Las tuberías siguen siendo el punto de falla más común en los sistemas de generación de nitrógeno in situ. Cuando estas redes de servicios públicos fallan, afectan directamente la pureza del gas, aumentan la carga de trabajo del compresor y destruyen el retorno de la inversión energética general. Los administradores de instalaciones a menudo tratan la distribución de gas como una ocurrencia de último momento, pero la ruta o la selección de materiales inadecuadas pueden paralizar una planta que de otro modo sería eficiente.
Los parámetros estándar de distribución de aire comprimido son drásticamente cortos para aplicaciones de nitrógeno. El nitrógeno exige estándares de pureza estrictos, que a menudo alcanzan hasta el 99,999 % en procesos posteriores sensibles. Debido a este umbral de alta pureza, el impacto financiero de las fugas atmosféricas o la contaminación interna es significativamente peor que una pérdida de aire estándar.
Esta guía proporciona a los administradores e ingenieros de instalaciones un marco objetivo para evaluar materiales, protocolos de dimensionamiento y proveedores de distribución de nitrógeno y gas inerte. Aprenderá cómo evitar los problemas comunes de contaminación, dimensionar adecuadamente sus líneas y diseñar un sistema diseñado para lograr la máxima confiabilidad.
El material dicta la pureza: la actualización a una tubería de nitrógeno de aluminio o acero inoxidable evita la oxidación interna, protegiendo las sensibles membranas del generador PSA (adsorción por oscilación de presión) y las aplicaciones finales.
Las fugas multiplican los costos: una caída de presión en un sistema de tuberías de nitrógeno obliga al compresor de aire de alimentación a trabajar demasiado, lo que aumenta drásticamente los gastos de energía en comparación con las fugas de aire estándar.
La modularidad acelera la implementación: los sistemas de aluminio modulares y de ajuste a presión minimizan el tiempo de inactividad de la instalación y eliminan los riesgos de seguridad asociados con el trabajo en caliente (soldadura).
La evaluación del proveedor requiere especificidad: un proveedor calificado de tuberías de gas industrial debe proporcionar cálculos documentados de caída de presión y garantías de ausencia de fugas, no solo materiales a granel.
La fricción dentro de tubos rugosos o de tamaño insuficiente obliga al compresor de aire de alimentación a funcionar a presiones mucho más altas. Los operadores frecuentemente compensan el flujo deficiente aumentando la presión de descarga del compresor. Este enfoque crea una enorme penalización energética. Cada aumento de 2 PSIG en la caída de presión equivale aproximadamente a un aumento del 1 % en el consumo de energía del compresor. Durante un año de producción típico, una red mal diseñada desperdicia miles de dólares sólo en electricidad.
A menudo, la humedad permanece en la corriente de aire comprimido previa al generador. Cuando este aire húmedo pasa a través de tubos de hierro estándar, las paredes interiores rápidamente comienzan a oxidarse. Esta oxidación interna crea incrustaciones de partículas. A medida que el óxido se desprende, viaja río abajo y destruye el medio de filtración del generador de nitrógeno. En última instancia, esta contaminación arruina la pureza del gas posterior al generador y daña los equipos sensibles de uso final. Actualizar su tubería de aire de nitrógeno es esencial para detener este ciclo de degradación.
Las fugas de nitrógeno son exponencialmente más caras que las fugas de aire comprimido estándar. Debes tener en cuenta la proporción de generación. Por lo general, se necesitan cuatro volúmenes de aire comprimido (a veces más) para generar un solo volumen de nitrógeno de alta pureza. Por lo tanto, perder un pie cúbico de nitrógeno significa esencialmente desperdiciar cuatro pies cúbicos de costoso aire comprimido. Detener las fugas en su origen se convierte en un imperativo financiero, no sólo en una tarea de mantenimiento.
Debe comparar los materiales basándose en las realidades de la implementación, los costos iniciales y la confiabilidad a largo plazo. Un sistema de tuberías de nitrógeno adecuado requiere materiales que no se degraden bajo presión ni expongan la corriente de gas a contaminantes.
Ideal para: aplicaciones de alta pureza, incluido el envasado de alimentos y bebidas, la fabricación de productos farmacéuticos, el ensamblaje de productos electrónicos y el corte por láser.
Ventajas: Proporciona la máxima resistencia a la corrosión y soporta fácilmente altas presiones de funcionamiento. Experimenta degradación cero durante la vida útil del material.
Contras: Implica un costo de material inicial más alto. La instalación también requiere herramientas especializadas de ajuste a presión o mano de obra calificada en soldadura orbital.

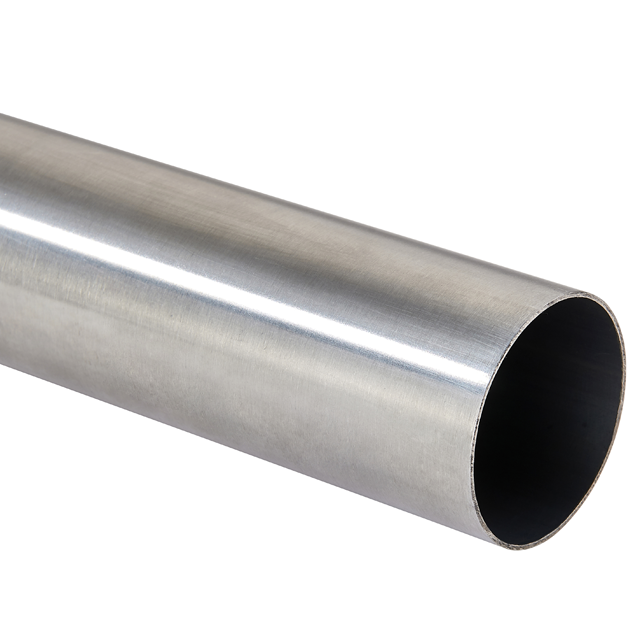

Recomendamos una red moderna de tuberías de nitrógeno de acero inoxidable para cualquier instalación donde los rastros de contaminantes puedan provocar retiradas masivas de productos.
Ideal para: Amplia fabricación industrial y requisitos de aplicaciones generales.
Ventajas: El aluminio sigue siendo ligero e inherentemente resistente a la corrosión. Su interior liso produce una caída de presión mínima. La naturaleza de presionar para conectar lo hace altamente modular para futuras expansiones de las instalaciones.
Contras: Es vulnerable al impacto externo. Debe alejarlo con cuidado de las zonas de alto tráfico de montacargas para evitar daños físicos.
Hierro Negro / Acero al Carbono: Las incrustaciones internas garantizan una eventual contaminación. Las uniones roscadas son conocidas por desarrollar microfugas debido a la vibración constante del compresor.
PVC: La Administración de Salud y Seguridad Ocupacional (OSHA) prohíbe estrictamente el PVC para gases comprimibles. Presenta un grave peligro de fragmentación si se rompe.
Cobre soldado: El cobre resiste bien la corrosión externa. Sin embargo, si no purga adecuadamente las líneas con un gas inerte durante la soldadura, se produce descamación interna. Esta incrustación interna contaminará gravemente su flujo de nitrógeno.
Tipo de material | Protección de pureza | Velocidad de instalación | Resistencia a la corrosión | Mejor aplicación |
|---|---|---|---|---|
Acero inoxidable (ajuste a presión) | Excelente | Moderado | Excelente | Alimentación, Farmacéutica, Electrónica |
Aluminio extruido | Muy bien | Rápido | Muy bien | Manufactura General |
Hierro negro | Pobre (óxidos) | Lento (enhebrado) | Pobre | No utilizar para nitrógeno |
Cobre soldado | Variable (Riesgo de descamación) | Lento (soldadura) | Bien | Médico de pequeña escala (si se purga) |
La arquitectura de las instalaciones exige una separación estricta entre las dos fases del flujo de gas. La tubería del compresor de aire que alimenta el generador debe soportar la humedad a granel, el posible arrastre de aceite y las temperaturas fluctuantes. Por el contrario, la red de distribución posterior maneja exclusivamente nitrógeno ultraseco y de alta pureza. Mezclar componentes o reducir el tamaño de cualquiera de los lados del generador limita la capacidad de producción de toda la planta.
El tamaño adecuado del diámetro evita el flujo turbulento. Debe definir los límites de velocidad aceptables para su red. Los estándares de la industria recomiendan mantener la velocidad del gas por debajo de 20 a 30 pies por segundo. Cuando el gas viaja más rápido que este umbral, crea severas turbulencias. El flujo turbulento aumenta exponencialmente la fricción, lo que provoca graves caídas de presión en recorridos prolongados de las instalaciones. Siempre aumente el tamaño del encabezado principal para reducir la velocidad, utilizando líneas de caída más pequeñas solo en el punto de uso.
Los tanques actúan como los pulmones de su sistema. Debe implementar una arquitectura de doble tanque para mayor estabilidad.
Tanques húmedos (pregenerador): Colóquelos inmediatamente después del compresor. Manejan pulsaciones mecánicas y recogen el condensado pesado antes de que el aire entre en la etapa de filtración.
Tanques secos (postgenerador): instálelos después del generador de nitrógeno. Amortiguan los picos de demanda de nitrógeno, lo que garantiza que los requisitos repentinos del proceso no afecten a la tubería ni atraigan aire no purificado a través de las membranas del generador.
El roscado tradicional introduce grandes riesgos con el tiempo. La vibración constante de la maquinaria cercana hace que las uniones roscadas se salgan, creando vías de fuga invisibles. Las instalaciones modernas deberían contrastar estos métodos obsoletos con los sistemas de conexión a presión y de ajuste a presión sellados con juntas tóricas. La tecnología Press-Fit bloquea el sello en su lugar mecánicamente. Ofrece una unión permanente y sin fugas en segundos, lo que reduce drásticamente los costos de mano de obra y el tiempo de inactividad de las instalaciones durante la instalación.
Los metales se expanden y contraen a medida que cambia la temperatura ambiente. Hay que destacar la necesidad de bucles de expansión en tramos largos y rectos de aluminio o acero inoxidable. Sin estos bucles estratégicos o juntas de expansión, el movimiento térmico ejerce una tensión inmensa sobre los accesorios. Con el tiempo, los tramos rectos rígidos se deformarán o romperán en los puntos de conexión. El recorrido adecuado permite este movimiento de forma segura.
Nunca apruebe una nueva instalación sin un estricto protocolo de puesta en servicio. Establezca expectativas de referencia para las pruebas de presión del sistema. Debe realizar esta prueba utilizando un gas inerte, no aire puro del taller. La introducción de aire estándar del taller en una línea de nitrógeno recién limpiada contamina instantáneamente las paredes interiores con humedad y vapor de aceite. Una prueba de presión adecuada garantiza cero contaminación y verifica la integridad estructural de cada junta.
Debe exigir proveedores que brinden soporte de ingeniería integral. Un socio confiable ofrece enrutamiento CAD en 3D y modelado exacto de caída de presión antes de firmar la orden de compra. Esta validación técnica garantiza que los diámetros propuestos realmente satisfarán sus demandas de flujo máximo. Evite proveedores que simplemente venden materiales a granel sin verificar la física de su diseño específico.
Asegúrese de que el proveedor fabrique tanto los tubos como los accesorios patentados. Mezclar marcas a menudo anula las garantías contra fugas e introduce desajustes de tolerancia microscópicos. Cuando un solo fabricante produce todo el ecosistema, las juntas tóricas y las tolerancias metálicas se alinean perfectamente, garantizando un sellado seguro.
Verifique que su proveedor cumpla con las normas de seguridad establecidas, como las normas ASME B31.1 o B31.3. Deben utilizar materiales clasificados explícitamente para los requisitos específicos de presión y pureza de sus instalaciones. Cuando se trata de gases comprimidos, los materiales no certificados suponen un importante riesgo para la seguridad del personal.
Antes de comprometerse con un rediseño total del sistema, recomiende iniciar una auditoría integral del sitio. Solicite un análisis de caudalímetro en sus líneas existentes. Estos datos revelan sus patrones de uso reales frente a la demanda supuesta. Contratar a un proveedor calificado de tuberías de gas industrial para esta auditoría proporciona los datos objetivos necesarios para justificar la inversión en actualización.
La distribución efectiva para la generación de nitrógeno no es una compra de productos básicos. Representa una inversión crítica en servicios públicos que protege la calidad del producto, garantiza la seguridad del operador y extiende la vida útil del compresor. La actualización de redes de hierro heredadas a materiales modulares avanzados cambia fundamentalmente el rendimiento de las instalaciones.
Elegir el material adecuado, como aluminio de ánima lisa o acero inoxidable, y dimensionarlo correctamente elimina la pérdida financiera oculta de caídas de presión y fugas no detectadas. Protege sus aplicaciones de alta pureza mientras reduce drásticamente el consumo diario de electricidad.
Tome medidas para proteger su red de distribución de gas hoy. Recomendamos los siguientes pasos siguientes:
Programe una auditoría profesional del sistema de tuberías para identificar fugas ocultas y zonas de flujo turbulento.
Instale medidores de flujo en sus cabezales principales actuales para establecer una línea de base precisa de su demanda máxima.
Comuníquese con un ingeniero certificado para una consulta sobre dimensionamiento personalizado antes de comprar cualquier equipo generador nuevo.
R: Generalmente no se recomienda a menos que la tubería existente sea de un material no corrosivo (como aluminio o acero inoxidable) y haya sido limpiada minuciosamente. La reutilización de tuberías viejas de hierro negro o galvanizadas contaminará el nitrógeno ultraseco con residuos de aceite, humedad y escamas de óxido.
R: Las mejores prácticas de la industria dictan una caída de presión máxima del 5% (e idealmente menos de 2-3 PSI) desde la salida del generador de nitrógeno hasta el punto de uso más lejano.
R: Sí, por motivos de seguridad y cumplimiento (como ASME A13.1), las tuberías de gas inerte deben estar claramente etiquetadas. Las tuberías de nitrógeno generalmente están designadas con etiquetas verdes o azules con letras blancas, y las flechas de dirección del flujo deben ser visibles para evitar contaminación cruzada o accidentes de mantenimiento.
R: Si bien el cobre es resistente a la corrosión, la soldadura fuerte del cobre introduce incrustaciones internas a menos que se purgue con un gas inerte durante la instalación. Para necesidades de alta pureza, el acero inoxidable encajado a presión o el aluminio modular son significativamente más seguros y fáciles de validar.
