Las tuberías de tamaño incorrecto obligan a los compresores a trabajar excesivamente constantemente. Esta tensión innecesaria aumenta drásticamente los costes energéticos. También acelera el desgaste del equipo en todas sus instalaciones. Los administradores de instalaciones a menudo se dan cuenta demasiado tarde de cómo una infraestructura de tuberías deficiente sabotea la eficiencia operativa general. Si los neumáticos carecen de la presión adecuada, la producción se ralentiza. Creamos esta guía para resolver este problema exacto. Proporciona a los ingenieros y administradores de instalaciones un marco basado en evidencia. Aprenderá cómo evaluar adecuadamente los requisitos específicos de su sistema. Le mostraremos exactamente cómo determinar el tamaño óptimo de tubería de aire comprimido antes de comenzar la adquisición. Al dominar estos principios de ingeniería, evitará un costoso desperdicio de energía. También garantiza el máximo rendimiento en cada punto final neumático de su planta. Las siguientes secciones desglosan las variables principales, los diseños del sistema y las matrices de tamaño. Le brindarán los conocimientos prácticos necesarios para diseñar una red de distribución de aire robusta y altamente eficiente.
El tamaño insuficiente provoca graves caídas de presión que privan a las herramientas neumáticas; el sobredimensionamiento desperdicia el gasto de capital inicial.
El dimensionamiento preciso depende de cuatro variables interdependientes: caudal de aire (CFM), presión de funcionamiento (PSI), longitud total del recorrido de la tubería y límites aceptables de caída de presión.
El diseño del sistema (bucle versus callejón sin salida) y la fricción interna de la tubería (elección del material) alteran dinámicamente los requisitos de diámetro.
Seleccionar un proveedor confiable de tuberías de aire comprimido requiere evaluar su soporte técnico, inventario de accesorios estandarizados y cumplimiento de las calificaciones de seguridad industrial.
Muchas instalaciones tratan las redes de distribución de aire como una ocurrencia de último momento. Este error crea consecuencias financieras duraderas. mal dimensionada Una tubería de aire industrial estrangula la potencia del compresor. Terminas pagando por energía que no puedes utilizar.
La caída de presión se correlaciona directamente con el consumo de energía. El compresor debe trabajar más para empujar el aire a través de vías restringidas. Cada dos PSI de caída de presión aumenta sus costos generales de energía en aproximadamente un uno por ciento. Si una tubería estrecha crea un déficit de 10 PSI, sus facturas de energía aumentan instantáneamente un cinco por ciento. Durante un año operativo típico, esta ineficiencia consume miles de dólares de su presupuesto operativo. Obliga a su maquinaria a funcionar con puntos de ajuste más altos solo para entregar una presión base mínima al piso de la fábrica.
Un flujo inadecuado en el punto de uso daña gravemente los ciclos de producción. Las herramientas neumáticas requieren volúmenes específicos de aire para funcionar correctamente. Cuando las tuberías restringen este flujo, las pistolas de torsión pierden potencia. Los cilindros de clasificación automatizados reaccionan con lentitud. Los pulverizadores de pintura producen capas desiguales. Estas inconsistencias de presión conducen directamente a una mala calidad del producto. Verá un aumento inmediato en las tasas de desperdicio. Los operadores suelen culpar a las herramientas. Rara vez sospechan que la infraestructura de tuberías aéreas causa el cuello de botella.
Los planificadores de instalaciones se enfrentan a un estricto acto de equilibrio financiero. Pagar por tuberías de mayor diámetro requiere una mayor inversión de capital inicial. Sin embargo, elegir tuberías de tamaño insuficiente para ahorrar dinero genera inicialmente costos ocultos y agravantes. Lucharás constantemente contra el flujo de aire restringido. El sistema exigirá un mantenimiento constante. Los compresores fallarán prematuramente debido al funcionamiento continuo a carga máxima. Una asignación inteligente del capital significa gastar hoy un poco más en cabezales principales de tamaño adecuado. Esto evita enormes dolores de cabeza operativos en el futuro. Recomendamos encarecidamente evaluar estas compensaciones cuidadosamente antes de finalizar los planos.
No se puede adivinar el diámetro correcto de la tubería de aire comprimido basándose únicamente en los metros cuadrados de la instalación. Una ingeniería adecuada requiere que usted equilibre cuatro métricas interdependientes.
Su sistema debe manejar la máxima demanda simultánea. No dimensione las tuberías basándose en el uso histórico promedio. Determine el caudal de aire máximo que requiere su instalación cuando todas las máquinas funcionan simultáneamente. Debe hacer coincidir esta demanda máxima con la capacidad de producción total de su compresor. Si un compresor de 100 caballos de fuerza empuja 400 pies cúbicos por minuto (CFM), el cabezal principal debe acomodar 400 CFM sin crear turbulencias.
La distancia física del tramo de tubería representa solo la mitad de la ecuación. También debes calcular la longitud equivalente. Cada accesorio crea fricción. Las válvulas, codos y tees interrumpen el flujo laminar suave. Los ingenieros asignan un valor de "longitud equivalente" a estos componentes. Un solo codo de 90 grados podría agregar cinco pies de longitud equivalente a su sistema. Debe agregar todos estos valores de componentes a la distancia de la tubería recta. Este número combinado le brinda la longitud total real para sus cálculos.
La presión del sistema altera la densidad del aire. Las presiones operativas más altas comprimen las moléculas de aire más juntas. Este aumento de densidad significa que el mismo volumen de aire puede viajar a través de una tubería más pequeña. Por el contrario, presiones de funcionamiento más bajas requieren tuberías más grandes para mover la masa equivalente de aire. Establezca siempre su presión operativa de referencia antes de seleccionar un diámetro.
Los estándares de la industria exigen criterios de éxito específicos para la distribución de aire. Un sistema bien diseñado apunta a una caída de presión de no más del 10 por ciento desde la descarga del compresor hasta el punto de uso más lejano. Si su compresor produce 100 PSI, la herramienta neumática más distante debe recibir al menos 90 PSI. Mantener la caída por debajo de este umbral garantiza un funcionamiento estable de la máquina en toda la planta.
Los ingenieros suelen confiar en matrices de referencia rápida durante las primeras etapas de planificación. Estos gráficos proporcionan excelentes estimaciones de referencia antes de que comiencen las matemáticas complejas.
La mayoría de los gráficos utilizan un enfoque de cuadrícula estándar. Encontrará la longitud total equivalente de la tubería en un eje. El caudal máximo de aire (CFM) se encuentra en el otro eje. Simplemente rastrea la intersección de estos dos puntos de datos. La celda resultante indica el diámetro interno mínimo recomendado. Le recomendamos redondear al siguiente tamaño disponible comercialmente si su intersección queda entre dos dimensiones estándar.
Tabla 1: Guía de referencia estándar para diámetros mínimos de tubería (supuesto de 100 PSI)
Tasa de flujo de aire (CFM) | Longitud del recorrido: 100 pies | Longitud del recorrido: 300 pies | Longitud del recorrido: 500 pies |
|---|---|---|---|
50 cfm | 1 pulgada | 1,25 pulgadas | 1,5 pulgadas |
150 pies cúbicos por minuto | 1,5 pulgadas | 2 pulgadas | 2 pulgadas |
300 pies cúbicos por minuto | 2 pulgadas | 2,5 pulgadas | 3 pulgadas |
500 pies cúbicos por minuto | 2,5 pulgadas | 3 pulgadas | 3,5 pulgadas |
Debes tratar los gráficos estáticos con un saludable escepticismo. Operan sobre suposiciones rígidas. La mayoría asume una presión operativa estandarizada de 100 PSI. También suponen paredes internas de tubería perfectamente lisas. Una tabla de tamaños de tuberías de aire comprimido es estrictamente para seleccionar materiales. Nunca debes usarlos para la aprobación final de ingeniería. El mundo real incluye temperaturas fluctuantes, coeficientes de fricción variables y cambios direccionales complejos.
Ciertos diseños de instalaciones exigen fórmulas empíricas. Debe abandonar los gráficos simples si utiliza configuraciones de múltiples compresores que alimentan un encabezado común. Las líneas de caída verticales extensas también requieren un modelado matemático preciso. Las fórmulas de dinámica de fluidos tienen en cuenta los factores de fricción exactos y los límites de velocidad del aire. Recomendamos encarecidamente utilizar software de ingeniería especializado para cualquier sistema que supere los 1000 pies equivalentes.
Calcular el diámetro perfecto no significa nada si eliges los materiales incorrectos o configuras mal el diseño. Las decisiones estructurales alteran dinámicamente cómo se comporta el aire dentro del tubo.

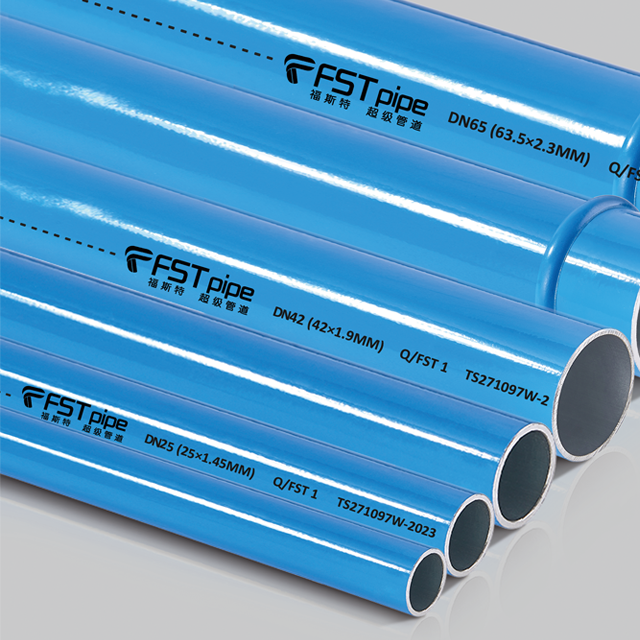

La rugosidad de la superficie interna dicta la velocidad. Los sistemas tradicionales de hierro negro o acero galvanizado se degradan con el tiempo. La humedad entra inevitablemente en la corriente de aire. Esto hace que el acero se oxide y se incruste internamente. El óxido rugoso aumenta drásticamente el factor de fricción. Reduce el diámetro interno efectivo, obstruyendo el suministro de aire. Abogamos firmemente por los materiales de ánima lisa. El aluminio y el cobre extruidos mantienen su diámetro interno impecable indefinidamente. El aluminio, en particular, ofrece un coeficiente de fricción notablemente bajo. Garantiza una velocidad constante del aire año tras año.
La arquitectura de su diseño es tan importante como la elección del material. Una configuración sin salida recorre una sola línea recta desde el compresor hasta la herramienta final. El aire debe recorrer toda la distancia, acumulando pérdidas por fricción a lo largo de cada centímetro.
Un diseño de circuito cerrado (anillo principal) conecta el final del encabezado con el principio. Esta ventaja estructural permite que el aire fluya en dos direcciones simultáneamente hacia cualquier punto de demanda. Efectivamente, reduce a la mitad la distancia máxima que debe viajar el aire. Esta brillante configuración a menudo le permite especificar un diámetro total de tubería más pequeño mientras mantiene una estabilidad de presión superior.
Aconsejamos planificar los objetivos de producción del mañana. Anticipe la trayectoria de crecimiento de cinco años de su instalación. El dimensionamiento del tubo colector principal durante la construcción inicial cuesta muy poco en material adicional. Sin embargo, adaptar posteriormente un cabezal más grande requiere enormes gastos de mano de obra y un costoso tiempo de inactividad de las instalaciones.
Bucles principales: dimensionarlos agresivamente para una futura expansión.
Líneas de caída: dimensione las líneas secundarias estrictamente para la demanda local actual de herramientas.
Válvulas: Instale válvulas de aislamiento generosamente para permitir adiciones modulares más adelante.
La adquisición de materiales requiere una investigación minuciosa del fabricante. Un proveedor confiable de tuberías de aire comprimido proporciona mucho más que metal en bruto.
Busque proveedores que ofrezcan un amplio soporte de ingeniería. Deben publicar datos verificados de longitud equivalente para todos sus accesorios patentados. Los proveedores premium suelen proporcionar calculadoras o herramientas de validación de tamaño internas. Esta transparencia demuestra que entienden la dinámica de fluidos. También garantiza que sus caudales cotizados coincidan con el rendimiento del mundo real.
La seguridad industrial no es negociable. Asegúrese de que las líneas de productos del proveedor cumplan con rigurosos códigos internacionales. Sus tuberías y accesorios deben cumplir con las pautas ASME B31.1 para tuberías de presión. También deben alinearse con las normas ISO 8573 para la pureza del aire comprimido. Los materiales no conformes presentan graves riesgos de explosión bajo alta presión. Solicite siempre los documentos de certificación oficiales antes de firmar las órdenes de compra.

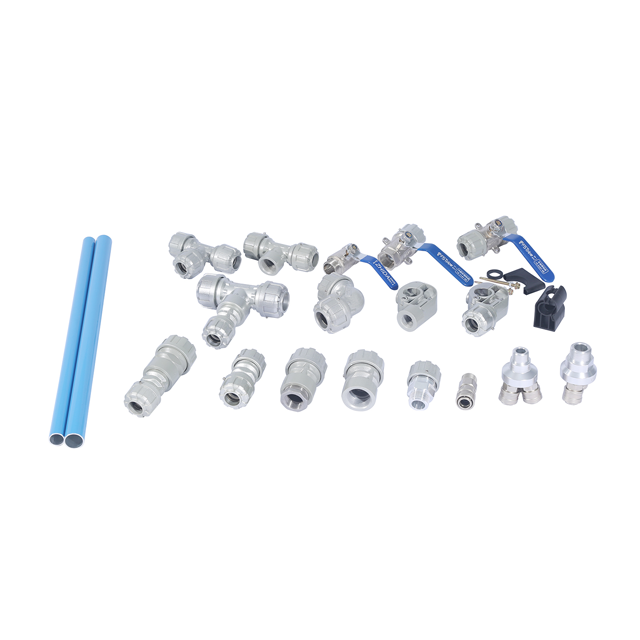

Evalúe cuidadosamente el riesgo de dependencia de un proveedor. Dar prioridad a los proveedores que diseñan sistemas modulares push-to-connect. Las tuberías de aluminio modernas utilizan accesorios de compresión con junta tórica seguros. Puede modificar estas redes rápidamente utilizando herramientas manuales básicas. Esta modularidad reduce enormemente el tiempo de inactividad de la instalación. Reduce drásticamente los costosos costos de mano de obra especializada, a diferencia del acero roscado tradicional que requiere maquinaria de roscado pesada.
El diseño de una red de distribución de aire eficiente exige una atención rigurosa al detalle. Debe auditar con precisión sus caudales actuales y futuros. Calcule la longitud equivalente total factorizando agresivamente cada válvula y codo. Elija un diseño de circuito cerrado y materiales de aluminio de ánima lisa para minimizar la fricción interna. Utilice estas métricas precisas para solicitar cotizaciones precisas de fabricantes verificados. Le recomendamos que consulte con un proveedor especializado al principio del proceso. Pídales que validen sus cálculos con los planos de sus instalaciones específicas. Tomar estos pasos disciplinados garantiza que implementará un sistema confiable. Evitará permanentemente los dolores de cabeza operativos causados por una infraestructura insuficiente.
R: Las tuberías de tamaño insuficiente crean una velocidad del aire excesivamente alta y fuertes caídas de presión. El compresor debe trabajar horas extras para compensar. Es probable que experimente transferencia de humedad a las herramientas. En última instancia, los equipos neumáticos recibirán una presión inadecuada, lo que provocará un rendimiento lento, atascos frecuentes y una calidad de fabricación degradada.
R: Calcular la caída de presión requiere evaluar múltiples factores interdependientes. Debe analizar el diámetro interno de la tubería, el coeficiente de fricción del material de la tubería y el caudal máximo de aire. Luego combina la distancia de la tubería recta con la longitud equivalente de todos los accesorios y válvulas para determinar la pérdida total por fricción.
R: Sí, siempre debes sobredimensionar el circuito de distribución principal. Actualizar un cabezal principal posteriormente requiere mano de obra costosa y detiene la producción en fábrica. Sin embargo, puede mantener las líneas de acometida y ramales individuales del tamaño adecuado para las necesidades de aplicación local inmediata para equilibrar los costos iniciales de material.
