La red de tuberías actúa como el sistema nervioso central de sus instalaciones. Seleccione el material incorrecto e inmediatamente se enfrentará a costos energéticos agravados, condiciones de trabajo inseguras y caídas de presión crónicas. Una distribución mal diseñada crea una enorme tensión en los compresores. Debe equilibrar cuidadosamente los gastos iniciales de materiales con la eficiencia energética y la mano de obra de instalación a largo plazo. Las instalaciones modernas exigen un suministro de aire confiable sin constantes interrupciones por mantenimiento. Una red bien optimizada garantiza que las herramientas funcionen con el máximo rendimiento y limita el desperdicio innecesario de energía.
Esta guía proporciona un marco definitivo para evaluar los materiales de las tuberías. Aprenderá cómo determinar el tamaño exacto para sus operaciones específicas. También lo ayudaremos a seleccionar una solución compatible y lista para escalar. La implementación de estas pautas garantiza que su sistema de aire comprimido siga siendo seguro, eficiente y listo para una futura expansión.
El PVC es extremadamente peligroso y está estrictamente prohibido por OSHA para transportar gases comprimidos; nunca lo utilice para tuberías de aire de fábrica.
Los materiales tradicionales como el hierro negro y el cobre están siendo reemplazados rápidamente debido a problemas de corrosión interna y altos costos de mano de obra de instalación.

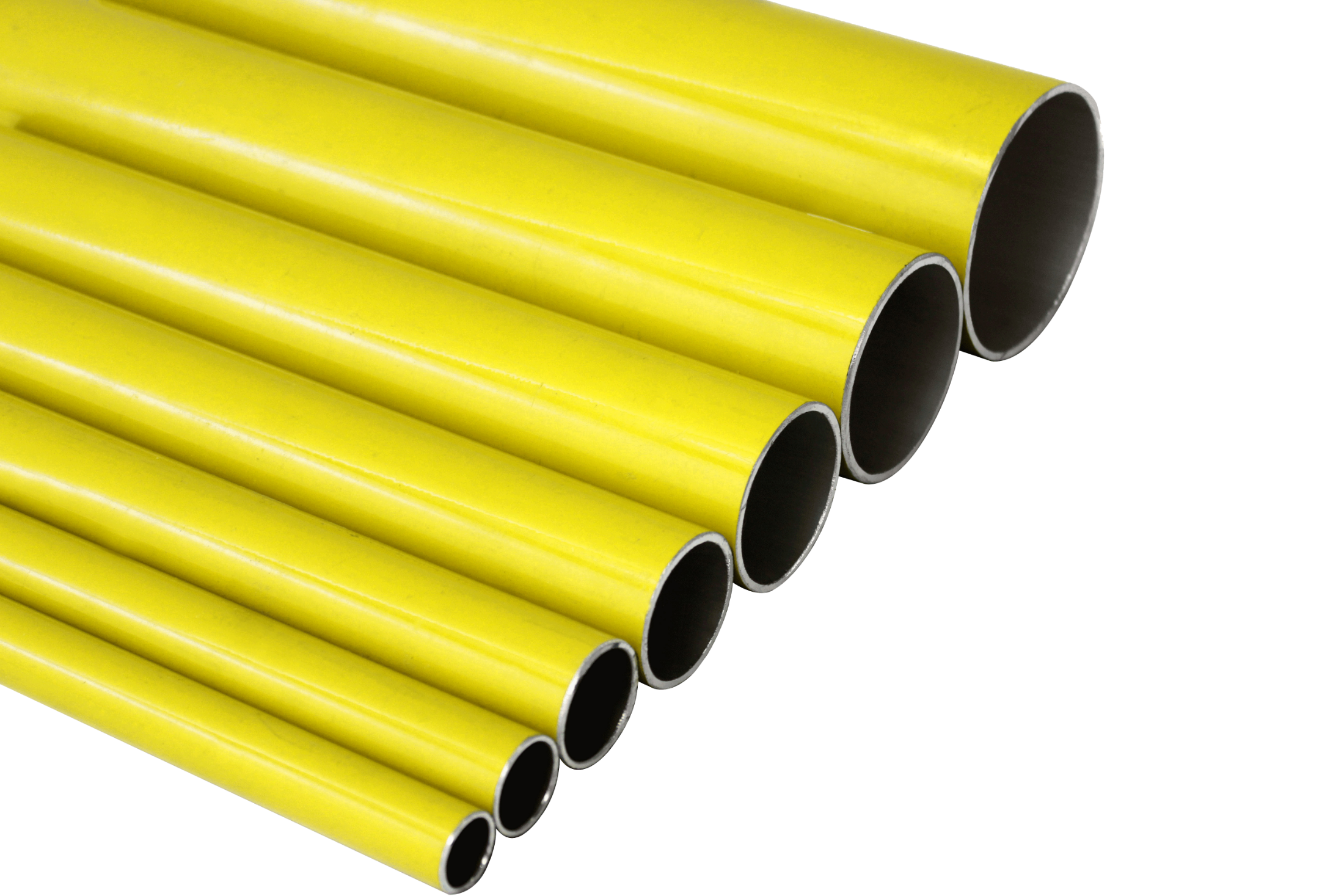

La tubería de aire de aluminio 6063 se ha convertido en el estándar de la industria debido a sus propiedades de corrosión cero, su naturaleza liviana y su instalación modular.
Seleccionar el diámetro correcto de la tubería de aire de aluminio es fundamental para minimizar la caída de presión (trate de una caída de menos de 1 a 2 psi en todo el sistema).
Elegir el proveedor de tubos de aluminio adecuado con un inventario sólido y soporte técnico acelera la implementación y garantiza el cumplimiento de la garantía.
Muchos administradores de instalaciones se centran exclusivamente en comprar compresores eficientes. Sin embargo, a menudo ignoran la red de entrega. Las tuberías crean literalmente un cuello de botella entre la sala de compresores y el punto de uso. Si las tuberías son demasiado pequeñas, la fricción ralentiza el flujo de aire. Si las tuberías se oxidan internamente, las superficies rugosas provocan turbulencias en el aire. Esta turbulencia obliga al compresor a trabajar más duro. La caída de presión resultante priva a las herramientas neumáticas de la potencia necesaria. Luego, los empleados experimentan equipos lentos y una calidad del producto inconsistente.
Una instalación exitosa de tuberías de aire en fábrica debe cumplir cuatro criterios estrictos. En primer lugar, no requiere riesgos de seguridad. Los materiales deben soportar altas presiones sin riesgo de explosión. En segundo lugar, exige una caída de presión mínima. Desea menos de dos PSI de diferencia entre el compresor y la caída más lejana. En tercer lugar, el sistema no necesita fugas de aire. Incluso las fugas más pequeñas obligan a los compresores a ciclos de trabajo constantes. Finalmente, necesitas adaptabilidad. La distribución de las plantas de fábrica cambia constantemente. Su tubería debe permitir modificaciones rápidas sin mano de obra especializada.
Los precios iniciales de los materiales a menudo distraen a los compradores de los gastos reales del proyecto. Las tuberías de hierro negro pueden parecer baratas sobre el papel. Sin embargo, requieren enormes horas de mano de obra para roscarlos, sellarlos y izarlos. Debes evaluar la pérdida de energía por fricción y fugas ocultas a lo largo del tiempo. El tiempo de inactividad por mantenimiento también agota los recursos. Cuando una tubería de acero se oxida, envía residuos a costosas válvulas neumáticas. Los costos de reparación de equipos resultantes superan con creces los ahorros iniciales en materiales de tubería sin procesar. Los operadores inteligentes analizan la velocidad de instalación, la retención de energía y la evitación del mantenimiento.
Tipo de material | Resistencia a la corrosión | Velocidad de instalación | Peso | Facilidad de modificación |
|---|---|---|---|---|
Hierro Negro / Acero | Muy pobre | Lento | Pesado | Difícil |
Cobre | Excelente | Moderado (soldadura) | Moderado | Difícil |
Acero inoxidable | Excelente | Lento (Soldadura/Prensa) | Pesado | Difícil |
Plásticos (PVC) | Excelente | Rápido | Luz | Inseguro (Prohibido) |
Aluminio 6063 | Excelente | muy rapido | Luz | muy facil |
El hierro negro sigue siendo común en las instalaciones industriales más antiguas. Ofrece una clasificación de presión muy alta. Los plomeros pueden obtenerlo universalmente de cualquier distribuidor de hardware. Desafortunadamente, los beneficios terminan ahí. El hierro es extremadamente pesado. Las instalaciones aéreas requieren colgadores de alta resistencia y trabajo físico intenso. Los plomeros deben utilizar equipo de roscado para cada junta. Lo más crítico es que el hierro es muy susceptible a la oxidación interna. Los compresores producen humedad de forma natural. Esta humedad interactúa con el hierro, creando incrustaciones. Este óxido eventualmente se desprende. Viaja aguas abajo, obstruye las herramientas neumáticas y arruina la calidad del producto final.
El cobre proporciona una alternativa al hierro altamente resistente a la corrosión. Presenta una pared interior lisa. Esta suavidad promueve un excelente flujo de aire y reduce la tensión del compresor. Sin embargo, el cobre conlleva un elevado coste de materia prima. Los precios fluctúan enormemente según los mercados globales. La instalación requiere personal cualificado para soldar y soldar. Este proceso involucra llamas abiertas, lo que requiere vigilancia contra incendios y permisos de instalación. Una vez instalado, el cobre es rígido. Posteriormente, modificar un sistema de cobre requiere cortar la tubería, drenar la línea y soldar nuevos accesorios.
El acero inoxidable representa el nivel premium para entornos específicos. Es ideal para plantas sanitarias, de calidad alimentaria o químicas altamente corrosivas. Resiste completamente la oxidación y soporta temperaturas extremas. A pesar de estas ventajas, sigue siendo la opción más cara disponible. Los costos de las materias primas son asombrosos. La instalación requiere mucha mano de obra y requiere soldadura especializada o herramientas pesadas de ajuste a presión. Para la fabricación general o los talleres de automóviles, el acero inoxidable es una exageración enorme.
No utilice PVC para aire comprimido. OSHA publica periódicamente boletines de peligros relacionados con el PVC. El aire comprimido almacena enormes cantidades de energía cinética. Si una tubería de PVC sufre un impacto físico, se rompe. Esta explosión envía metralla de plástico afilada por el espacio de trabajo. Es una violación grave de la seguridad. El CPVC se comporta de manera similar. Los tubos PEX técnicamente manejan la presión del aire de forma segura sin romperse. Los garajes de casas pequeñas a veces utilizan PEX. Sin embargo, PEX no es adecuado para entornos comerciales. Se degrada rápidamente bajo la luz ultravioleta. También se hunde en carreras largas, creando trampas para la humedad.

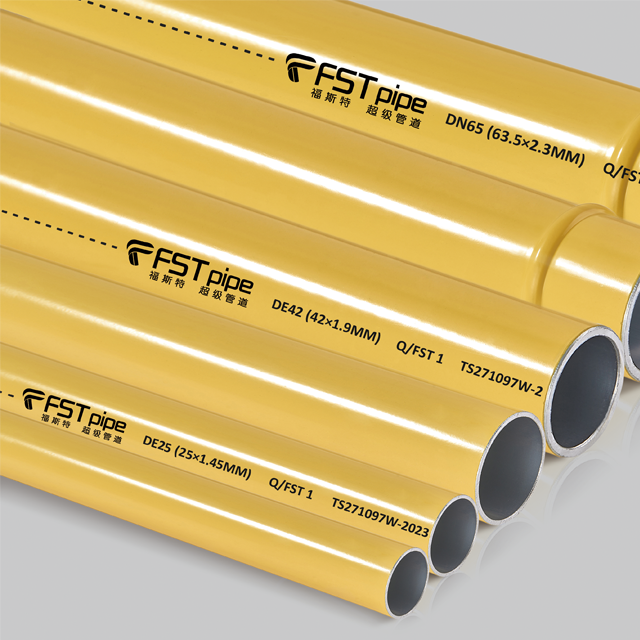

La ingeniería moderna prefiere las tuberías de aire de aluminio 6063 para redes de aire industriales. El aluminio presenta un interior liso y anodizado. Este recubrimiento previene completamente la oxidación interna. Como la pared interior nunca se corroe, mantiene un flujo laminar constante. El flujo laminar significa que el aire viaja suavemente sin turbulencias. Esta eficiencia reduce el consumo de energía de su compresor. Ofrece el máximo CFM a sus herramientas mientras gasta menos en electricidad.
Los sistemas de aluminio utilizan tecnología modular. Los instaladores utilizan accesorios de compresión simples o de conexión a presión. No necesitas máquinas roscadoras. No necesita sopletes para soldar. Se corta el tubo, se desbarba el borde y se junta el accesorio. Esta modularidad transforma el trabajo de mantenimiento. Si necesita agregar una nueva estación de trabajo, aísle la zona. Los equipos de mantenimiento pueden instalar un nuevo bloque de caída en minutos. Simplemente taladre un agujero, coloque un accesorio de sillín y restablezca la presión. La escalabilidad se vuelve sencilla.
El aluminio proporciona una integridad estructural excepcional sin dejar de ser notablemente ligero. Es significativamente más ligero que el hierro o el cobre. Esta reducción de peso marca una gran diferencia durante la instalación. Una persona puede transportar fácilmente un palo de aluminio de 20 pies hasta un elevador de tijera. El peso más liviano también significa que necesita menos soporte estructural resistente para el montaje en techo. Desde una perspectiva de seguridad, el aluminio no se rompe como el PVC. Maneja cargas industriales de alta presión de forma segura y predecible.
Los tradicionalistas suelen señalar los costes materiales iniciales. Los tubos de aluminio cuestan más por pie que los de hierro negro básico. Este hecho es innegable. Sin embargo, debes evaluar todo el proceso de instalación. El uso de aluminio produce una reducción del 50 al 70 % en la mano de obra de instalación. Un trabajo que lleva dos semanas con hierro, lleva tres días con aluminio. Este ahorro de mano de obra compensa la prima inicial de material casi de inmediato. Obtendrá un sistema superior y libre de óxido por aproximadamente el mismo precio de instalación.
Dimensionar correctamente las tuberías evita caídas de presión desastrosas. Debes evaluar tres variables principales antes de comprar materiales.
CFM total requerido: calcule los pies cúbicos por minuto que consumen sus herramientas simultáneamente.
Presión de funcionamiento: determine el PSI objetivo necesario en la estación de trabajo más alejada.
Distancia lineal total: Mida toda la longitud del circuito de tubería, incluidas las caídas verticales.
La fricción aumenta en largas distancias. Un flujo alto de CFM a través de tuberías estrechas crea una fricción masiva. Debe equilibrar estas dimensiones para mantener un flujo de aire fluido.
Los ingenieros utilizan una tabla de tamaños de tuberías de aluminio específica para mitigar la caída de presión. No adivine el diámetro de su tubo de aire de aluminio . El uso de estas tablas garantiza que se mantendrá por debajo del umbral de caída de 2 PSI. Por ejemplo, un tubo de 20 mm (3/4') funciona perfectamente para ramales cortos que alimentan una sola herramienta. Sin embargo, si su cabezal principal supera los 100 pies y soporta 100 CFM, necesita al menos un tubo de 40 mm (1,5') o 50 mm (2'). Aumentar el tamaño del cabezal principal siempre es una práctica de ingeniería segura. Actúa como un receptor de aire adicional, amortiguando las demandas repentinas.
Diseñe siempre su red como un "bucle cerrado" o un anillo principal. Nunca utilices un diseño de línea recta "sin salida" si puedes evitarlo. Un anillo principal conecta el final de la tubería con el principio. Este diseño permite que el aire viaje en dos direcciones hacia cualquier punto de demanda. Equilibra la presión en todo el piso de la fábrica. Matemáticamente, un anillo principal reduce la distancia efectiva a la mitad. Esta configuración reduce drásticamente la fricción y mantiene la presión estable durante los picos de alta demanda.
El aluminio se expande y contrae a medida que cambia la temperatura ambiente. Esta realidad física se aplica a todos los metales. Si extiende una línea recta de tubería de aluminio a lo largo de 200 pies, el calor del verano la hará crecer. Si la tubería está rígidamente bloqueada contra las paredes, se doblará o explotará los accesorios. Debes construir bucles de expansión en tramos largos y rectos. Utilice cuatro codos de 90 grados para crear una forma de "U". Alternativamente, instale mangueras trenzadas flexibles a intervalos estratégicos. Estos puntos flexibles absorben el movimiento de forma segura.
Los compresores exprimen la humedad del aire ambiente. Incluso usando un secador de aire refrigerado, se produce algo de humedad. Debes gestionar esta condensación de forma proactiva.
Cuellos de cisne: Siempre saque aire de la parte superior de la línea principal. Utilice un conector de cuello de cisne para dirigir el aire hacia arriba y luego hacia abajo. El agua viaja a lo largo de la parte inferior del cabezal principal. Golpear desde la parte superior garantiza que el aire seco llegue a sus herramientas.
Inclinación de la tubería: Incline ligeramente el cabezal principal (aproximadamente 1 pulgada por 10 pies) hacia un punto de drenaje.
Patas de goteo: Instale una pata de goteo vertical en la parte inferior de cada línea de caída. Equipe esta pata con una válvula de drenaje automática para expulsar la humedad acumulada.
Sostener sus tuberías correctamente evita fallas mecánicas. Siga las pautas orientadas a la evidencia para el espaciamiento de los colgadores. Si coloca los colgadores demasiado separados, el tubo de aluminio se combará. La flacidez crea puntos bajos. El agua se acumula en estos puntos bajos, lo que restringe el flujo de aire y provoca ráfagas repentinas de humedad en las herramientas. Generalmente, soporte tuberías de 20 mm cada 5 pies. Para tuberías más grandes de 40 mm o 50 mm, coloque colgadores cada 8 a 10 pies. Coloque siempre un soporte cerca de componentes pesados como válvulas o filtros reguladores.
Nunca seleccione un proveedor basándose únicamente en el precio más bajo por pie. Los materiales más baratos suelen carecer de integridad estructural o de una anodización adecuada. Busque fabricantes que utilicen estrictos estándares de calidad ISO. Evaluar sus políticas de garantía. Un proveedor de confianza respalda su producto durante al menos diez años. Investigue sus prácticas de envío, ya que las tuberías largas de aluminio requieren un manejo de carga especializado para evitar daños.
Asegúrese de que el proveedor elegido tenga en existencia una amplia gama de componentes. Necesita acceso rápido a codos, tees, válvulas de bola y bloques de pared modulares. Evite que los sistemas propietarios le bloqueen con herramientas imposibles de reemplazar. Los mejores sistemas utilizan herramientas estándar y permiten una fácil integración. Quiere una línea de productos que ofrezca puntos de conexión perfectos y que haga que futuras ampliaciones de fábrica sean sencillas y sencillas.
Dar prioridad a un proveedor de tubos de aluminio que ofrezca un sólido soporte de ingeniería. Las mejores empresas ofrecen revisiones de ingeniería y asistencia de diseño CAD gratuitas. Ofrecen calculadoras precisas de caída de presión para verificar su diseño. Antes de realizar el pedido, complete esta lista de verificación:
Audite sus requisitos totales de CFM.
Mida las dimensiones de su fábrica y las alturas del techo.
Identifique todas las ubicaciones de caída y las conexiones de herramientas requeridas.
Póngase en contacto con un proveedor para obtener una cotización completa de la lista de materiales.
La optimización de la red de suministro de aire de sus instalaciones requiere una planificación cuidadosa y los materiales adecuados. El acero tradicional y los plásticos peligrosos ya no cumplen con los estándares industriales modernos. Invertir en tuberías de aluminio modulares proporciona el mejor equilibrio entre seguridad, calidad del aire y bajos costos operativos de por vida. Elimina el óxido, detiene las caídas de presión y reduce drásticamente las horas de instalación. Evalúe cuidadosamente sus necesidades totales de flujo de aire antes de comprar. Consulte una tabla de tallas verificada y comuníquese con un proveedor experimentado para especificar los requisitos exactos de sus instalaciones.
R: Absolutamente no. OSHA prohíbe estrictamente el uso de PVC para el transporte de aire comprimido. El PVC se vuelve quebradizo con el tiempo. Cuando el aire presurizado impacta, la tubería puede romperse y enviar metralla de plástico peligrosa a través de su espacio de trabajo. Utilice siempre metales aprobados como aluminio o cobre.
R: La mayoría de los sistemas industriales de tuberías de aire de aluminio soportan de forma segura entre 190 y 232 PSI. Esta clasificación depende del fabricante específico y de las temperaturas ambiente de funcionamiento. Verifique siempre las especificaciones con su proveedor antes de la instalación.
R: Puede actualizar fácilmente los sistemas utilizando adaptadores roscados estándar. Los fabricantes de tubos de aluminio ofrecen accesorios con conexiones estándar NPT (National Pipe Thread). Simplemente enrosque el adaptador de aluminio en su tubo de hierro negro existente y luego empuje el tubo de aluminio dentro del accesorio modular.
R: Si bien el PEX de alta densidad soporta la presión del aire sin romperse, no se recomienda para su durabilidad comercial. PEX se hunde en largas distancias, creando trampas de agua. El diámetro interno de los accesorios PEX también restringe significativamente el flujo de aire, provocando graves caídas de presión en la herramienta.
