Las instalaciones industriales dependen exclusivamente de aire comprimido continuo y estable. Seleccionar la infraestructura de oleoducto incorrecta conlleva graves riesgos operativos. Se enfrenta a un delicado equilibrio al diseñar estas redes críticas. Una clasificación de presión inadecuada en la tubería de aire comprimido crea peligros de seguridad inmediatos y puntos de falla catastróficos. Por el contrario, sobreespecificar ciegamente su sistema introduce un volumen físico innecesario y requisitos de ensamblaje estructural complejos. Debe tener en cuenta cuidadosamente la potencia máxima del compresor, los estrictos márgenes de seguridad y las duras variables ambientales. La presión de funcionamiento estándar rara vez cuenta la historia completa. Este artículo proporciona un marco de evaluación concreto y basado en evidencia. Exploramos cómo elegir con confianza entre sistemas de 10, 13 y 16 barras. Aprenderá las diferencias críticas en el rendimiento de los materiales, las limitaciones estructurales y el riguroso cumplimiento de seguridad. Nuestro objetivo es simple. Queremos ayudarlo a construir una red neumática robusta y altamente eficiente adaptada exactamente a las demandas mecánicas de sus instalaciones.
Haga coincidir la clasificación con la demanda máxima: siempre base la clasificación de presión de la tubería de aire comprimido en la presión máxima posible del sistema del compresor, más un margen de seguridad estándar, en lugar del uso diario promedio.
Tenga en cuenta la reducción de temperatura: a medida que aumentan la temperatura ambiente o del fluido, disminuye la presión de trabajo segura de los materiales de las tuberías.
El material importa: un sistema de tuberías de aire de aluminio ofrece el mejor equilibrio entre resistencia a la corrosión, integridad estructural y flujo interno suave para aplicaciones de 13 y 16 bar.
Evite el exceso de ingeniería: si bien una tubería de aire comprimido de 16 bar proporciona la máxima protección para el futuro, las instalaciones de fabricación estándar rara vez requieren más de 10 bar o 13 bar.
Los ingenieros suelen observar sus herramientas neumáticas, notan un requisito básico de 6 bar e inmediatamente especifican una tubería de 10 bar. Suponen que esto deja mucho margen de error. Este enfoque sigue siendo fundamentalmente defectuoso y peligroso. La clasificación de su sistema debe alinearse directamente con las capacidades máximas absolutas de su compresor, no con sus herramientas de uso final.
La salida del compresor dicta sus requisitos básicos de infraestructura. Si su compresor de variador de velocidad (VSD) puede aumentar a 12 bar durante anomalías mecánicas máximas, una red de 10 bar incumple instantáneamente. Siempre recomendamos evaluar la presión máxima de descarga que figura en la placa del equipo. Debe construir su red para manejar esa salida máxima específica sin sudar.
Debe comprender la clara diferencia entre presión máxima de trabajo (MWP) y presión de estallido. La presión de rotura representa el umbral exacto en el que una tubería física se rompe violentamente. Las organizaciones de estándares industriales, como ASME, exigen índices de seguridad estrictos para los sistemas neumáticos. Normalmente requieren un margen de seguridad de 3:1 o 4:1.
Varios factores dinámicos pueden comprometer este margen de seguridad con el tiempo. Debes dar cuenta de:
Fatiga térmica: la expansión y contracción constante debilita las articulaciones.
Vibración mecánica: Resonancia directa de microfracturas de accesorios rígidos de maquinaria pesada.
Ciclos de presión: la carga y descarga rápidas tensiona las paredes de la tubería.
Si una tubería tiene un MWP de 13 bar, su presión de rotura real podría rondar los 52 bar. Nunca se debe recortar este margen de seguridad vital para dar cabida a picos más altos en el compresor.
Las variables ambientales influyen en gran medida en su verdadera capacidad de presión. El calor actúa como un enemigo silencioso de la infraestructura neumática. Con frecuencia instalamos tuberías cerca de los techos, encima de los hornos o sobre techos de producción calientes y sin ventilación. A medida que aumenta el calor ambiental, la integridad estructural del material se debilita significativamente. Una tubería clasificada para 16 bar a 20°C podría soportar con seguridad sólo 12 bar a 50°C. Debe calcular cuidadosamente los factores de reducción de temperatura antes de finalizar los planos de su sistema.
La mayoría de las plantas industriales ligeras y medianas funcionan cómodamente en una red de 10 bares. Vemos esta especificación estándar en innumerables plantas de fábrica.
Los casos de uso ideales incluyen plantas de fabricación en general, instalaciones de embalaje estándar y talleres de reparación de carrocerías con gran actividad. Si utiliza herramientas manuales neumáticas básicas o pequeños cilindros automatizados, una clasificación de 10 bares ofrece una gran capacidad. Maneja las fluctuaciones diarias con facilidad.
Sin embargo, existen limitaciones estrictas. Un sistema de 10 bar se queda increíblemente corto para purgas de alta presión especializadas. No puede manejar con seguridad equipos de soplado de botellas de PET ni válvulas de accionamiento neumático industriales pesadas. A pesar de estos límites operativos, los sistemas de 10 barras siguen siendo muy accesibles. Son físicamente más ligeros, más fáciles de maniobrar y estructuralmente más sencillos de montar.
Cuando aumentan las demandas de fabricación, 10 bar a menudo resultan inadecuados. Las industrias pesadas requieren una infraestructura más sólida. Un robusto tubo de aire de 13 bar interviene para cerrar perfectamente esta brecha.
Los casos de uso ideales incluyen la fabricación de automóviles a gran escala, líneas de montaje aeroespaciales y centros de mecanizado CNC. Estos amplios entornos presentan diseños amplios y extensos. Los tramos largos de tubería crean naturalmente severas caídas de presión aguas abajo. Una red de 13 bar le permite aumentar de forma segura la salida inicial del compresor. Puede presionar 11 o 12 barras en la fuente, asegurando que 8 barras constantes lleguen a los rincones más alejados de su enorme planta.
Esta calificación actúa como un excelente amortiguador operativo. Si planea ampliar las operaciones pronto, una especificación de 13 bar absorbe fácilmente los picos del compresor del variador de velocidad (VSD) sin activar las válvulas de seguridad.
Las aplicaciones industriales extremas requieren ingeniería extrema. Un tubo de aire comprimido de 16 bar soporta las demandas neumáticas más exigentes conocidas en la fabricación.
Los casos de uso ideales incluyen operaciones de moldeo por soplado de PET. Estas máquinas para fabricar botellas exigen frecuentemente de 14 a 15 bar estrictamente para formar el plástico. Las instalaciones de corte por láser que utilizan nitrógeno a alta presión o asistencia de aire también dependen en gran medida de esta clasificación. Los equipos de minería pesados y las plantas de procesamiento de productos químicos especializados también exigen tuberías de 16 bar para un funcionamiento seguro.
Las limitaciones giran estrictamente en torno a la densidad física y las complejas restricciones de ensamblaje. Estos sistemas robustos exigen paredes de tubería más pesadas, accesorios de bloqueo mecanizados con precisión y mano de obra de instalación altamente especializada. Sin embargo, ofrecen una garantía de futuro inigualable. Recomendamos encarecidamente una especificación de 16 barras si planea realizar la transición hacia la automatización de servicio pesado dentro de los próximos cinco años.
Los índices de presión no significan nada si el material seleccionado se degrada. El ambiente interno de una línea neumática es húmedo, turbulento y aceitoso. Examinemos por qué ciertos materiales dominan el panorama industrial moderno mientras que otros fracasan.

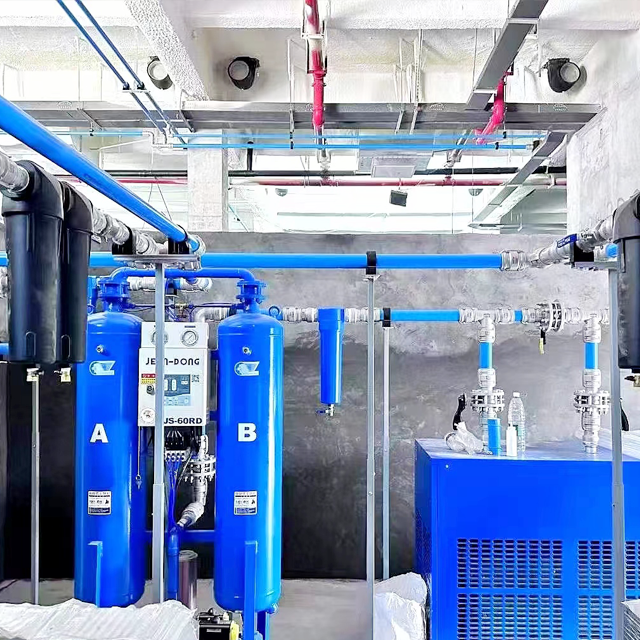

Los ingenieros prefieren abrumadoramente un sistema de tuberías de aire de aluminio para instalaciones modernas de alto rendimiento. El aluminio ofrece una confiabilidad excepcional durante décadas de uso continuo.
Mantiene un factor de fricción perfectamente constante. A diferencia del acero galvanizado más antiguo, el aluminio nunca se incrusta, pica ni se oxida internamente. Este orificio perpetuamente liso evita la resistencia a la velocidad y garantiza que el flujo de aire se mantenga completamente limpio. El aire limpio protege sus costosas válvulas neumáticas posteriores de los residuos abrasivos.
La confiabilidad de alta presión representa otra gran ventaja. La rigidez estructural del aluminio extruido soporta fácilmente tensiones cíclicas de 13 y 16 bares. Se expande y contrae de manera predecible bajo cargas térmicas. Por el contrario, OSHA prohíbe estrictamente las tuberías de PVC para gases comprimidos. El PVC se vuelve muy quebradizo y se rompe violentamente cuando se presuriza. En caso de falla, envía metralla de plástico mortal a través del piso de la fábrica.
También debemos valorar las opciones metálicas tradicionales a la hora de diseñar una red de tuberías de aire comprimido industrial .
El acero inoxidable proporciona una resistencia estructural increíble. Funciona perfectamente en ambientes hostiles y altamente corrosivos de lavado químico o en aplicaciones marinas al aire libre. Sin embargo, el acero inoxidable es muy pesado y difícil de modificar. Requiere soldadores cualificados o accesorios a presión de gran tamaño para una instalación segura.
El cobre sirve bien para redes estándar de baja presión en espacios más pequeños. Sin embargo, el cobre requiere una extensa soldadura fuerte en cada unión. Cuando se necesitan tuberías de gran diámetro para instalaciones de gran volumen y alta presión, el cobre rápidamente se vuelve demasiado engorroso y pesado para soportarlo de forma segura en el techo.
Idoneidad del material para neumática de alta presión
Tipo de material | Presión máxima típica (bar) | Resistencia a la corrosión | Método de instalación | Aplicación ideal |
|---|---|---|---|---|
Aluminio extruido | Barra 16+ | Excelente | Empujar para conectar/abrazadera | Manufactura, CNC, Industria Pesada |
Acero inoxidable | Alto (más de 20 barras) | Pendiente | Soldadura / Ajuste a presión | Procesamiento químico, grado alimenticio |
Acero Galvanizado | 16 barras | Pobre (óxido interno) | Enhebrado | Sistemas heredados (no recomendado) |
Cobre | 13 barras | Bien | Soldadura fuerte / Soldadura | Gas medicinal, pequeños talleres. |
Una clasificación de alta presión no puede arreglar un diseño fundamentalmente defectuoso. Muchas instalaciones aumentan por error la potencia de sus compresores simplemente para superar una red de tuberías de tamaño deficiente.
Analicemos la relación fricción-presión interna. Las tuberías de tamaño insuficiente actúan como un grave punto de estrangulamiento operativo. Restringen fuertemente el flujo volumétrico. A medida que el aire lucha por empujar agresivamente a través de pasillos estrechos, pierde energía cinética a través de la fricción de la superficie. Este fenómeno físico crea una caída masiva de presión en el sistema. Es posible que produzca 13 bar en la sala de compresores, pero solo reciba 8 bar en su máquina envasadora distante.
Equilibrar el diámetro de su tubería con la presión nominal elegida sigue siendo absolutamente crucial. La clasificación de presión dicta la seguridad física de la pared de la tubería. El diámetro dicta el volumen total de aire y la velocidad del flujo. Debe calcular con precisión los CFM (pies cúbicos por minuto) requeridos antes de consultar las especificaciones de presión.
Si su planta de fabricación exige 1000 CFM, un pequeño tubo de dos pulgadas obstruirá el flujo por completo. Esto sucede independientemente de si la tubería está clasificada para 10 bar o 16 bar. Debe aumentar el diámetro físico para reducir la velocidad interna. La alta velocidad aumenta dramáticamente la fricción. Esta fricción obliga a los compresores a funcionar con más fuerza, desperdiciando innecesariamente enormes cantidades de energía eléctrica. Siempre dimensione el diámetro de la red para obtener una velocidad de flujo óptima antes de seleccionar el espesor final de la pared y la clasificación de la barra.
Diseñar el sistema es sólo la mitad de la batalla. Una mala instalación convierte incluso las de la más alta calidad tuberías de aire de alta presión en un peligro crítico para las instalaciones.
El ajuste adecuado y el torque de precisión se destacan como los pasos de instalación más importantes. Una red es tan segura como su articulación más débil. Debe utilizar mecanismos de conexión a presión especificados por el fabricante o accesorios engarzados de alta resistencia. Un ajuste excesivo aplasta las juntas tóricas internas, mientras que un ajuste insuficiente provoca reventones catastróficos en las juntas bajo cargas cíclicas pesadas de 16 bar.
El cumplimiento de las normas de seguridad protege directamente a su fuerza laboral. Consulte siempre las normas ASME B31.1 (tuberías de energía) o B31.3 (tuberías de proceso) al implementar una arquitectura neumática industrial. Las normas ISO también proporcionan marcos de prueba rigurosos para la seguridad volumétrica.
Recomendamos encarecidamente seguir un estricto protocolo de puesta en servicio antes de poner en pleno servicio una nueva línea de alta presión. Apresurar este proceso invita al desastre.
Inspección visual: recorra toda la línea física para verificar que cada soporte, abrazadera de servicio pesado y junta estén alineados correctamente sin combarse estructuralmente.
Fases de aislamiento: cierre todas las válvulas neumáticas aguas abajo y los reguladores de equipos sensibles para evitar golpes repentinos de presión en su maquinaria.
Prueba de presión incremental: Introduzca aire en incrementos conservadores del 25 %. Mantenga la presión constante durante diez minutos en cada etapa. Monitoree diligentemente para detectar fugas audibles o caídas de calibre antes de alcanzar la carga nominal máxima.
La elección de la presión nominal de tubería correcta define la estabilidad operativa de su instalación. Ahora comprende las variables mecánicas principales. Las herramientas neumáticas estándar funcionan de forma segura con una especificación de 10 bar. Las fábricas de servicio pesado que necesitan capacidad de amortiguación de tuberías deben seleccionar una tubería de 13 bar. Las aplicaciones especializadas de alta intensidad exigen una infraestructura rígida de 16 barras.
Recomendamos encarecidamente realizar una auditoría exhaustiva de la demanda de aire antes de comprar cualquier material. Mida sus CFM máximos, registre la producción máxima posible de su compresor y planifique los tramos de tubería más largos de sus instalaciones.
No deje esta vital decisión de ingeniería en manos de conjeturas. Consulte hoy con un ingeniero de sistemas neumáticos calificado. Solicite una calculadora de tamaño de tuberías profesional para fijar sus especificaciones estructurales exactas y garantizar décadas de funcionamiento seguro.
R: Le desaconsejamos encarecidamente esto debido a graves riesgos de seguridad. Un sistema neumático sólo está clasificado para su componente con la calificación más baja. Si debe mezclar clasificaciones, requiere válvulas de regulación de presión (PRV) estrictas y a prueba de fallas instaladas inmediatamente antes de ingresar a las zonas de clasificación más baja. Sin PRV, los picos de alta presión pueden romper fácilmente las tuberías más débiles.
R: Sí, la temperatura ambiente afecta en gran medida la capacidad estructural. Debe aplicar un factor de reducción para ambientes calurosos. A medida que la temperatura ambiente o del aire comprimido aumenta por encima de las líneas base estándar (normalmente 20 °C o 68 °F), la capacidad de presión máxima segura del material de la tubería disminuye constantemente. Consulte siempre las tablas de reducción de potencia del fabricante para instalaciones en caliente.
R: El PVC se degrada con el tiempo y se vuelve muy quebradizo. Cuando se transportan gases compresibles bajo presión, una falla estructural no se produce simplemente por una fuga; se rompe violentamente. Esta acción envía metralla de plástico mortal a través de las instalaciones. OSHA prohíbe estrictamente el PVC para aire comprimido. Siempre debe utilizar alternativas que cumplan con las normas de aluminio o acero.
R: El diámetro y la presión nominal manejan dos físicas completamente diferentes. El diámetro dicta el volumen de aire y la velocidad del flujo. La clasificación de presión dicta la resistencia física de la pared y la seguridad estructural. Primero debe calcular sus requisitos de CFM para determinar el diámetro correcto. Luego, seleccione una tubería en ese diámetro específico que cumpla con la clasificación de barra requerida.
