Los sistemas de fluidos y gases industriales requieren una identificación estricta para garantizar la seguridad de las instalaciones. También aceleran el mantenimiento y mantienen un estricto cumplimiento normativo. Las líneas mal identificadas a menudo conducen a conexiones cruzadas peligrosas. Provocan auditorías fallidas y provocan tiempos de inactividad prolongados durante cortes de emergencia. Los administradores de instalaciones se enfrentan constantemente a una elección operativa crítica. Debe decidir entre modernizar los sistemas heredados utilizando etiquetas y pintura o actualizarlos por completo. Las instalaciones modernas dependen cada vez más de sistemas modulares precoloreados y que cumplen con las normas inherentes.
Este artículo proporciona un marco de evaluación definitivo para el seguimiento de fluidos industriales. Comparamos los métodos de marcado heredados directamente con las soluciones modernas de tuberías precoloreadas. Comprenderá cómo los distintos protocolos de color previenen accidentes catastróficos en la fábrica. Exploraremos estándares de medios específicos, diferencias materiales y protocolos de cumplimiento. Aprenderá cómo guiar su próximo ciclo de adquisiciones y tomar decisiones informadas sobre la mejora de las instalaciones.
El cumplimiento de ANSI/ASME A13.1 o los estándares regionales RAL no es negociable para el cumplimiento de OSHA y la seguridad operativa.
Una tubería de aire comprimido azul y una tubería de vacío gris son las líneas de base visuales estándar de la industria para gases utilitarios no peligrosos y de bajo riesgo.
La transición de tuberías antiguas pintadas a tuberías de aluminio coloreadas reduce significativamente la mano de obra de instalación, el mantenimiento continuo y la caída de presión.
Seleccionar el fabricante de tuberías de aire adecuado requiere evaluar la modularidad, los términos de la garantía y el estricto cumplimiento de los estándares globales de codificación de colores.
La claridad en toda la infraestructura de sus instalaciones no es sólo una opción estética. Sirve como la principal defensa contra los accidentes laborales. Una estrategia sólida de identificación de tuberías de gas industrial evita que los operadores cometan errores críticos. La claridad visual evita activamente que los equipos de mantenimiento accedan accidentalmente a líneas de gas inerte o de vacío en lugar de aire comprimido.
La asfixia accidental con nitrógeno sigue siendo un riesgo grave en la fabricación moderna. Si un operador conecta un aparato respiratorio neumático o una herramienta neumática estándar a una línea de nitrógeno sin marcar, los resultados son instantáneamente catastróficos. La coloración estandarizada elimina por completo estas conjeturas. Proporciona señales visuales instantáneas para todos en la pista.
El cumplimiento normativo depende en gran medida de estos estándares visuales. OSHA frecuentemente emite citaciones severas relacionadas con el marcado inadecuado de tuberías. Hacen cumplir esto a través de la Cláusula de Deber General, a menudo confiando en las pautas ANSI/ASME A13.1 como punto de referencia para la seguridad. No aprobar una auditoría interrumpe las operaciones e incurre en enormes responsabilidades legales.
La eficiencia del mantenimiento mejora drásticamente cuando las tuberías son universalmente reconocibles. Los técnicos dedican menos tiempo a trazar líneas a través de complejas rejillas de techo. Los códigos de colores universales reducen el tiempo de diagnóstico. También agilizan los procedimientos de bloqueo/etiquetado (LOTO). Cuando cada técnico identifica inmediatamente el medio dentro de una tubería, asegura el sistema más rápido.
Audite su infraestructura de tuberías actual trimestralmente para detectar pintura descolorida o etiquetas faltantes.
Capacite a todos los operadores nuevos sobre los estándares de color específicos utilizados en sus instalaciones.
Nunca confíe en el conocimiento tribal para identificar sistemas de fluidos heredados.
Comprender los estándares básicos es vital para el cumplimiento operativo. ANSI/ASME A13.1 dicta la clasificación de fluidos y gases en los Estados Unidos. Mientras tanto, los sistemas de colores de seguridad ISO y RAL rigen los estándares globales y europeos. Estos marcos garantizan la uniformidad global en todas las aplicaciones industriales.
Un estándar tubo de aire comprimido azul representa la base universal para la energía neumática. Este color se alinea con RAL 5012, comúnmente conocido como Azul Seguridad. El azul designa específicamente materiales gaseosos no tóxicos y de bajo riesgo. Separa visualmente el aire utilitario inofensivo de las sustancias peligrosas.
Los sistemas de vacío requieren una separación visual clara de los gases presurizados activos. El mandato de la industria exige un tubo de vacío gris . Este utiliza RAL 7001 o gris plateado. Gray alerta inmediatamente a los técnicos sobre líneas de presión negativa. Evita la integración accidental con herramientas neumáticas de presión positiva.
Los gases inertes siguen sus propias y estrictas directrices visuales. Los sistemas que transportan nitrógeno, argón o helio suelen utilizar el color verde. A veces, las instalaciones emplean combinaciones específicas de azul y gris. Estos colores enfatizan la distinción con respecto a los gases inflamables o tóxicos, que legalmente requieren marcas amarillas o naranjas.
La codificación de colores adecuada de las tuberías de aire comprimido se extiende más allá del color base. Los estándares de seguridad requieren flechas direccionales de flujo. La legibilidad del texto debe cumplir requisitos de altura específicos según el diámetro de la tubería. Debes colocar estas etiquetas con frecuencia. Las normas suelen exigir la colocación cada 50 pies, junto a las válvulas y dondequiera que las tuberías atraviesen las paredes.
Guía de mapeo de colores ANSI y RAL
Categoría de medios | Color estándar de seguridad | Equivalente RAL | Aplicación común |
|---|---|---|---|
Aire comprimido | Azul de seguridad | RAL 5012 | Herramientas neumáticas, automatización. |
Vacío | Gris plateado | RAL 7001 | Manipulación de materiales, embalaje |
Gases Inertes (Nitrógeno) | Verde de seguridad | RAL 6032 | Cobertura, procesamiento de alimentos. |
Inflamable/Tóxico | Amarillo/Naranja de seguridad | RAL 1003 | Gas natural, productos químicos peligrosos. |
Los administradores de instalaciones enfrentan dos caminos distintos cuando abordan infraestructuras obsoletas. Puede actualizar los sistemas heredados o actualizarlos a soluciones modulares modernas. Cada enfoque conlleva realidades operativas únicas.
El enfoque A implica pintar y etiquetar sistemas heredados, generalmente hierro negro o cobre. Este método ofrece un costo inicial de material más bajo si la infraestructura de tuberías existente permanece perfectamente sólida. Sin embargo, los inconvenientes suelen superar la conveniencia inicial.
Se enfrenta a intensas necesidades de mano de obra al pintar tuberías elevadas pesadas. La pintura se pela y se descascarilla continuamente en ambientes industriales hostiles y húmedos. Además, la pintura exterior proporciona una protección absolutamente nula contra la corrosión interna. Las tuberías de hierro heredadas seguirán escalando por dentro, independientemente de cuán flexibles parezcan por fuera.

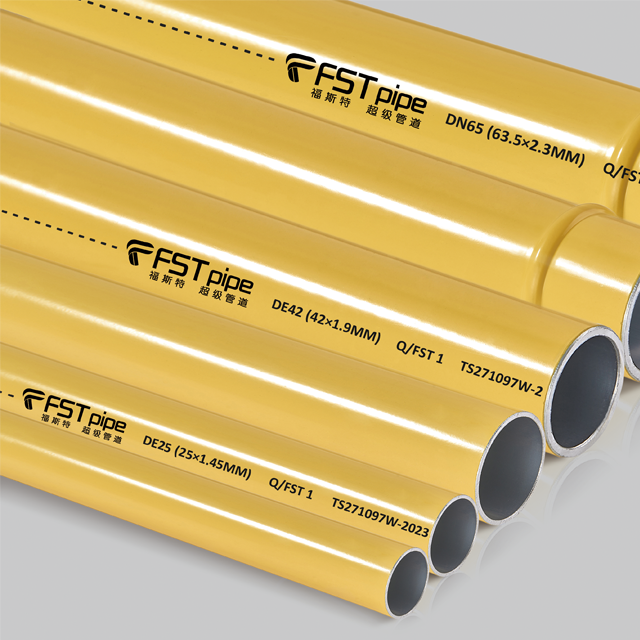

El enfoque B utiliza sistemas modulares modernos. Una red de tuberías de aluminio de colores llega con colores aplicados de fábrica, extruidos o con recubrimiento en polvo. Estos acabados no se degradan con el tiempo. Usted logra un cumplimiento integrado directamente desde el primer momento.
El principal obstáculo para el método B es el mayor gasto inicial en materiales. Probablemente necesitará una aprobación formal de capital. Sin embargo, elimina el trabajo repetitivo de raspar, preparar y volver a pintar las líneas aéreas cada pocos años. Los sistemas precoloreados mantienen su cumplimiento visualmente sin intervenciones de mantenimiento continuas.
Cuadro comparativo: sistemas heredados versus modulares
Característica | Tubería heredada pintada (hierro/cobre) | Tubería modular de aluminio de colores |
|---|---|---|
Preparación para el cumplimiento | Requiere pintura/etiquetado manual | Cumplimiento del color estándar listo para usar |
Durabilidad del acabado | Propenso a descamarse, pelarse y decolorarse. | Acabado extruido o con recubrimiento en polvo permanente |
Mano de obra de instalación | Alto (roscado, soldadura, pintura) | Bajo (accesorios modulares de conexión a presión) |
Limpieza interna | Susceptible a la oxidación interna y a la incrustación. | Corrosión interna cero |
La fabricación moderna exige sistemas que funcionen perfectamente por dentro y por fuera. Un tubo de aire de aluminio proporciona una integridad interna y externa incomparable. A diferencia del hierro pintado de negro, el aluminio no se incrusta ni se oxida internamente. Protege los sistemas neumáticos sensibles aguas abajo contra partículas dañinas.
Mantener un entorno interno limpio garantiza un orificio permanentemente liso. Esta suavidad promueve un flujo laminar óptimo en toda la red. Las tuberías de hierro heredadas desarrollan fricción interna a medida que se oxidan. Esto obliga a los compresores de aire a trabajar más para impulsar el mismo volumen de aire.
La reducción de la fricción interna mejora directamente la eficiencia energética. Los tubos de aluminio lisos reducen drásticamente el consumo de energía del compresor. Los compresores realizan ciclos con menos frecuencia. Mantienen niveles de presión constantes en los puntos de uso final sin tensión excesiva. Esta eficiencia operativa se traduce en una conservación sustancial de energía en toda la instalación.
La agilidad y la escalabilidad definen las redes modulares modernas. Los sistemas push-to-connect ofrecen una enorme ventaja estructural. Cuando sus instalaciones se amplían, puede modificar el diseño rápidamente.
Se integran sin esfuerzo con las versiones heredadas existentes durante las actualizaciones graduales.
No requieren maquinaria pesada de roscado ni permisos de trabajo en caliente para su instalación.
Permiten que las instalaciones reequipen las líneas de montaje en una fracción del tiempo.
Pesan significativamente menos, lo que reduce la tensión en las estructuras de armadura del techo.
La elección del correcto fabricante de tuberías de aire determina el éxito a largo plazo de su actualización. Debe evaluar a los proveedores potenciales según varios criterios estrictos.
Primero, verificar la certeza del cumplimiento. ¿Ofrece el fabricante coincidencias exactas de colores RAL o ANSI? El recubrimiento debe estar diseñado específicamente para entornos de aire comprimido, vacío y gas inerte. La pintura azul genérica en una tubería no verificada no garantiza el cumplimiento normativo.
A continuación, evalúe los accesorios y las garantías de fugas. Examine su tecnología de conexión patentada. Algunos utilizan compresión de junta tórica, mientras que otros dependen de mecanismos de engarce. Determine la postura del fabricante sobre las garantías sin fugas. Un proveedor confiable ofrecerá garantías extendidas de 10 años o de por vida contra fugas en los accesorios.
El soporte de ingeniería y diseño separa a los proveedores premium de los proveedores básicos. Evalúe si el proveedor proporciona cálculos completos de caída de presión. Deben ofrecer modelado CAD o BIM para la geometría específica de su instalación. Busque hojas de ruta de implementación que minimicen la interrupción de sus operaciones actuales.
Finalmente, considere la solidez de la cadena de suministro y la disponibilidad de materiales. Elegir un proveedor con inventario localizado es fundamental. Las mejoras graduales de las instalaciones a menudo enfrentan cambios inesperados en el cronograma. El stock localizado evita retrasos desastrosos cuando necesita accesorios o longitudes de tubería adicionales en el último minuto.
La identificación adecuada de los gases industriales va mucho más allá de la estética básica de las instalaciones. Opera como un componente fundamental de la seguridad estructural y la eficiencia operativa. Las líneas de colores precisos protegen a su fuerza laboral de conexiones erróneas peligrosas. También protegen a su empresa de severas sanciones regulatorias y costosas fallas de auditoría.
Aconsejamos a los responsables de la toma de decisiones que auditen inmediatamente su infraestructura de tuberías actual. Camine por el piso de las instalaciones. Compruebe si hay pintura descascarada, etiquetas ilegibles y modificaciones de tuberías no documentadas. Si sus tuberías heredadas sufren corrosión o requieren repintado manual repetidamente para cumplir con las normas, es necesario realizar una revisión del sistema.
La transición a un sistema modular de aluminio precoloreado representa la estrategia operativa más inteligente. Elimina la mano de obra de mantenimiento recurrente y al mismo tiempo mejora drásticamente la dinámica del flujo interno. Comuníquese hoy con un especialista en tuberías calificado. Solicite una consulta integral sobre el dimensionamiento del sistema para modernizar su infraestructura de fluidos y gas.
R: Si bien OSHA no exige una marca de pintura específica, exige marcas reconocibles de peligro y utilidad. Por lo general, hacen cumplir ANSI/ASME A13.1, que designa estrictamente el azul para gases de bajo riesgo como el aire comprimido.
R: Rotundamente no. OSHA prohíbe explícitamente el PVC estándar para aire comprimido debido al grave riesgo de explosión. Esta prohibición se aplica independientemente de cómo esté coloreado o etiquetado.
R: Las líneas de vacío generalmente se designan con un tubo gris. Los gases inertes, como el nitrógeno, suelen utilizar el color verde con letras blancas específicas. Esto indica su estado de bajo riesgo y no inflamable.
R: Sí. Si bien el color base de la tubería identifica la categoría del medio, los estándares de seguridad aún requieren flechas direccionales e identificadores de texto claro. Estas adiciones indican la dirección del flujo y el tipo de gas exacto.
