Las tuberías de tamaño insuficiente crean caídas de presión sistémicas en las instalaciones industriales. Esta restricción obliga a los compresores a trabajar excesivamente constantemente sólo para satisfacer la demanda mínima. Por el contrario, las tuberías de gran tamaño generan gastos de capital innecesarios durante la construcción de las instalaciones. Encontrar el equilibrio óptimo evita graves ineficiencias y ahorra dinero. Creamos esta guía para proporcionar un marco estructurado y alineado con la ingeniería para evaluar su red. Necesita metodologías confiables para finalizar las decisiones de tamaño de manera efectiva. El dimensionamiento óptimo requiere equilibrar el caudal máximo, la distancia total del recorrido y la complejidad del diseño. No se puede confiar en conjeturas al diseñar el sistema neumático de una instalación. Exige un cálculo cuidadoso y una planificación estratégica. Aprenderá a evaluar la pérdida por fricción, seleccionar materiales adecuados y evaluar diseños de manera eficiente. Dominar estos principios garantiza un rendimiento estable y protege sus inversiones en equipos a largo plazo.
El tamaño dicta la eficiencia: una reducción de una sola pulgada en el diámetro óptimo de la tubería puede aumentar significativamente la pérdida por fricción y los costos de energía durante un año.
El diseño importa tanto como la longitud: cada codo, T y válvula agrega una 'longitud equivalente' que debe tenerse en cuenta en los cálculos del tamaño de la tubería del compresor de aire.
Detalles de descarga: La tubería de descarga del compresor requiere distintas consideraciones de tamaño y material debido al alto calor y la velocidad inicial.
La investigación de proveedores es fundamental: asociarse con un proveedor confiable de tuberías para compresores de aire garantiza el cumplimiento de los estándares de seguridad y el acceso a datos precisos del flujo del sistema.
Muchos administradores de instalaciones industriales subestiman en gran medida cómo el diámetro afecta las ganancias finales. La fricción dentro de tubos de tamaño insuficiente provoca una pérdida significativa de PSI en el punto de uso. A este fenómeno lo llamamos caída de presión . Obliga a las herramientas neumáticas, válvulas automatizadas y pistolas pulverizadoras a funcionar por debajo de sus umbrales de potencia óptimos. Los operadores a menudo compensan el chisporroteo de las herramientas aumentando la presión de salida del compresor central. Esto desperdicia inmensas cantidades de energía y desestabiliza toda la red.
Considere el multiplicador de energía estándar de la industria utilizado por los ingenieros de plantas. Cada 2 PSI de exceso de presión requerida en el compresor utiliza aproximadamente un 1% más de energía. Si pierde 10 PSI en una red de distribución mal diseñada, desperdicia un 5% más de electricidad al año. Con frecuencia vemos que este error fundamental cuesta a las plantas de fabricación decenas de miles de dólares cada año. La sangría financiera ocurre silenciosamente, oculta dentro de las facturas de servicios públicos estándar.
Además, una infraestructura insuficiente daña maquinaria costosa. Obligar a un compresor a funcionar a presiones elevadas acelera constantemente el desgaste de los componentes. Sobrecarga el motor de accionamiento y degrada prematuramente los sellos giratorios internos. También eleva la temperatura ambiente de funcionamiento, lo que acorta el ciclo de vida del aceite lubricante. El tamaño adecuado protege sus inversiones en equipos. Garantiza que el compresor funcione cómodamente dentro de los parámetros de diseño previstos. En última instancia, invertir por adelantado en las dimensiones correctas reduce drásticamente sus facturas de servicios públicos y minimiza el tiempo de inactividad inesperado por mantenimiento.
Debe evaluar varias variables dinámicas para construir un sistema altamente confiable. Un diseño robusto de tubería de compresor de aire se basa en la recopilación precisa de datos desde el piso de la instalación. Veamos los elementos fundamentales que necesita medir para garantizar el éxito.
Primero, debe identificar su flujo de aire máximo en pies cúbicos por minuto (CFM). El dimensionamiento debe tener en cuenta la demanda máxima, no sólo la potencia nominal del compresor. Calcule con precisión el uso total simultáneo de herramientas y máquinas. Necesita suficiente volumen para soportar todos los dispositivos neumáticos que funcionan simultáneamente durante su turno de producción más ocupado. Si su tamaño es inferior al uso promedio, su sistema se ahogará durante las horas pico de funcionamiento.
Luego, tenga en cuenta su presión de funcionamiento (PSI). Existe una relación inversa directa entre presión y volumen. Los sistemas de menor presión suelen requerir tuberías de mayor diámetro. Esto compensa la fuerza motriz reducida para mantener un flujo adecuado en toda la fábrica. Los sistemas de mayor presión pueden empujar aire a través de líneas más pequeñas, pero generar esa alta presión es costoso y aumenta el desgaste del equipo.
La distancia total recorrida también juega un papel muy importante en tus cálculos. La velocidad del aire y la pérdida por fricción se agravan drásticamente con la distancia. El aire que roza las paredes interiores ralentiza el flujo. Por lo tanto, tramos horizontales y verticales más largos requieren aumentos de diámetro para reducir la resistencia. Debe medir todo el recorrido desde la sala de compresores hasta la máquina más alejada para establecer una longitud de referencia precisa.
Por último, planifique siempre la capacidad de expansión futura. Recomendamos encarecidamente crear una reserva de capacidad del 20 al 30 % en su diseño actual. Las instalaciones de fabricación crecen y la incorporación de nuevos equipos automatizados exige más flujo de aire. Ampliar el tamaño de su cabezal principal hoy evita proyectos de renovación de tuberías costosos y disruptivos mañana.
Los ingenieros industriales utilizan matrices de tamaño estándar para establecer una línea de base inicial. Usted traza sus CFM requeridos contra la longitud física total de la tubería. Esta rápida referencia cruzada le brinda un tamaño preliminar de la tubería del compresor de aire antes de refinar los detalles.
Matriz de dimensionamiento de CFM de referencia versus longitud de tubería
CFM máximo requerido | Longitud de recorrido de hasta 50 pies | Longitud de recorrido 51 a 200 pies | Longitud de recorrido 201 a 500 pies |
|---|---|---|---|
25 - 50 CFM | 3/4 de pulgada de diámetro | 1 pulgada de diámetro | 1-1/4 pulgada de diámetro |
50 - 100 CFM | 1 pulgada de diámetro | 1-1/4 pulgada de diámetro | 1-1/2 pulgada de diámetro |
100 - 200 CFM | 1-1/4 pulgada de diámetro | 1-1/2 pulgada de diámetro | 2 pulgadas de diámetro |
200 - 400 CFM | 2 pulgadas de diámetro | 2-1/2 pulgadas de diámetro | 3 pulgadas de diámetro |

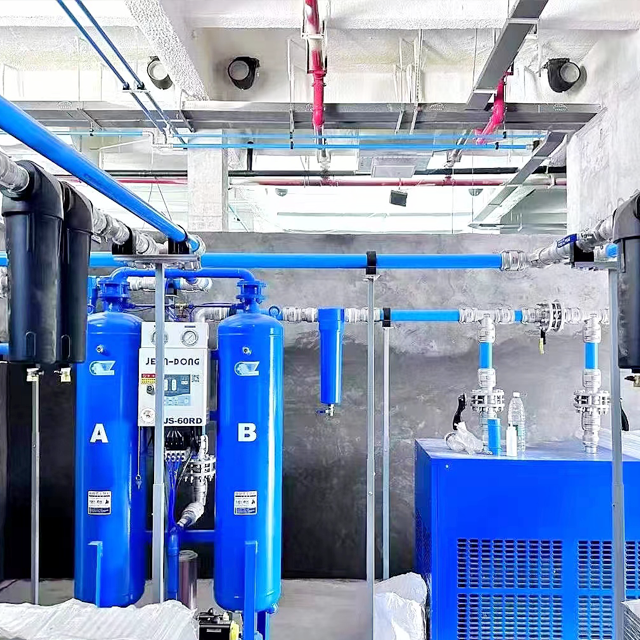

Manejar la transición inmediata desde el compresor es muy crítico. La tubería de descarga del compresor absorbe diariamente un castigo severo. Debe igualar o superar ligeramente el tamaño del puerto de descarga del compresor. Además, debe soportar temperaturas máximas de descarga y velocidades turbulentas iniciales. El aire caliente sale rápidamente del compresor, por lo que este segmento específico requiere materiales duraderos y aislamiento de vibraciones para evitar grietas.
También debe definir límites de velocidad estrictos para toda la red. Las pautas de la industria sugieren mantener los cabezales principales por debajo de 20 a 30 pies por segundo. Las altas velocidades provocan turbulencias agresivas y fomentan el arrastre de humedad. El aire más lento permite que el vapor de agua se condense de forma segura antes de llegar a sus herramientas sensibles. Básicamente, el exceso de velocidad convierte las tuberías en un túnel de viento, eliminando la humedad de las trampas y empujándola hacia los cilindros neumáticos.

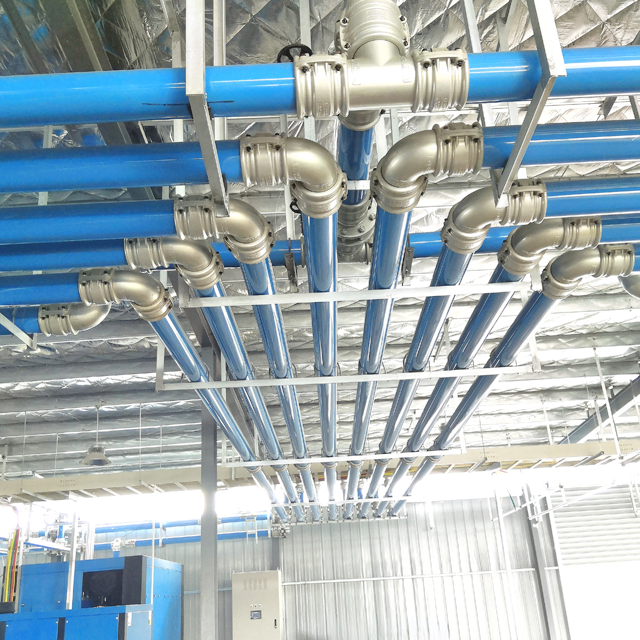

Por último, recuerda cómo el material influye en tu talla. La suavidad de la pared interior afecta en gran medida la fricción interna. El aluminio modular liso altera la eficiencia del flujo real en comparación con el hierro negro o galvanizado en bruto. Incluso con diámetros idénticos, un interior liso evita la pérdida de presión mejor que uno texturizado. La corrosión dentro de las tuberías de hierro aumenta la fricción con el tiempo, reduciendo efectivamente el diámetro interno y obstruyendo el flujo de aire.
La distancia no es el único factor que crea resistencia al flujo. Un diseño complejo de las tuberías del compresor introduce numerosos puntos de fricción nuevos. Usamos la regla de 'Longitud equivalente' para calcular esto con precisión.
Cada accesorio agrega una resistencia equivalente a pies de tubería recta. Un codo, un reductor o una T crean turbulencias cuando el aire cambia de dirección. Por ejemplo, un solo codo de 90 grados de 2 pulgadas podría agregar 5 pies de longitud equivalente a su sistema. Debes sumarlos y sumarlos a tu distancia física total. No tener en cuenta docenas de accesorios da como resultado una red muy insuficiente.
La forma general de su diseño también dicta las reglas de tamaño. Hay dos configuraciones principales a considerar:
Sistemas de línea recta: Requieren diámetros progresivamente mayores a medida que se extiende el recorrido. El aire sólo fluye en una dirección. Por lo tanto, el final de la línea se quedará sin aire si el tubo es demasiado estrecho. Esta configuración es común en edificios largos y estrechos.
Sistemas de anillo principal (bucle): permiten que el aire fluya en dos direcciones simultáneamente. Esta configuración reduce a la mitad la carga efectiva sobre la tubería. Un bucle a menudo permite utilizar un diámetro más pequeño para el cabezal principal manteniendo al mismo tiempo un flujo excelente y una presión igualada en todas partes.
No olvide dimensionar cuidadosamente las líneas de caída. Estos tubos verticales alimentan equipos individuales desde el cabezal aéreo. Pueden ser más pequeños que el cabezal principal para ahorrar costes. Sin embargo, debe dimensionarlos adecuadamente para cumplir con los requisitos de CFM específicos de la máquina. Recomendamos tocar las líneas de caída desde la parte superior del encabezado principal usando un accesorio de cuello de cisne. Esta técnica evita que el agua condensada se drene hacia las herramientas.
Obtener los materiales adecuados garantiza la seguridad y el rendimiento a largo plazo. Debe examinar minuciosamente a su proveedor de tuberías para compresores de aire antes de finalizar su lista de adquisiciones.
El soporte técnico y la validación son absolutamente primordiales. Busque proveedores que ofrezcan verificación de ingeniería de su diseño. Deberían revisar sus esquemas, verificar sus cálculos de longitud equivalente y confirmar sus opciones de tamaño. Un proveedor sólido actúa como socio técnico y ofrece orientación y simulaciones de flujo antes de comprometerse con una compra.
Las certificaciones de materiales garantizan la seguridad en el lugar de trabajo y el cumplimiento normativo. Los proveedores deben proporcionar materiales clasificados estrictamente para aplicaciones de aire comprimido. Debes evitar por completo el PVC estándar. El PVC estándar presenta graves riesgos de rotura cuando se presuriza y se degrada rápidamente cuando se expone a aceites de compresores. Asegúrese de que su proveedor proporcione soluciones de metal o polímeros especializados rigurosamente probados para entornos industriales de alta presión.
La disponibilidad de accesorios especializados es de gran importancia para la flexibilidad futura. Evalúe si el proveedor dispone de accesorios modulares y componentes de conexión rápida. Estas piezas especializadas simplifican las modificaciones del diseño y mitigan las pérdidas de presión en curvas complejas. Cuando llega una nueva máquina, los accesorios modulares le permiten acceder a la línea principal rápidamente sin tener que detener toda la planta para soldar o roscar.
La optimización de su red neumática requiere precisión y una planificación diligente. Hemos explorado el vínculo crítico entre el tamaño preciso de las tuberías, la eficiencia energética y la estabilidad operativa. Adivinar los diámetros sólo provoca un desperdicio de electricidad, un rendimiento deficiente de las herramientas y daños en la maquinaria.
Calcule su demanda máxima de CFM con precisión y determine las longitudes totales equivalentes, incluidos todos los accesorios.
Elija una configuración de bucle principal en anillo siempre que sea posible para ecualizar el flujo de aire y reducir el tamaño del cabezal.
Seleccione materiales lisos y de alta calidad para minimizar la fricción interna y prevenir la corrosión.
Programe una revisión final de ingeniería del diseño y los requisitos de flujo antes de comprar cualquier material.
Dé el siguiente paso hoy para proteger su infraestructura. Le recomendamos que consulte con su equipo técnico o utilice la calculadora de tamaño proporcionada para finalizar las especificaciones de su sistema. Tomarse el tiempo para diseñar el diseño perfecto garantiza que sus instalaciones sigan siendo productivas, seguras y altamente eficientes durante las próximas décadas.
R: Funcionalmente, las tuberías de gran tamaño actúan como almacenamiento de aire adicional (capacidad del receptor) y no dañan el sistema, pero aumentan innecesariamente los costos iniciales de material e instalación.
R: Las mejores prácticas de la industria dictan apuntar a una caída de presión máxima del 10% (o menos) desde la descarga del compresor hasta el punto de uso más lejano.
R: Sí. Debido a que el aire que sale del compresor está caliente, la tubería de descarga debe ser de un material resistente a altas temperaturas (como acero inoxidable, cobre o aluminio especializado) y vibrar independientemente de la tubería de distribución rígida.
