Las tuberías de aire comprimido de tamaño insuficiente o con una clasificación incorrecta provocan graves caídas de presión. Provoca un desgaste excesivo del compresor y crea riesgos de seguridad catastróficos. Las malas elecciones de materiales a menudo resultan en explosiones repentinas y costosas paradas de producción. Seleccionar la presión nominal correcta de la tubería de aire comprimido es una decisión crítica de inversión de capital. Afecta directamente la seguridad de sus instalaciones y la eficiencia energética a largo plazo. Los administradores de instalaciones deben navegar por complejas variables de ingeniería para evitar fallas sistémicas.
Un sistema optimizado equilibra los requisitos máximos de presión de trabajo, la durabilidad del material y el cumplimiento normativo. Garantiza cero fallos estructurales y una mínima pérdida de presión por fricción en toda la red de distribución. Aprenderá cómo evaluar materiales, aplicar reducción de temperatura y seleccionar tuberías compatibles para su planta. Exploraremos los factores de seguridad, los límites de materiales y las realidades de instalación para ayudarlo a construir un sistema sólido.
Las clasificaciones de presión del sistema deben tener en cuenta las fluctuaciones de temperatura; La presión máxima de trabajo disminuye a medida que aumentan la temperatura ambiente o del fluido.
Un factor de seguridad de tubería de aire documentado (normalmente 3:1 o 4:1) no es negociable para separar la presión de trabajo segura de la presión de rotura real.
Las tuberías de aluminio se han convertido en el estándar de la industria para instalaciones comerciales debido a su suavidad interna constante, tolerancia a alta presión y perfil sin corrosión.
Seleccionar un proveedor de tuberías de aire comprimido que cumpla con las normas requiere verificar su cumplimiento de las normas ASME y OSHA, no solo los costos iniciales de material.
Comprender las métricas de presión evita errores de ingeniería desastrosos. Los operadores de las instalaciones suelen confundir los umbrales operativos publicados por los fabricantes. Debemos definir la terminología exacta para garantizar operaciones seguras de la planta.
Los fabricantes publican una presión de trabajo máxima permitida (MAWP). Este número representa la presión absoluta más alta que el sistema puede soportar durante las operaciones normales. Nunca debes exceder este límite. La presión de estallido representa el punto exacto de falla catastrófica. El material de la tubería literalmente se rompe cuando las fuerzas internas exceden su integridad estructural. Nunca se debe diseñar un sistema cerca del límite de presión de rotura.
Los ingenieros utilizan un amortiguador para protegerse contra picos repentinos de presión. Un factor de seguridad confiable en la tubería de aire separa el límite de trabajo del punto de falla. Una proporción de 4:1 significa que la presión de estallido es cuatro veces mayor que la MAWP. Este amortiguador absorbe impactos mecánicos, cierres repentinos de válvulas y sobretensiones inesperadas del compresor. Proporciona un margen estructural esencial para materiales envejecidos.
El calor degrada la integridad estructural en casi todos los materiales de tuberías. Las clasificaciones de presión comparten una relación inversa con las temperaturas de funcionamiento. Una tubería clasificada para 232 PSI a 68°F no puede soportar 232 PSI a 140°F. A medida que aumentan las temperaturas, el material se ablanda o se expande. Debe aplicar un multiplicador de reducción de temperatura para calcular la presión de trabajo segura real. Las salas de compresores generan un calor inmenso. Los operadores deben calcular cuidadosamente los factores de reducción en estas zonas calientes.
La selección de materiales dicta sus capacidades de presión de referencia. Los diferentes materiales reaccionan de forma única bajo una compresión continua de gas. Debemos evaluar los metales tradicionales frente a las soluciones de ingeniería modernas.

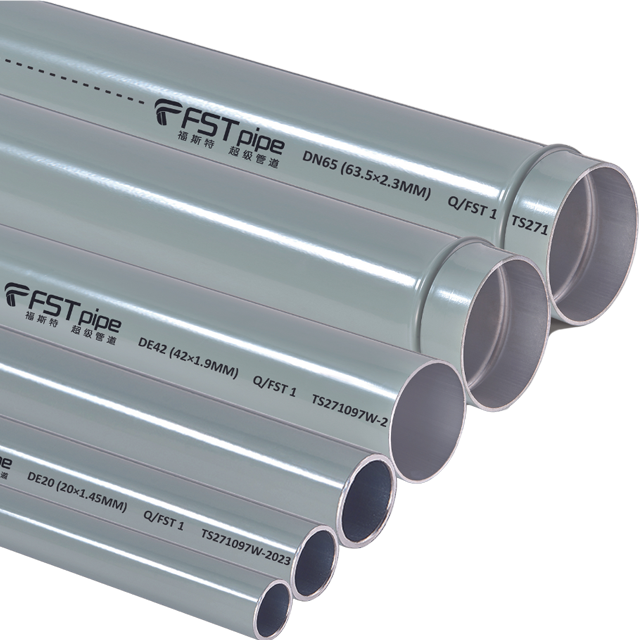

El aluminio extruido domina actualmente el panorama industrial. Ofrece relaciones excepcionales entre resistencia y peso. Por lo general, verá una presión de trabajo de tubería de aluminio de alrededor de 232 PSI (16 bar). El aluminio nunca se oxida ni se escala internamente. Las paredes interiores lisas evitan caídas de presión por fricción. Esto mantiene una velocidad del fluido constante durante décadas de uso. Los sistemas de aluminio siguen siendo el punto de referencia para el suministro de aire limpio a alta presión.
Las tuberías de acero de paredes pesadas ofrecen enormes índices de presión inherente. Pueden soportar abusos externos extremos en entornos hostiles. Sin embargo, el acero plantea importantes riesgos operativos. La humedad en el aire comprimido provoca oxidación interna. Los recubrimientos galvanizados eventualmente se desprenden bajo cargas cíclicas. Esta corrosión crea superficies internas rugosas. La acumulación de sarro restringe el flujo y reduce artificialmente la presión disponible en el punto de uso final.
Nunca debes utilizar PVC para gas comprimido. Las clasificaciones de presión de líquido no se aplican a gases compresibles. El agua no se comprime. Si una tubería de agua se rompe, simplemente gotea. El aire se comprime mucho. Si una tubería de PVC falla bajo la presión del aire, la energía almacenada se libera instantáneamente. El plástico se rompe y se convierte en metralla mortal. OSHA prohíbe estrictamente el PVC estándar para aplicaciones de aire comprimido debido a estos riesgos de explosión.
El cobre proporciona aire limpio y soporta altas presiones fácilmente. Muchas instalaciones médicas dependen de líneas de cobre. Sin embargo, el cobre presenta enormes obstáculos de instalación. Los costes de las materias primas fluctúan enormemente. La soldadura fuerte requiere permisos de trabajo en caliente, mano de obra especializada y un tiempo de inactividad prolongado. Las uniones de cobre a menudo fallan si el proceso de soldadura introduce puntos débiles.
Tipo de material | Clasificación de presión típica (estándar) | Resistencia a la corrosión | Modo de falla bajo presión de gas |
|---|---|---|---|
Aluminio extruido | 232 PSI / 16 barras | Excelente (escala cero) | Rendimiento controlado |
Hierro negro | 300+ PSI | Pobre (oxidación severa) | Fugas de hilo, adelgazamiento estructural. |
Plástico PVC | No clasificado para gasolina | Excelente | Catastrófica explosión de metralla |
Cobre (Tipo L) | 250+ PSI | Excelente | Separación de juntas de soldadura |
Los marcos regulatorios protegen al personal de la planta de prácticas de ingeniería peligrosas. Cumplir con los estándares reconocidos de tuberías de aire comprimido mitiga la responsabilidad y garantiza la longevidad operativa. Los gerentes de planta deben comprender estos códigos rectores.
La Sociedad Estadounidense de Ingenieros Mecánicos (ASME) dicta el diseño de tuberías de presión. ASME B31.1 cubre tuberías de energía. ASME B31.9 cubre tuberías de servicios de construcción. Estos códigos definen espesores mínimos de pared, valores de tensión permitidos y requisitos de prueba de juntas. Los sistemas compatibles garantizan que los materiales puedan soportar cargas cíclicas presurizadas continuas. Los ingenieros confían en estos cálculos para evitar la fatiga estructural con el tiempo.
La Administración de Salud y Seguridad Ocupacional (OSHA) hace cumplir estrictos mandatos de seguridad en el lugar de trabajo. Las regulaciones de OSHA se enfocan en líneas presurizadas expuestas. Requieren válvulas de alivio de presión apropiadas en tanques receptores y centros de distribución. Los inspectores de OSHA imponen habitualmente multas severas por materiales prohibidos como el PVC. Se basan en la Cláusula de Deber General para penalizar las instalaciones de tuberías inseguras.
ISO 8573-1 regula las clases de pureza del aire comprimido. Los índices de presión y los índices de pureza se cruzan directamente. La degradación del material afecta a ambos simultáneamente. Cuando las tuberías de hierro se oxidan, pierden espesor de pared. Esto reduce la presión de explosión real. Al mismo tiempo, las partículas de óxido contaminan el flujo de aire, violando las clases de pureza ISO. La elección de materiales no corrosivos satisface tanto los estándares de seguridad de la presión como los de calidad del aire.
Los ingenieros de instalaciones tienen una inmensa responsabilidad. Una tubería aérea rota puede causar lesiones graves o fatales. El estricto cumplimiento de las normas publicadas sirve como protección vital contra la responsabilidad. Cuando construye sistemas de acuerdo con las pautas de ASME y OSHA, demuestra la debida diligencia. El cumplimiento documentado protege a la empresa durante las auditorías de seguridad y las evaluaciones de seguros.
La fabricación en gran volumen requiere una ingeniería dinámica de fluidos precisa. No se pueden adivinar los diámetros de las tuberías basándose en la estética visual. El tamaño adecuado garantiza que el aire comprimido llegue a las herramientas con la presión correcta.
Ciertas industrias exigen umbrales de presión elevados más allá del aire estándar del taller. El moldeo por soplado de PET, el corte por láser y la fabricación pesada dependen de una fuerza enorme. Estas aplicaciones a menudo requieren una tubería de aire robusta de 13 bar (aproximadamente 188 PSI) o incluso configuraciones superiores. Los sistemas estándar de 100 PSI detendrán los equipos de producción en estos entornos. Debe hacer coincidir la especificación del material con la demanda de presión máxima.
El diámetro de la tubería se cruza directamente con la velocidad y la fricción. Debemos seguir protocolos de tallaje específicos:
Determine los CFM máximos: calcule el total de pies cúbicos por minuto requeridos por todas las herramientas simultáneas.
Calcule la velocidad del aire: fuerce grandes volúmenes a través de tuberías pequeñas y la velocidad se disparará. La alta velocidad crea una fricción masiva en la pared interna.
Ampliar el cabezal principal: la fricción provoca caídas de presión artificiales. Se pierde PSI viable incluso antes de que el aire llegue a la herramienta. El aumento del diámetro de la tubería reduce la velocidad y preserva la clasificación de presión estática.
Un sistema es tan fuerte como su componente más débil. Su tubería de aluminio puede tener una clasificación de 232 PSI. Sin embargo, si instala una válvula de aislamiento barata con capacidad para 125 PSI, la capacidad total del sistema cae a 125 PSI. Debe auditar cada conector, bajada flexible y acoplador de desconexión rápida. Garantice una compatibilidad total en toda la red neumática.
Los materiales excelentes fallan con malas prácticas de instalación. Los mecánicos deben ensamblar la red de tuberías correctamente para preservar las clasificaciones de presión del fabricante. Con frecuencia observamos puntos de falla específicos en el campo.
Los métodos de instalación dictan la resistencia de las juntas. Las uniones roscadas en tuberías de acero eliminan el espesor de la pared, creando puntos débiles inherentes. Los accesorios de conexión a presión requieren extremos de tubería perfectamente desbarbados. Si los mecánicos dejan bordes afilados, cortan las juntas tóricas internas. Esto provoca fugas inmediatas de alta presión. Los accesorios de compresión proporcionan una mordida excelente, pero requieren un torque preciso. Apretar demasiado aplasta la tubería. La carga cíclica continua prueba cada punto de conexión diariamente.
Los compresores de aire generan vibraciones intensas. Estos armónicos viajan por la red de distribución. Un anclaje inadecuado provoca una grave fatiga del metal. Si separa demasiado los soportes, la tubería se hunde y vibra violentamente. Este movimiento continuo debilita las articulaciones con el tiempo. Compromete la clasificación de presión inicial y eventualmente causa fracturas. Debe seguir las pautas del fabricante para determinar el espacio máximo entre colgadores.
Los cambios de temperatura provocan expansión y contracción lineal en tramos de tubería largos. Un tramo de aluminio de 300 pies se alargará físicamente a medida que aumente la temperatura ambiente de la instalación. Si monta la tubería con firmeza en ambos extremos, las fuerzas de expansión deformarán el metal o volarán los accesorios. Debe instalar bucles de expansión diseñados o juntas de expansión especializadas. Estos componentes absorben el movimiento lineal y previenen tensiones estructurales peligrosas.
Su decisión de adquisición va más allá de las materias primas. Necesita un socio técnico que comprenda la dinámica de fluidos. Seleccionar el proveedor adecuado de tuberías de aire comprimido garantiza una instalación segura y optimizada.
Un proveedor cualificado proporciona una amplia documentación técnica. No sólo venden cajas de accesorios. Ofrecen cálculos exactos de caída de presión basados en su diseño específico. Proporcionan tablas de tamaño claras y tablas completas de reducción de temperatura. Este soporte de ingeniería evita costosos errores de subdimensionamiento. Debe exigir una revisión de su esquema por parte de sus ingenieros de aplicaciones antes de comprarlo.
Evalúe cuidadosamente la garantía del fabricante. Lea la letra pequeña sobre fallas de presión y defectos de materiales. ¿La garantía cubre reventones catastróficos de juntas? ¿Especifica límites a la carga cíclica? Los sistemas de aluminio generalmente ofrecen décadas de longevidad sin mantenimiento. Asegúrese de que el proveedor respalde sus afirmaciones estructurales con una sólida garantía de varios años. Una garantía sólida refleja un estricto control de calidad durante el proceso de fabricación.
El diseño de una red neumática segura y de alto rendimiento requiere una estricta atención al detalle. Debe determinar con precisión sus necesidades máximas de CFM y PSI. Aplique los multiplicadores de reducción de temperatura correctos para encontrar sus verdaderos límites de presión de trabajo. Mantenga un estricto factor de seguridad de 4:1 para evitar explosiones. Seleccione siempre materiales validados por las normas ASME y OSHA, evitando por completo los plásticos peligrosos.
Su próximo paso implica actuar en la planta. Audite su sistema actual para detectar caídas de presión notables o juntas con fugas. Consulte con un ingeniero de aplicaciones calificado para calcular el tamaño preciso de la tubería para futuras expansiones. Actualizar su infraestructura hoy garantiza la seguridad del operador y una producción estable en los años venideros.
R: Los fabricantes de renombre diseñan sistemas utilizando un factor de seguridad de 3:1 o 4:1. Esta relación separa la presión de trabajo máxima permitida de la presión de rotura real. Proporciona un amortiguador estructural crítico contra sobretensiones inesperadas del compresor e impactos mecánicos.
R: No. El diámetro de la tubería afecta el volumen de flujo (CFM) y la velocidad del aire. La presión estática real viene dictada únicamente por la composición del material y el espesor de la pared. Sin embargo, un diámetro pequeño crea fricción, lo que provoca caídas de presión operativa.
R: Los compresores generan enormes cantidades de calor ambiental durante su funcionamiento. Las altas temperaturas ablandan los materiales y debilitan la integridad estructural. Debe aplicar cálculos de reducción térmica en ambientes calurosos, lo que naturalmente reduce los límites de presión de trabajo segura.
R: Absolutamente no. Nunca se deben utilizar tuberías de agua estándar de PVC o de pared delgada para gases comprimidos. El aire almacena una enorme energía cinética cuando se comprime. Si la tubería falla, se crea una explosión peligrosa. Esto viola los estrictos mandatos de seguridad de OSHA.
