En una fábrica nueva, el aire comprimido suele ser el servicio más caro que circula por la instalación. Un diseño mal planificado conduce inevitablemente a caídas de presión, demanda artificial y costos de energía inflados con el tiempo. Para los ingenieros de instalaciones y gerentes de planta, la fase de diseño sigue siendo la única ventana para diseñar un sistema que equilibre los gastos de capital iniciales con los costos operativos a largo plazo. La modernización de una planta de producción activa siempre interrumpe las operaciones diarias e incurre en enormes costos inesperados. Esta guía describe las opciones arquitectónicas críticas para nuevas construcciones industriales y los criterios esenciales de evaluación de materiales. Descubrirá exactamente cómo optimizar los caudales y reducir la fricción desde el primer día. Finalmente, proporcionamos el marco exacto necesario para examinar y seleccionar un socio de implementación confiable para la próxima expansión de sus instalaciones.
La arquitectura dicta la eficiencia: un diseño de circuito de aire (anillo principal) es el estándar de la industria para las fábricas nuevas, ya que ofrece un flujo multidireccional que minimiza la caída de presión en comparación con los sistemas derivados.
La elección del material afecta el retorno de la inversión (ROI) de por vida: las modernas tuberías modulares de aluminio superan al acero galvanizado tradicional al eliminar la corrosión interna, reducir la fricción y reducir las horas de mano de obra de instalación.
La escalabilidad es una métrica mensurable: el tamaño adecuado debe tener en cuenta tanto los requisitos inmediatos de CFM (pies cúbicos por minuto) como un margen de seguridad del 20 al 30 % para futuras expansiones del equipo.
La investigación de proveedores requiere evidencia: un proveedor calificado de tuberías de aire debe proporcionar cálculos de flujo verificados, garantías transparentes de caída de presión y protocolos estrictos de prueba de fugas antes de la puesta en servicio.
Los administradores de instalaciones a menudo subestiman el impacto financiero de un sistema mal diseñado. La precisión es muy importante durante la fase de redacción inicial. La fricción provoca una pérdida de presión a medida que el fluido viaja a través de válvulas, codos y tramos rectos. Cada dos PSI de caída excesiva de presión obliga a su compresor principal a consumir aproximadamente un 1% más de energía. Los ingenieros universalmente llaman a esto la "regla del 1%". Si su sistema pierde 10 PSI en toda la planta, desperdiciará el 5% de la electricidad total de su compresor. Esta ineficiencia se agrava cada hora que opera su fábrica.
También corre graves riesgos al reducir el tamaño de sus tuberías. Las herramientas neumáticas deficientes ralentizan significativamente las líneas de producción. Cuando las máquinas automatizadas carecen de la presión adecuada, experimentan retrasos en los tiempos de ciclo o fallas totales. Los gerentes de planta a menudo intentan resolver este problema instalando compresores de refuerzo localizados. Estos impulsores consumen electricidad adicional e introducen puntos de mantenimiento innecesarios. Una configuración diseñada adecuadamente de distribución de aire de fábrica elimina la necesidad de estas soluciones de curita. Debe dimensionar sus tuberías correctamente desde el principio para proteger sus objetivos de producción.
La seguridad y el cumplimiento también impulsan el argumento comercial a favor de la precisión. Las normas de seguridad industrial dictan directrices estrictas para recipientes presurizados. Debe cumplir con ASME B31.1 para tuberías de energía. Se aplican equivalentes locales según su región. Además, la fabricación moderna exige un aire increíblemente limpio. Las normas ISO 8573 rigen los niveles de pureza del aire. La suciedad, el óxido y la humedad arruinan los equipos sensibles. El diseño y los materiales que elija dictan directamente si puede pasar estas estrictas auditorías de calidad y seguridad.

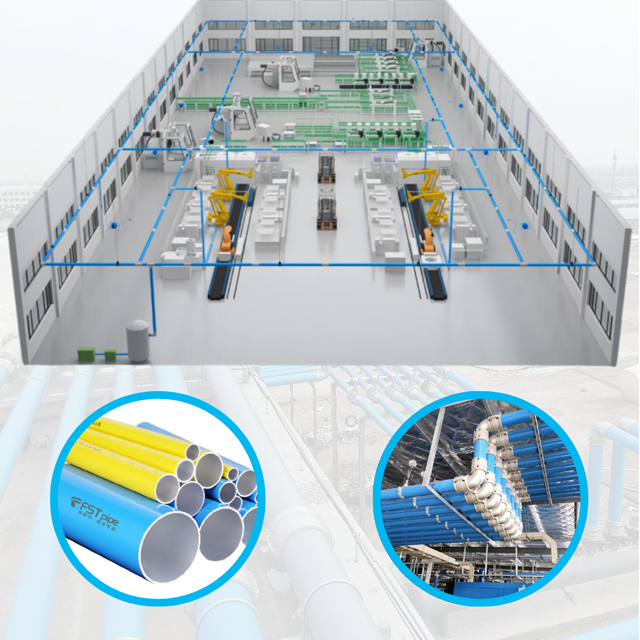

La elección del diseño estructural correcto determina la eficacia con la que el fluido se mueve a través de sus instalaciones. Una bien planificada red de aire comprimido minimiza la fricción y equilibra las caídas de presión automáticamente.
El fluido fluye en múltiples direcciones para llegar al punto de demanda. Este movimiento multidireccional reduce efectivamente a la mitad la longitud física de la tubería. Reduce drásticamente la velocidad del aire. El aire más lento encuentra menos fricción contra las paredes de la tubería. Una menor fricción significa una mejor retención de la presión al final de la línea.
Esta arquitectura es la opción no negociable para los cabezales principales de fábrica. Un diseño de circuito de aire cerrado garantiza una presión uniforme en todas sus instalaciones. Si varias máquinas de alta demanda se activan simultáneamente, el bucle extrae volumen de ambas direcciones. Esto evita caídas de presión localizadas. Proporciona una estabilidad inigualable para operaciones de fabricación continuas.
Este diseño utiliza una tubería lineal recta. La línea simplemente termina en la máquina final. No hay camino de retorno para el fluido. La velocidad sigue siendo alta porque el aire sólo viaja en una dirección. La alta velocidad crea un flujo turbulento y aumenta la pérdida de presión.
Sólo deberías utilizar sistemas de derivación para caídas muy cortas. Conectan el anillo superior principal a estaciones de trabajo específicas que se encuentran debajo. Tenga mucho cuidado aquí. La humedad se acumula fácilmente en los callejones sin salida. Sin un circuito de flujo continuo, la condensación queda atrapada e ingresa a sus herramientas neumáticas.
Las plantas grandes utilizan redes en anillo interconectadas. Instalan válvulas de aislamiento para distintas áreas de producción. Una fábrica enorme podría tener un circuito para la línea de montaje y un circuito separado para la sala de embalaje. Estos bucles se interconectan a través de un colector central.
Las rejillas zonificadas funcionan perfectamente para instalaciones de gran escala. Permiten distintas paradas de mantenimiento. Puede aislar y despresurizar una zona específica para agregar nueva maquinaria. El resto de la planta continúa funcionando sin interrupción. Esta arquitectura maximiza el tiempo de actividad general.
La selección de materiales afecta el rendimiento del sistema durante décadas. La superficie interior de sus tuberías determina los niveles de fricción y la pureza del aire. Evaluamos tres materiales principales para el diseño de sus tuberías de aire para ayudarlo a tomar una decisión informada.
El acero galvanizado y el hierro negro representan el antiguo estándar de la industria. Ofrecen una alta durabilidad física inicial. Muchos contratistas de mayor edad están muy familiarizados con el roscado de acero. Sin embargo, el acero pesa muchísimo. Este gran peso requiere elevadores de tijera, aparejos extensos y varios técnicos. Las máquinas roscadoras crean un entorno de instalación lento y desordenado. Lo más importante es que inevitablemente se producen incrustaciones internas y oxidación. Los compresores generan humedad. La humedad interactúa con el acero para formar óxido. El óxido se desprende y viaja río abajo. Esto degrada la calidad del aire y arruina los cilindros neumáticos con el tiempo.
El cobre proporciona un interior liso y resiste muy bien la corrosión. Ofrece excelentes características de flujo. Desafortunadamente, el cobre se vuelve prohibitivamente caro en las grandes fábricas. Los precios de las materias primas fluctúan enormemente. Además, el cobre requiere una soldadura que requiere mucho tiempo. Los técnicos deben soldar las uniones utilizando una llama abierta. Debe obtener permisos de trabajo en caliente para cada articulación. También necesita un técnico de vigilancia contra incendios dedicado en el sitio. Esto ralentiza todo el cronograma de construcción.

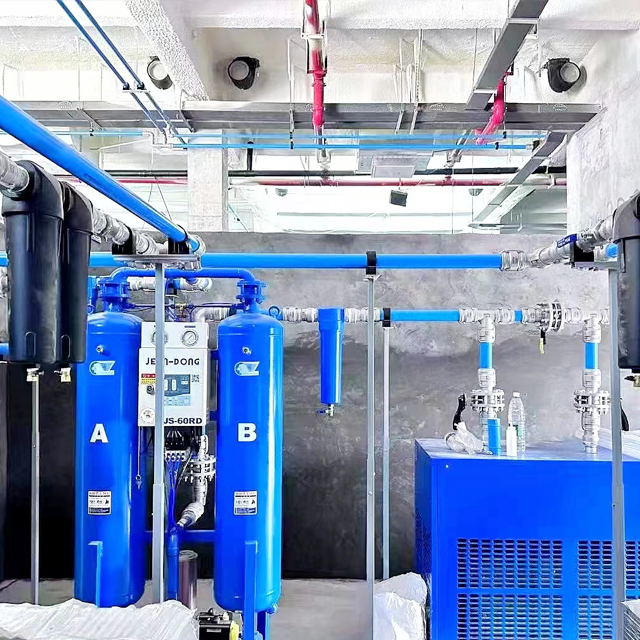

El aluminio extruido se ha convertido en el estándar moderno para las instalaciones industriales. El aluminio garantiza cero corrosión interna. Las tuberías limpias protegen permanentemente sus sensibles válvulas neumáticas. La pared interior ultralisa garantiza la menor fricción posible. Utiliza accesorios modulares livianos de conexión a presión. Los técnicos simplemente cortan el tubo, lo desbarban y lo introducen en el conector. Una junta tórica interna y un anillo de agarre aseguran la conexión al instante. Este sistema reduce drásticamente la mano de obra de instalación. La materia prima cuesta inicialmente más que el acero. Sin embargo, los enormes ahorros en mano de obra compensaron este gasto rápidamente.
Tipo de material | Resistencia a la corrosión | Velocidad de instalación | Nivel de fricción | Requisito laboral |
|---|---|---|---|---|
Acero Galvanizado | Bajo (se produce óxido interno) | Lento (Requiere subprocesos) | Alto (interior rugoso) | Levantamiento pesado, herramientas especializadas. |
Cobre | Alto | Lento (Requiere soldadura fuerte) | Bajo | Permisos de trabajo en caliente, brazers cualificados. |
Aluminio extruido | Máximo (cero óxido) | Rápido (presionar para conectar) | Más bajo (paredes lisas) | Herramientas ligeras y mínimas |
Dimensionar su red adecuadamente evita cuellos de botella. Un sistema de tamaño insuficiente limita la producción de la fábrica. Un sistema sobredimensionado desperdicia capital inicial. Un diseño equilibrado de las tuberías de aire requiere un cálculo cuidadoso. Considere estos cuatro parámetros de ingeniería críticos durante su fase de diseño.
Cálculo de la demanda máxima frente a la carga base: nunca diseñe exclusivamente para la carga teórica máxima posible. Aplicar un factor de diversidad. No todas las máquinas funcionan simultáneamente en una fábrica real. Calcule su carga base continua e identifique picos breves de demanda máxima. Los cálculos de flujo precisos evitan una costosa ingeniería excesiva y al mismo tiempo garantizan un suministro adecuado durante los cambios de turno.
Umbrales de velocidad: debe mantener la velocidad del fluido por debajo de 20 a 30 pies por segundo. La alta velocidad crea un flujo turbulento. La turbulencia transporta la humedad condensada directamente a sus máquinas. El flujo laminar más lento permite que la humedad caiga de la corriente de aire de manera segura hacia las patas de goteo designadas. El tamaño adecuado regula naturalmente esta velocidad.
Colocación estratégica de caídas: utilice siempre caídas de 'cuello de cisne' o de despegue superior. No toque directamente la parte inferior del encabezado principal. Un despegue superior crea un bucle físico ascendente. La gravedad evita que la condensación suba y pase por el circuito. Esta sencilla barrera física protege los costosos equipos neumáticos de daños catastróficos por agua.
Preparación para el futuro: los suelos de las fábricas cambian constantemente. Debe sobredimensionar su cabezal superior principal en un tamaño de diámetro estándar. Si los cálculos requieren una tubería de 2 pulgadas, instale una tubería de 2,5 pulgadas. La diferencia en el costo del material sigue siendo mínima durante la construcción inicial. Esta pequeña mejora actúa como la póliza de seguro más barata para una futura expansión de la fábrica. Puede agregar más máquinas más adelante sin reemplazar todo el circuito principal.
Elegir el socio adecuado determina el éxito del proyecto a largo plazo. Una mala instalación provoca fugas invisibles. Las fugas obligan a los compresores a funcionar continuamente, desperdiciando miles de dólares al año. Debe exigir pruebas estrictas a cualquier posible proveedor de tuberías de aire antes de firmar un contrato.
Requisito 1: Modelado de dinámica de fluidos previo a la instalación. Rechace a los proveedores que adivinan el tamaño de las tuberías basándose en su intuición. Exija mediciones CFM exactas. Pregunte por la velocidad calculada y las caídas de presión esperadas. Deben basar estos números en su plano de fábrica específico. Un socio profesional utiliza dinámica de fluidos computacional o software especializado para demostrar que su diseño funciona antes de tocar una sola tubería.
Requisito 2: Capacidades modulares llave en mano. Evaluar el inventario y las líneas de productos del proveedor. Deberían utilizar sistemas modulares de aluminio modernos. Las piezas modulares permiten modificaciones rápidas. Cuando el diseño de su fábrica eventualmente cambia, los equipos de mantenimiento pueden desatornillar un accesorio y redireccionar la tubería fácilmente. Los sistemas pegados o roscados requieren destrucción total para poder modificarlos.
Requisito 3: Auditoría posterior a la instalación (prueba de fugas). Exigir un estricto compromiso contractual en materia de control de calidad. El instalador debe realizar pruebas de fugas por ultrasonidos. También deben completar pruebas de mantenimiento de presión de 24 horas. Nunca debe aprobar el proyecto hasta que demuestren que el sistema mantiene la presión sin problemas.
Requisito 4: Garantía y Trazabilidad. Verifique la garantía del fabricante que cubre accesorios, válvulas y tuberías. Busque garantías que se extiendan a diez años o más contra fugas y corrosión física. Los proveedores confiables graban con láser los números de lote en sus accesorios. Esta trazabilidad garantiza la responsabilidad si alguna vez surge un defecto de fabricación.
Diseñar una red de fluidos robusta para una nueva fábrica requiere un cuidadoso acto de equilibrio. Debe sopesar los costos iniciales de material con la mano de obra de instalación y décadas de consumo de energía. Tomar atajos durante la fase de diseño siempre castiga al administrador de la instalación más adelante. La alta fricción, el óxido interno y las fugas invisibles destruyen la eficiencia.
Recomendamos encarecidamente utilizar de forma predeterminada un anillo principal de aluminio del tamaño adecuado. El flujo multidireccional estabiliza la presión sin esfuerzo. Las paredes lisas de aluminio eliminan el óxido y reducen la tensión del compresor. Trate su selección de proveedores como una asociación técnica vital en lugar de una simple compra de productos básicos. Exija modelado de fluidos y estrictos protocolos de prueba de fugas.
Tome medidas inmediatas antes de que finalicen sus planos. Programe una consulta con un experto en ingeniería calificado hoy. Solicite una revisión del diseño específico del sitio en función del espacio real de su maquinaria. Descargue una calculadora de tamaño de aire de fábrica dedicada para verificar de forma independiente sus demandas de CFM esperadas.
R: Las mejores prácticas de la industria dictan una caída de presión máxima del 5 % desde la descarga del compresor hasta el punto de uso más lejano. Lo ideal es que esta caída se mantenga por debajo de 2 a 3 PSI. El control estricto de la presión reduce el desperdicio de energía y mantiene las herramientas neumáticas funcionando con la máxima eficiencia.
R: Un circuito de aire permite que el fluido viaje en dos direcciones para llegar a cualquier punto de demanda. Este flujo multidireccional duplica efectivamente la capacidad de carga de la tubería. Reduce a la mitad la velocidad del aire. Una velocidad más baja reduce significativamente la fricción y la caída de presión, lo que ahorra energía sustancial durante la vida útil del sistema.
R: No. El PVC es explícitamente inseguro para gases comprimidos. Viola OSHA y otras normas de seguridad. El PVC se vuelve quebradizo con el tiempo. Si falla bajo presión, se rompe catastróficamente, produciendo metralla peligrosa. Utilice siempre metales aprobados como aluminio extruido, cobre o acero.
R: Como regla general, debe aumentar el tamaño del tubo colector principal en una dimensión estándar durante una nueva construcción. Por ejemplo, pase de una tubería de 2 pulgadas a una de 2,5 pulgadas. La diferencia en el coste del material sigue siendo mínima. Sin embargo, el costo de mano de obra para arrancar y reemplazar una tubería principal de tamaño insuficiente es inmenso.
