Los sistemas de vacío industriales exigen una precisión estricta. Son muy sensibles a las caídas de presión y a las microfugas. Esto hace que la elección del material y el diseño de las tuberías sea fundamental para la eficiencia operativa. Los materiales tradicionales como el acero o el PVC alguna vez fueron el estándar para estas redes. Sin embargo, conllevan importantes riesgos ocultos. El acero introduce fricción y óxido. El PVC plantea graves riesgos para la seguridad bajo presión negativa. El aluminio se ha convertido rápidamente en la opción preferida para las instalaciones modernas. Ofrece una relación resistencia-peso superior. También presenta una fricción interna mínima. Esta guía cubre los criterios técnicos y operativos que necesita. Exploraremos cómo diseñar una red de vacío confiable. Aprenderá sobre dimensionamiento preciso, selección de componentes, dinámica de flujo y evaluación de proveedores. Al final, comprenderá cómo construir un sistema resiliente. Puede optimizar el rendimiento de la bomba y eliminar fugas peligrosas.
Superioridad del material: El orificio interno liso del aluminio evita la fricción y la acumulación de desechos que degradan la eficiencia del vacío en los sistemas de acero tradicionales.
Selección de aleación: especificar una tubería de vacío de aluminio 6063 proporciona el equilibrio óptimo entre rigidez estructural, resistencia a la corrosión y precisión de extrusión.
Integridad del sistema: la estandarización de accesorios para tuberías de vacío de alta calidad es la forma más eficaz de evitar el costoso desperdicio de energía provocado por fugas.
Seleccionar el material adecuado sienta las bases de toda su red. Muchos sistemas heredados todavía dependen de materiales obsoletos. Sin embargo, los estándares de ingeniería modernos exigen un mejor rendimiento. Debe validar sus elecciones materiales según estrictos criterios de éxito. Podemos definir estos criterios analizando la seguridad, la eficiencia y la longevidad.
Muchas instalaciones antiguas utilizaban PVC para tuberías de vacío industriales debido a su bajo precio inicial. Esto presenta un riesgo operativo enorme. El PVC es inherentemente frágil. Se degrada rápidamente cuando se expone a la luz ultravioleta, aceites de compresores o fluctuaciones de temperatura. Bajo alta presión de vacío, el PVC conlleva un grave riesgo de implosión catastrófica. Los fragmentos de plástico pueden actuar como proyectiles peligrosos. Los estándares de cumplimiento de OSHA a menudo penalizan o restringen el uso de PVC en ambientes expuestos de aire comprimido o vacío. Debes evitar los plásticos para cualquier aplicación industrial crítica.
El hierro negro y el acero galvanizado siguen siendo comunes, pero no logran soportar un flujo de vacío eficiente. El acero sufre corrosión interna. Con el tiempo, la humedad dentro de las líneas provoca oxidación. Esta corrosión crea escombros descascarados. Cuando los desechos viajan hacia atrás bajo la presión del vacío, ingresan a las bombas de vacío. Esto destruye las paletas de la bomba y arruina los costosos componentes internos. El acero también es excepcionalmente pesado. Requiere aparejos complejos, maquinaria pesada y herrajes especializados para colgar. Además, las superficies internas rugosas de los tubos de acero crean un flujo turbulento. Esta turbulencia provoca una caída masiva de presión a lo largo de largas distancias.

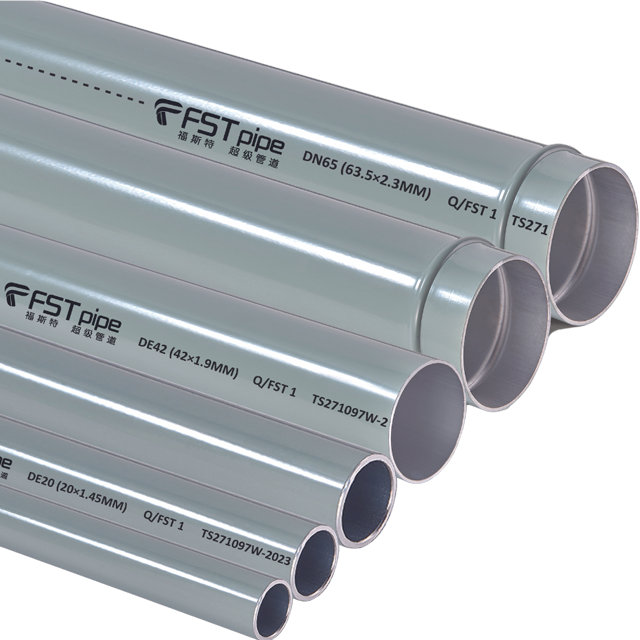

El aluminio resuelve los defectos fundamentales de los materiales heredados. Ofrece una excepcional resistencia a la corrosión. Las paredes internas nunca se oxidarán ni se desconcharán. Esto protege sus sensibles bombas de vacío de la ingestión de residuos. El aluminio también es significativamente más ligero que el acero. Puede instalarlo más rápido, requiriendo menos mano de obra y estructuras de soporte más livianas. La ventaja operativa más importante es la pared interior uniformemente lisa. Un orificio liso mantiene el flujo laminar. El flujo laminar reduce la fricción, minimizando la caída de presión en toda la red.
No todo el aluminio es idéntico. El estándar de la industria se basa en propiedades metalúrgicas específicas. Especificar un tubo de vacío de aluminio 6063 garantiza un rendimiento óptimo. La aleación 6063 combina aluminio con magnesio y silicio. Esta combinación proporciona una excelente precisión de extrusión. Los fabricantes pueden crear tubos perfectamente redondos. La redondez es fundamental para asegurar un sellado perfecto en los puntos de conexión. La aleación 6063 también cuenta con una alta resistencia a la tracción y una resistencia superior a la corrosión ambiental. Logra el equilibrio perfecto entre trabajabilidad y rigidez estructural.
La selección del material es sólo el primer paso. El diseño físico dicta la eficiencia con la que funcionan sus bombas. La mala geometría del diseño restringe el flujo de aire. Un bien diseñado sistema de tuberías de vacío requiere un cálculo cuidadoso. Debe tener en cuenta el tamaño, la pérdida por fricción y la expansión futura.
Las tuberías de tamaño insuficiente obstruyen los sistemas de vacío. Las tuberías sobredimensionadas desperdician capital. Debe dimensionar la tubería correctamente según los datos de ingeniería. Reúna los CFM (pies cúbicos por minuto) objetivo que requiere su maquinaria. Mida la longitud total del recorrido previsto. Determine su caída de presión máxima permitida. Finalmente, identifique su nivel de vacío operativo, generalmente medido en Torr o inHg (pulgadas de mercurio). Los niveles de vacío más profundos exigen diámetros de tubería más grandes para manejar el volumen ampliado de aire enrarecido. Consulte los diagramas de flujo empíricos específicos del aluminio para finalizar su diámetro.
Cada vuelta en su red de tuberías introduce fricción. La fricción restringe el flujo y reduce la eficiencia del sistema. Debe diseñar diseños con la menor cantidad de cambios de dirección posibles. Cuando los giros sean inevitables, recomiende curvas amplias sobre codos cerrados de 90 grados. Un codo afilado crea turbulencias repentinas. Una amplia curva redirige suavemente el aire, preservando el flujo laminar. Instale líneas de caída utilizando ángulos de 45 grados en lugar de intersecciones perpendiculares abruptas siempre que sea posible.
La geometría de la red dicta la distribución de la presión. Generalmente tiene dos opciones: red de anillo cerrado o tramos lineales sin salida. Un diseño de circuito cerrado suministra aire desde múltiples direcciones. Esto iguala la presión en toda la instalación. También ofrece redundancia. Si necesita aislar una sección para mantenimiento, el resto del circuito continúa funcionando. Los diseños lineales se ramifican como un árbol. Son más baratos desde el principio, pero sufren una degradación de la presión en los puntos finales más alejados. Utilice circuitos cerrados para instalaciones grandes. Reserve recorridos lineales para grupos de maquinaria pequeños y concentrados.
Tabla: Comparación de geometría de diseño de vacío
Tipo de diseño | Distribución de presión | Redundancia | Mejor caso de uso |
|---|---|---|---|
Anillo principal de circuito cerrado | Excelente y igualado | Alto (puede aislar secciones) | Grandes instalaciones, equipos dispersos. |
Carrera lineal sin salida | Se degrada en los puntos más lejanos | Ninguno | Talleres pequeños, tiradas con una sola máquina |
Las instalaciones crecen. Las líneas de producción se expanden. Se recomienda aumentar el tamaño del cabezal principal entre un 15 y un 20 % durante la fase de diseño inicial. Un cabezal principal ligeramente más grande se adapta fácilmente a futuras adiciones de equipos. Esto evita la necesidad de desmontar completamente el sistema más adelante. El costo incremental de un diámetro de tubería más grande es mínimo en comparación con la mano de obra que implica reinstalar un cabezal nuevo el próximo año.
Sus tuberías son tan seguras como sus eslabones más débiles. En las redes de vacío, las conexiones son los principales puntos de falla. Debes evaluar los componentes críticamente. Mantener la integridad del sistema depende en gran medida de sus elecciones de adaptación.
Muchos ingenieros tratan los accesorios como simples conectores. Debe enmarcarlos como peligros potenciales. Las microfugas introducen aire ambiental en el sistema. Esto obliga a sus bombas de vacío a trabajar continuamente para mantener la presión. El desperdicio de energía resultante es inmenso. También acorta drásticamente la vida útil de la bomba debido al exceso de trabajo. de alta calidad . Son obligatorios Eliminan estas fugas ocultas y estabilizan toda su operación. accesorios para tuberías de vacío
Diferentes secciones de su red requieren diferentes estrategias de conexión. Considere dos tipos de conexión principales.
Accesorios de compresión y de conexión a presión: son los mejores por su velocidad y modularidad. Utilizan una junta tórica interna y un anillo de agarre para asegurar la tubería. Requieren un estricto cumplimiento de los protocolos de desbarbado de tuberías. Los bordes ásperos cortarán la junta tórica interna y provocarán fugas inmediatas.
Accesorios ranurados: Son ideales para cabezales principales de gran diámetro. Proporcionan una inmensa rigidez estructural. Los instaladores hacen una ranura en el extremo de la tubería. Una carcasa mecánica se envuelve alrededor de la ranura y comprime una junta de alta resistencia. Esto maneja perfectamente altas tensiones y ligeras desalineaciones.
Los entornos industriales exponen los sistemas a condiciones duras. Debe evaluar cuidadosamente los materiales de las juntas tóricas. Las juntas tóricas estándar de nitrilo (Buna-N) funcionan bien para aplicaciones generales. Sin embargo, se degradan cuando se exponen a aceites sintéticos para compresores o al calor extremo. Las juntas tóricas de Viton (FKM) ofrecen una resistencia térmica y química superior. Haga coincidir el material de su sello según la exposición a aceites industriales específicos, productos químicos agresivos o temperaturas extremas presentes en sus instalaciones.
Las operaciones rara vez permanecen estáticas. La maquinaria se mueve. Las líneas de montaje cambian. Los herrajes mecánicos de aluminio ofrecen aquí una gran ventaja. Puedes desmontarlos y reconfigurarlos rápidamente. A diferencia del acero soldado o del PVC encolado, los accesorios mecánicos no requieren unión permanente. Simplemente despresuriza la línea, afloja el conector y modifica el diseño. Esta modularidad minimiza el tiempo de inactividad de la producción.
Incluso los diseños perfectos fallan si se ejecutan mal. Los desafíos de implementación existen en todos los entornos industriales. Debe preparar a su equipo de instalación para las realidades físicas únicas del aluminio.
El aluminio reacciona a los cambios de temperatura. Tiene un coeficiente específico de expansión térmica. Los tramos largos y rectos crecerán en ambientes cálidos y se encogerán en ambientes fríos. Debes gestionar este movimiento. Describa la necesidad de bucles de expansión o mangueras flexibles. Colóquelos estratégicamente en tramos largos y rectos. Las instalaciones con grandes fluctuaciones estacionales de temperatura requieren una planificación precisa de los espacios de expansión. Anclar rígidamente un tramo largo sin juntas de expansión hará que los accesorios se pandeen o exploten.
El aluminio requiere estrategias de suspensión diferentes a las del acero. Dado que el aluminio es más liviano, los intervalos de soporte pueden variar. A menudo, puedes espaciar más los colgadores en diámetros pequeños. Sin embargo, aún debes tener en cuenta la vibración dinámica. Las bombas de vacío generan vibraciones rítmicas. Estas vibraciones viajan por la tubería. Proporcionar directrices sobre los requisitos para colgar. Utilice soportes de aislamiento cerca de la bomba. Asegúrese de que las abrazaderas de soporte sujeten la tubería de forma segura sin aplastarla.
La mayoría de las fugas se deben a una mala preparación de las tuberías. Debes hacer cumplir estrictos protocolos de preparación. Los instaladores deben cortar la tubería perfectamente cuadrada.
Corte el tubo de aluminio con un cortatubos giratorio especializado para asegurar un borde de 90 grados.
Utilice una herramienta de biselado rígido para biselar el borde exterior de la tubería.
Utilice una herramienta de desbarbado para eliminar todas las virutas de metal internas.
Limpie el extremo de la tubería para quitar polvo o residuos.
Marque la profundidad de inserción exacta en el exterior de la tubería antes de empujarla dentro del accesorio.
Haga hincapié en los estrictos requisitos de biselado y desbarbado. Saltarse este paso deja rebabas afiladas. Estas rebabas cortan fácilmente la junta tórica del conector y destruyen el sello.
Nunca conecte maquinaria de producción antes de validar el sistema. Describa un procedimiento estándar para aislar la red. Primero realice una prueba de retención de vacío. Bombee el sistema hasta alcanzar el vacío operativo objetivo. Aísle la bomba usando una válvula de bola de alta resistencia. Controle el vacuómetro durante al menos una hora. Si la presión aumenta, tienes una fuga. Localice y repare todas las fugas antes de poner la maquinaria en funcionamiento.
La adquisición de materiales requiere la selección de socios estratégicos. Necesita más que un simple proveedor. Necesita un socio capaz de respaldar el ciclo de vida completo de su proyecto.
Busque un proveedor de tuberías de vacío dedicado que ofrezca profundidad técnica. No se conforme con los proveedores de materias primas. Los mejores proveedores ofrecen modelado interno CAD y BIM. Deben proporcionar servicios precisos de cálculo de la caída de presión. Este soporte de ingeniería garantiza que su diseño inicial sea físicamente viable antes de comprar una sola tubería.
Los proyectos industriales avanzan rápidamente. Los retrasos cuestan dinero. Evaluar los niveles de existencias nacionales del proveedor. Necesita un cumplimiento rápido de los componentes de nicho. Las juntas de expansión, las válvulas de gran diámetro y los adaptadores de transición especializados a menudo enfrentan pedidos pendientes. Elija un proveedor con un amplio inventario local para garantizar que su cronograma de implementación permanezca intacto.
La seguridad industrial no es negociable. Verifique que el sistema de tuberías cumpla con los estándares industriales reconocidos. Busque certificaciones ASME e ISO. Estas certificaciones garantizan índices de presión y pureza del material. Además, evalúe la amplitud de la garantía del fabricante. Una sólida garantía contra fallas por fugas demuestra una confianza suprema en sus diseños de extrusión y accesorios.
Los equipos de adquisiciones a menudo se fijan en el precio por pie de la tubería. Aconséjeles evaluar cotizaciones en función del valor total instalado. El aluminio cuesta más por adelantado que el PVC. Sin embargo, se instala en una fracción del tiempo. Las horas de mano de obra reducidas compensan fácilmente las cotizaciones de materiales más altas. Además, la modularidad reduce los gastos de modificaciones futuras. Concéntrese en la confiabilidad general y la eficiencia laboral al elegir el proveedor final.
Un sistema de vacío de aluminio bien diseñado actúa como un multiplicador directo de la eficiencia operativa y la vida útil de la bomba. Al alejarse de los materiales heredados, se eliminan los riesgos de oxidación, fricción e implosiones peligrosas. El aluminio ofrece un flujo laminar limpio que protege su costosa maquinaria. El tamaño adecuado dicta el éxito del flujo, mientras que los accesorios de primera calidad garantizan la integridad a largo plazo.
Debe priorizar la geometría de diseño precisa y los componentes de alta calidad sobre los económicos ahorros iniciales de material. Tomar atajos en los accesorios siempre resulta en un desperdicio de energía agravado. Trate su red de vacío como una utilidad vital en lugar de una idea de último momento.
Actúe hoy. Audite sus requisitos de flujo actuales e identifique áreas de pérdida de presión. Consulte con un ingeniero de aplicaciones calificado para especificar un diseño 3D preliminar. Si planifica cuidadosamente ahora, podrá construir un sistema industrial listo para décadas de rendimiento impecable.
R: Sí, mediante el uso de accesorios de transición roscados o adaptadores de brida, aunque se debe controlar la corrosión galvánica si metales diferentes están en contacto directo en ambientes húmedos.
R: La mayoría de los sistemas de aluminio comerciales están clasificados para aplicaciones de vacío medio a medio (normalmente hasta 1x10^-3 Torr o 29,9 inHg), lo que los hace muy adecuados para uso industrial estándar, pero verifique las especificaciones exactas con el fabricante.
R: No se requiere soldadura ni roscado. Por lo general, la instalación solo requiere un cortatubos estándar, una herramienta de desbarbado y llaves o llaves especializadas proporcionadas por el fabricante del accesorio.
