Las tuberías de tamaño insuficiente crean enormes cuellos de botella que restringen el funcionamiento completo de su planta. Esta falla crítica crea una caída excesiva de presión en toda su red de distribución. Este cuello de botella obliga a los compresores de aire a trabajar demasiado constantemente. Como resultado, los costos de energía aumentan rápidamente. Mientras tanto, su equipo neumático carece de la potencia constante que necesita para funcionar correctamente.
Resolver este problema requiere una planificación meticulosa y una ingeniería precisa. El tamaño adecuado de la tubería de aire comprimido equilibra los costos iniciales de material con la eficiencia energética a largo plazo. La confiabilidad operativa también depende en gran medida de este equilibrio estratégico. No respetar la dinámica de fluidos conduce inevitablemente a un desperdicio de electricidad y a un rendimiento deficiente de las herramientas.
Nuestro objetivo es sencillo. Nuestro objetivo es proporcionar a los ingenieros y directores de planta un marco riguroso. Aprenderá a evaluar los requisitos del sistema con precisión. Descubrirá cómo calcular las dimensiones exactas de su diseño. También cubrimos cómo conseguir una infraestructura confiable. La aplicación temprana de estos métodos correctos protege sus instalaciones y garantiza un tiempo de actividad máximo de producción.
La caída de presión total permitida desde el compresor hasta el punto de uso más lejano no debe exceder el 5% de la presión de funcionamiento.
Para determinar el diámetro de la tubería de aire comprimido es necesario tener en cuenta el caudal del sistema, la presión de funcionamiento, la longitud total de la tubería y la "longitud equivalente" de todos los accesorios y válvulas.
La preparación para el futuro es fundamental; Sobredimensionar ligeramente los cabezales principales hoy en día es significativamente más barato que reemplazar un sistema con cuellos de botella en cinco años.
La selección de materiales (como el aluminio de ánima lisa) afecta drásticamente los coeficientes de fricción y la precisión del tamaño a largo plazo.
Diseñar un sistema de distribución no se trata sólo de mover aire. Gira en torno a proteger sus márgenes financieros. Los pequeños errores de cálculo durante la fase de diseño se convierten en facturas de servicios públicos enormes con el tiempo.
La caída de presión mide la energía perdida por la fricción cuando el aire viaja a través de una red. Cada 2 PSI (0,14 bar) de caída de presión equivale aproximadamente a un aumento del 1 % en el consumo de energía del compresor. Si sus tuberías son demasiado estrechas, se producirán picos de fricción interna. El compresor empuja con más fuerza para compensar esta resistencia. Esto agota su presupuesto eléctrico rápidamente. Paga una prima invisible cada hora que funciona su compresor.
El tamaño correcto garantiza una presión estable exactamente en el punto de uso. Las herramientas neumáticas exigen índices de presión específicos para cumplir con los estándares de calidad y torque. La presión fluctuante arruina la consistencia del producto. Una caída repentina en la potencia del aire podría hacer que una llave dinamométrica no apriete lo suficiente un perno crítico. del tamaño adecuado Las tuberías de aire industriales solucionan este problema. Actúa como un depósito confiable, suministrando energía instantánea cuando varias herramientas se disparan simultáneamente.
Los gerentes de planta a menudo dudan ante el costo inicial de tuberías más grandes. Sin embargo, ofrecen ahorros eléctricos compuestos año tras año. Un sistema de baja fricción minimiza la resistencia. Recupera la prima de capital inicial a través de gastos operativos dramáticamente más bajos. Invertir en cabezales con las dimensiones adecuadas garantiza ahora la rentabilidad futura. El tamaño insuficiente ahorra unos pocos dólares hoy, pero mañana costará miles de electricidad desperdiciada.
No puede simplemente adivinar las dimensiones de su tubería basándose en diseños de instalaciones más antiguos. Diseñar un enrutamiento preciso requiere medir cuatro variables específicas con precisión.
Primero, debes establecer la demanda máxima de tu sistema. No todas las máquinas funcionan simultáneamente. Debe aplicar un factor de utilización o diversidad. Calcular el máximo real de aire comprimido caudal evita un tamaño insuficiente peligroso. Una instalación con cincuenta herramientas podría utilizar sólo veinte al mismo tiempo. Determine este flujo máximo realista antes de seleccionar cualquier tamaño físico de tubería.
A continuación, identifique los equipos más exigentes en su línea de producción. ¿Cuál es su presión más baja aceptable? Este objetivo se convierte en su estándar básico. Cada componente ascendente debe soportar esta línea de base específica. Si una máquina envasadora requiere 90 PSI para funcionar, su compresor debe generar suficiente presión para entregar 90 PSI en esa caída exacta, teniendo en cuenta toda la fricción intermedia.
La distancia física en línea recta sólo cuenta la mitad de la historia. La turbulencia interna altera significativamente el flujo de aire.
Codos: fuerzan al aire a cambiar de dirección, creando una resistencia masiva.
Tees: flujo de aire dividido, lo que induce ondas de presión que colisionan.
Válvulas: Restringen el tamaño del paso, aumentando la fricción localizada.
Debe traducir estas áreas turbulentas en "longitudes equivalentes" de tubería recta. Agregue estas longitudes equivalentes a la distancia física lineal de su tubería antes de calcular el diámetro final.
La velocidad es muy importante en la dinámica de fluidos. Los estándares de ingeniería dictan mantener la velocidad del aire por debajo de 20 a 30 pies/s (6 a 9 m/s) en los cabezales principales. Las velocidades más lentas minimizan el arrastre de humedad y reducen drásticamente la fricción. Las altas velocidades eliminan la humedad condensada de las trampas. A continuación, el aire rápido arroja esta agua hacia las sensibles herramientas situadas detrás. Mantener la velocidad baja protege su equipo y garantiza una entrega fluida.
¿Cómo se sintetizan estas variables en una decisión concreta? Sigue un marco de evaluación disciplinado y paso a paso. La transparencia en sus suposiciones garantiza un diseño final confiable.
Generalmente se elige entre dos métodos distintos para dimensionar. Las tablas de búsqueda empírica (nomogramas) ofrecen guías de tamaño visuales rápidas. Las ecuaciones de dinámica de fluidos proporcionan una mayor precisión matemática. Ambos son útiles dependiendo del alcance del proyecto.
Cuadro comparativo de métodos de tallas
Método de evaluación | Velocidad de uso | Nivel de precisión | Mejor aplicación |
|---|---|---|---|
Nomogramas de ingeniería | Rápido (búsqueda visual) | Moderado (rangos) | Estimaciones rápidas y dimensionamiento de sucursales simple. |
Fórmulas empíricas | Más lento (cálculo) | Alto (Métricas exactas) | Redes complejas y grandes cabeceras principales. |
Las instalaciones de fabricación rara vez permanecen estáticas. Las líneas de producción se expanden y la demanda crece. Recomendamos encarecidamente agregar entre un 25 % y un 30 % a sus supuestos actuales de caudal máximo. Esta zona de amortiguamiento estratégica se adapta a futuras ampliaciones de la planta sin problemas. El tamaño estrictamente para las necesidades actuales te arrincona. Un ligero sobredimensionamiento ahora evita una repetición total enormemente costosa dentro de cinco años.
Debe establecer un umbral estricto de aprobación/rechazo para su diseño. Un estándar universalmente aceptado permite una caída máxima de 0,3 bar en toda la red de distribución. Cualquier diámetro de tubería de aire comprimido propuesto debe cumplir con este estricto criterio. Calcula la caída total. Si el cálculo muestra una caída superior a su presupuesto, debe aumentar el tamaño del encabezado principal inmediatamente. No ceda en este umbral.
Las ecuaciones matemáticas suponen un factor de fricción específico. El material elegido determina si ese factor de fricción permanece estable o empeora durante la vida útil del sistema.
La rugosidad de la superficie interna dicta el rendimiento a largo plazo. El hierro negro y el acero galvanizado se degradan de forma predecible con el tiempo. En su interior se acumulan incrustaciones, humedad y óxido. Esta corrosión crea una textura interna rugosa. La superficie rugosa aumenta drásticamente la caída de presión a medida que pasan los años. Los materiales de ánima lisa evitan por completo esta degradación, asegurando sus cálculos matemáticos originales.

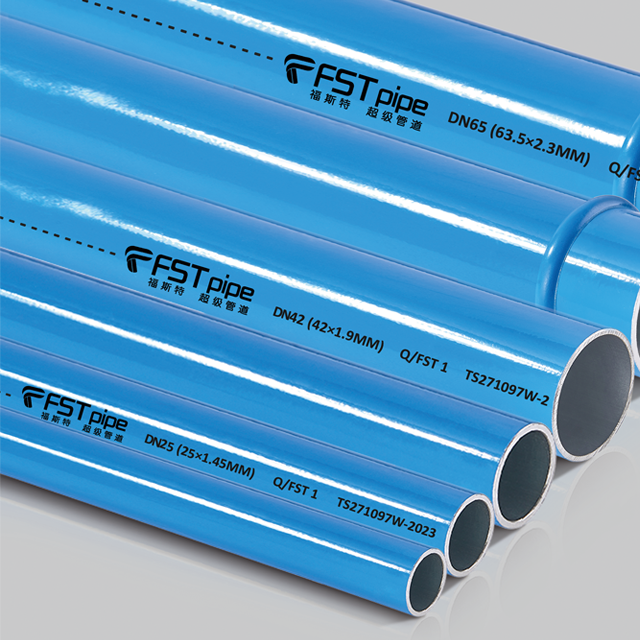

Elegir materiales modernos asegura su inversión. Por ejemplo, la instalación de una red de tuberías de aluminio DN20-DN200 garantiza un diámetro interior constante. Presenta una superficie sin corrosión. Su tamaño calculado el primer día sigue siendo perfectamente exacto en el décimo año. Las tuberías de acero eventualmente se estrechan debido al óxido interno, lo que impide el flujo de aire. El aluminio no se oxida, no se incrusta ni se degrada, lo que garantiza un consumo de energía constante.
El peso del material afecta en gran medida los plazos del proyecto. El aluminio es significativamente más ligero que el acero roscado tradicional. Este perfil más ligero permite una suspensión más sencilla de los techos de las instalaciones. Requiere hardware de montaje menos robusto. También facilita modificaciones más rápidas. Sus equipos de mantenimiento pueden adaptar el diseño rápidamente utilizando herramientas manuales sencillas, evitando por completo la maquinaria pesada de roscado.
La matemática perfecta falla si el enrutamiento físico es defectuoso. La geometría estructural y las mejores prácticas de instalación dictan el rendimiento operativo final.
La geometría del diseño transforma la eficiencia del sistema. Un diseño de circuito cerrado, comúnmente llamado anillo principal, reduce efectivamente a la mitad la caída de presión. El aire fluye en dos direcciones distintas para llegar a cualquier punto de alta demanda. Esta entrega de doble ruta minimiza los picos de velocidad. Las líneas sin salida, por el contrario, fuerzan a todo el aire a pasar por un único camino congestionado. Crean una fricción masiva en los extremos más alejados de la instalación.
La gravedad actúa como un separador de humedad muy eficaz. Debe golpear la parte superior del cabezal principal cuando dirija el aire hacia abajo. Estos elevadores curvados hacia arriba, a menudo llamados cuellos de cisne, evitan que la condensación fluya hacia las caídas del equipo. Si toca desde la parte inferior del cabezal, el agua condensada fluye directamente a sus herramientas neumáticas. Los cuellos de cisne obligan al agua a permanecer en el cabezal hasta que llega a un drenaje automático exclusivo.
Incluso un encabezado principal perfectamente calculado falla si se restringe en el punto final. Advierta a sus equipos de instalación sobre los riesgos de cuellos de botella comunes.
Mangueras flexibles de tamaño insuficiente: Las mangueras flexibles pequeñas restringen grandes cantidades de flujo.
Desconexiones rápidas económicas: los accesorios mal diseñados crean turbulencias internas severas.
FRL restrictivos: las unidades de filtro-regulador-lubricador deben coincidir con la capacidad de flujo de la gota.
Estos componentes pequeños y pasados por alto anulan fácilmente los beneficios de una tubería principal del tamaño adecuado. Especifique siempre accesorios para terminales que coincidan o superen los caudales requeridos.
El abastecimiento de materiales requiere una investigación rigurosa de sus proveedores. Un socio de adquisiciones sólido garantiza el éxito del proyecto más allá de la simple entrega de cajas de tuberías.
Mire mucho más allá de los catálogos de piezas básicos. Un de gran credibilidad proveedor de tuberías de aire comprimido proporciona un profundo respaldo técnico. Ofrecen validación de tamaño para sus planes propuestos. Proporcionan tablas de longitud equivalentes precisas probadas específicamente para sus accesorios únicos. Excelentes proveedores también brindan soporte CAD de diseño para garantizar que la geometría principal de su anillo sea estructuralmente sólida antes de que comience la instalación.
Evaluar las capacidades de almacenamiento de su almacén. ¿Tienen en stock una amplia gama de accesorios y diámetros localmente? La disponibilidad total de tamaños desde DN20 a DN200 es crucial para una implementación perfecta. Este amplio inventario respalda sus necesidades de instalación inmediata y sin demoras. También garantiza que habrá piezas de repuesto y componentes de expansión disponibles cuando su planta crezca en el futuro.
Verifique las certificaciones de seguridad de los proveedores directamente. Asegúrese de que sus materiales cumplan con las normas ASME, CE e ISO. Los sistemas de presión industriales conllevan riesgos físicos inherentes. Necesita garantías sólidas de varios años contra fugas y defectos ocultos de materiales. No acepte bajo ninguna circunstancia componentes de tuberías genéricos y no certificados. Las certificaciones garantizan que el material puede soportar décadas de presurización continua.
El dimensionamiento preciso de las tuberías es una estrategia continua de gestión de activos, no solo una tarea de construcción única. Una planificación adecuada determina la eficiencia con la que funcionará toda su planta durante décadas. Usted garantiza un consumo de energía predecible al priorizar cálculos precisos de diámetro, utilizar materiales de baja fricción y diseñar diseños de circuitos. El esfuerzo inicial dedicado a evaluar las variables se amortiza fácilmente mediante reducciones drásticas en los costos eléctricos del compresor.
Tome medidas hoy para optimizar su sistema. Audite la caída de presión actual de sus instalaciones desde la sala de compresores hasta la máquina más alejada. Consulte con un especialista en ingeniería para validar su próximo diseño. Asegure tuberías de alta calidad y sin corrosión para garantizar que su flujo de aire permanezca sin restricciones durante la vida útil de sus instalaciones.
R: Las tuberías de tamaño insuficiente provocan una velocidad excesiva del aire y fuertes caídas de presión. Su compresor debe trabajar demasiado para impulsar el aire a través de la restricción, lo que aumenta los costos de energía. Las altas velocidades también desgarran la humedad condensada a través de las trampas, llevando el agua directamente a las herramientas neumáticas sensibles, lo que provoca oxidación interna y una menor vida útil del equipo.
R: No. Recomendamos estrictamente no utilizar PVC. Viola las normas de seguridad de OSHA para gases comprimidos. El PVC se vuelve quebradizo con el tiempo y se degrada cuando se expone a los aceites de compresores. Cuando el PVC falla bajo alta presión, se rompe catastróficamente, enviando metralla de plástico peligrosa y afilada por el piso de la instalación.
R: Los caudales más altos exigen áreas internas de tubería más grandes. Si se fuerza un volumen masivo de aire a través de un tubo estrecho, la velocidad aumenta dramáticamente. Esta fricción provoca una grave pérdida de presión. Aumentar el diámetro de la tubería ralentiza el aire, lo que reduce la fricción y preserva la presión hasta el punto final.
R: Varía mucho según el diámetro interno de la tubería. Generalmente, un solo codo de 90 grados puede agregar entre 1 y 5 pies de tubería recta equivalente en fricción. Siempre debe consultar las tablas de longitud equivalente específicas del fabricante para realizar cálculos precisos durante la fase de diseño del diseño.
