La transición desde la tubería colectora principal hasta el punto de uso representa la zona de vulnerabilidad más crítica para caídas de presión y fugas en el sistema en cualquier instalación. Si bien los administradores de instalaciones a menudo dedican amplios recursos de ingeniería al dimensionamiento de las tuberías colectoras, el rendimiento real en última instancia depende en gran medida de los ramales. Los accesorios de tubería de aire utilizados en estas caídas secundarias dictan los verdaderos pies cúbicos por minuto (CFM) entregados directamente a sus herramientas y maquinaria neumáticas. Las conexiones deficientes inevitablemente obstruyen el flujo de aire. Hacen que las herramientas tengan un rendimiento inferior y obligan a los compresores a trabajar demasiado constantemente. Resolver estos cuellos de botella ocultos requiere una selección estratégica de componentes en cada punto de entrega. Creamos esta guía integral para proporcionar un marco técnico y operativo para diseñar redes de ramales eficientes, conformes y altamente escalables. Aprenderá exactamente cómo evaluar materiales, especificar componentes y asegurar conexiones sin fugas. Al optimizar estos puntos de transición críticos, garantiza que una presión constante llegue a todas las estaciones de trabajo en toda la planta de producción.
Los accesorios de derivación mal especificados causan la mayoría de las caídas de presión artificiales en los sistemas neumáticos industriales.
Los accesorios de aire de aluminio se han convertido en el estándar de la industria para nuevas instalaciones debido a su resistencia a la corrosión y su modularidad.
Seleccionar los accesorios en T y codo correctos es fundamental para minimizar la turbulencia y mantener un flujo de aire constante en el punto de uso.
La evaluación de un proveedor de tuberías de aire industriales requiere mirar más allá de los costos iniciales de los componentes para evaluar la modularidad, la disponibilidad y el cumplimiento de ISO del sistema.
Cada caída de rama introduce fricción en su red neumática. Cada cambio de dirección interrumpe el flujo laminar de aire comprimido. Cuando instala componentes de calidad inferior, inmediatamente crea oportunidades para microfugas. Estas fugas invisibles desperdician inmensas cantidades de energía del compresor con el tiempo. de alto rendimiento Los conectores de tuberías de aire eliminan este riesgo específico. Actualizar las conexiones derivadas estabiliza directamente la presión del sistema. Evita que su compresor de aire funcione constantemente para compensar la pérdida de aire.
¿Qué constituye una conexión de sucursal verdaderamente de alto rendimiento? Definimos el éxito a través de tres estrictos criterios de ingeniería. En primer lugar, la conexión debe garantizar un sellado sin fugas bajo vibración industrial continua. En segundo lugar, debe presentar una restricción mínima del flujo interno para mantener altos los niveles de CFM. En tercer lugar, necesita una tolerancia excepcional a la expansión térmica ambiental. Si un conector no cumple alguno de estos criterios, se convierte en un problema en la fábrica.
Los administradores de instalaciones a menudo pasan por alto la sombría realidad de la implementación de sistemas más antiguos. Los fontaneros y instaladores de tuberías pasan horas roscando tuberías de acero. Pasan el mismo tiempo soldando líneas de cobre en las vigas. Este intenso tiempo de mano de obra frecuentemente eclipsa el coste inicial del material de los propios accesorios. La elección de conectores modernos reduce drásticamente las horas de instalación. Mantiene los proyectos de mejora de las instalaciones estrictamente según lo previsto. Una instalación más rápida significa menos tiempo de inactividad para sus líneas de producción activas.
Los metales heredados históricamente dominaron las fábricas durante décadas. Los tubos de hierro negro y acero galvanizado presentan graves riesgos estructurales con el tiempo. La humedad interna inevitablemente provoca incrustaciones y oxidación en el interior de las tuberías de acero. Con el tiempo, las escamas de óxido se desprenden de las paredes de la tubería. Viajan rápidamente por los ramales y obstruyen las herramientas neumáticas sensibles. Además, los sistemas de acero exigen un roscado pesado y que requiere mucha mano de obra durante la instalación. La modificación de un ramal de acero requiere cerrar grandes secciones de la planta.
El cobre ofrece una confiabilidad significativamente mayor que el acero. Resiste excepcionalmente bien la corrosión interna. Muchas instalaciones todavía dependen del cobre para el suministro de aire limpio. Sin embargo, el cobre introduce una alta volatilidad en los precios de los materiales. Su instalación también requiere mano de obra especializada en soldadura. Los fontaneros deben utilizar llamas abiertas para unir las tuberías. Obtener permisos para trabajos en caliente ralentiza significativamente las mejoras de las instalaciones e introduce riesgos de incendio.

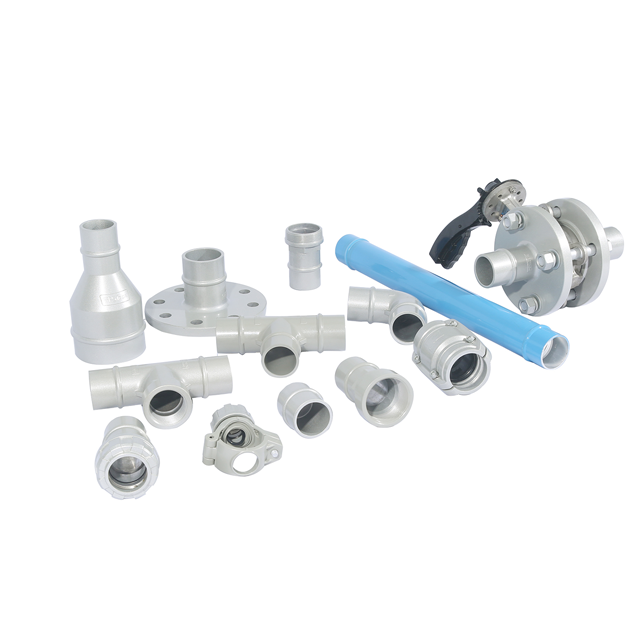

Hoy en día, los accesorios de aire de aluminio constituyen el estándar industrial reconocido. El aluminio estructural resulta ideal para ramales. Sigue siendo notablemente ligero y garantiza cero corrosión interna. El orificio interno liso garantiza una fricción mínima contra la corriente de aire. Esto maximiza el flujo de aire directamente a la aplicación. Los fabricantes ahora utilizan diseños de compresión o de conexión por presión para estos sistemas de aluminio. Estas modernas conexiones reducen drásticamente el tiempo de inactividad de la instalación.
Advertencia de seguridad: Nunca debe utilizar PVC para la distribución de aire comprimido. OSHA advierte explícitamente contra el uso de PVC en cualquier aplicación neumática. El aire comprimido almacena enormes cantidades de energía cinética. Si una tubería de PVC se rompe bajo presión, se rompe y se convierte en metralla peligrosa. Siempre especifique sistemas metálicos o de polímeros especializados aprobados para máxima seguridad de los trabajadores.
Resumen de características del material de tubería
Tipo de material | Resistencia a la corrosión | Método de instalación | Perfil de seguridad |
|---|---|---|---|
Hierro negro | Bajo (propenso a la oxidación interna) | Enhebrado | Seguro (alta presión de explosión) |
Cobre | Alto (sin óxido) | Soldadura fuerte (trabajo en caliente) | Seguro (Excelente durabilidad) |
Aluminio | Excelente (escala cero) | Empujar para conectar / Compresión | Seguro (cumple con OSHA) |
CLORURO DE POLIVINILO | No aplicable | Soldadura solvente | Peligroso (riesgo de metralla) |
El trazado adecuado de ramales minimiza las turbulencias y preserva la energía. Cada curva dura de 90 grados crea una resistencia al flujo significativa. El aire golpea la pared trasera de los accesorios en T y codos estándar de 90 grados . Esta colisión agresiva provoca caídas de presión inmediatas. Recomendamos encarecidamente utilizar codos amplios en su lugar. Los diseños de barrido guían suavemente el aire comprimido alrededor de la curva. Alternativamente, los ingenieros utilizan ángulos de 45 grados cuando el espacio de enrutamiento lo permite. Este simple ajuste mejora enormemente la eficiencia de la herramienta.
La conexión "Cuello de cisne" o cuello de cisne representa una de las mejores prácticas de ingeniería fundamentales. Nunca debes tocar un ramal directamente desde la parte inferior del encabezado principal. La condensación se acumula naturalmente en el fondo de los tubos colectores horizontales. Un grifo inferior drena el agua recogida directamente en sus herramientas neumáticas. En su lugar, bifurca la parte superior del encabezado. Dirija el tubo hacia arriba y luego déjelo caer hasta la aplicación. Esta configuración en T específica crea una barrera de gravedad. Evita con éxito que la contaminación por humedad arruine su maquinaria automatizada.
Las terminaciones en los puntos de uso requieren igual atención durante la fase de diseño. El ramal rígido debe eventualmente hacer una transición para adaptarse al movimiento. Por lo general, se conecta a una manguera neumática flexible o a un acoplador de desconexión rápida en la estación de trabajo. Asegúrese de que estos puntos de transición finales coincidan con los requisitos exactos de CFM de la herramienta adjunta. Restringir el flujo de aire en el último centímetro del sistema anula todos los esfuerzos de optimización anteriores.
Aquí hay algunos errores comunes que se deben evitar durante el trazado de ramales:
Usar codos de agua de plomería estándar en lugar de codos neumáticos de barrido.
La rama de rosca cae directamente desde la parte inferior de los cabezales horizontales.
Subdimensionar la conexión final de desconexión rápida en relación con la demanda de aire de la herramienta.
No asegurar el ramal a la pared, lo que permite que vibre excesivamente.

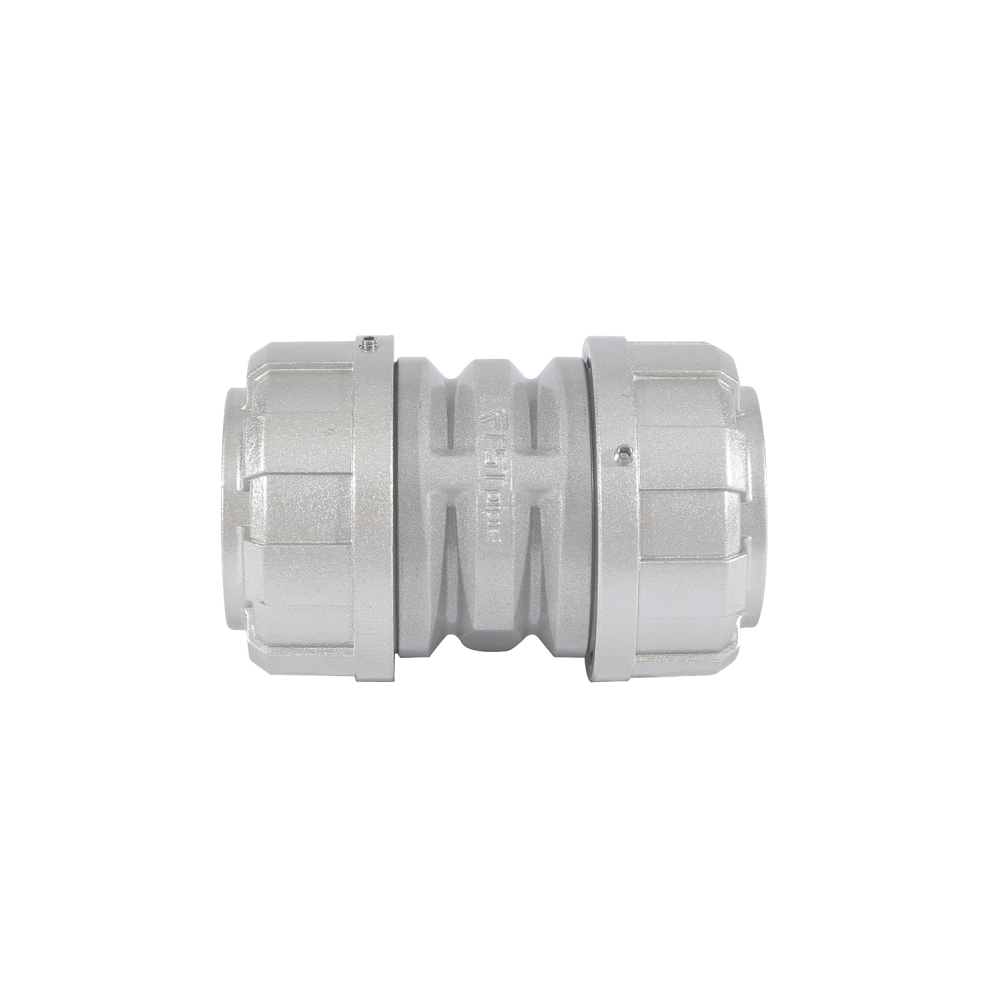

Un de alta calidad conector de tubería a tubería mantiene la integridad del sistema bajo estrés mecánico severo. Debe exigir una estricta integridad estructural de cada junta. Los mejores conectores cuentan con sellos de junta tórica doble. Utilizan anillos de agarre de acero inoxidable para un agarre absoluto en el exterior de la tubería. Sus cuerpos exteriores están compuestos de polímeros de ingeniería duraderos o aleaciones de aluminio robustas. Esta mecánica precisa garantiza que la tubería permanezca bloqueada permanentemente bajo presión.
La modularidad y la reutilización destacan como características igualmente importantes en las instalaciones modernas. Los diseños de las fábricas cambian constantemente para adaptarse a nuevos productos. Las líneas de producción se mueven. Necesita conectores que se adapten rápidamente a nuevos planos de planta. Los accesorios de primera calidad permiten a los administradores de las instalaciones modificar los ramales sin problemas. Puedes extender o reubicar las gotas sin cortar nuevos hilos. Nunca tendrás que desechar componentes viejos. Este alto grado de modularidad acelera significativamente las reconfiguraciones de las instalaciones.
La resistencia a las vibraciones sigue siendo un desafío principal para cualquier red neumática. La maquinaria industrial genera vibraciones fuertes y constantes. Prensas de estampado, máquinas CNC y brazos robóticos sacuden la infraestructura circundante. Los conectores derivados deben absorber estas frecuencias de forma segura. Deben mantener un sellado impecable a pesar del choque mecánico en curso. Busque juntas tóricas especializadas de calidad comercial diseñadas específicamente para entornos de alta vibración.
Siga este proceso numerado al evaluar la durabilidad industrial de un conector:
Verifique la presencia exacta de la tecnología de sellado con junta tórica dual.
Examine el material del anillo de agarre interno para confirmar que utiliza acero inoxidable.
Solicite y revise los datos de pruebas de vibración oficiales del fabricante.
Asegúrese de que el accesorio permita un desmontaje y reutilización no destructivos.
Verifique la clasificación de temperatura del accesorio para asegurarse de que sobreviva al calor ambiental de fábrica.
Obtener componentes confiables requiere una investigación cuidadosa y conocimiento de la industria. Los equipos de adquisiciones e ingeniería necesitan dimensiones de evaluación estrictas para tener éxito. Un proveedor calificado de tuberías de aire industriales proporciona mucho más que materias primas. Ofrecen soluciones integrales y de ingeniería. Actúan como socios para optimizar el consumo energético de sus instalaciones.
Utilice esta lista de verificación de evaluación al seleccionar proveedores potenciales:
Compatibilidad del sistema: ¿Ofrecen un ecosistema completo y de circuito cerrado? Necesita tuberías, válvulas, soportes y accesorios diseñados para funcionar perfectamente juntos. Mezclar marcas a menudo conduce a desajustes de tolerancia.
Cumplimiento y pruebas: busque siempre la compatibilidad con ISO 8573-1 con respecto a la calidad del aire y el recuento de partículas. Exija documentación clara de cumplimiento de ASME y OSHA. Verifique las clasificaciones explícitas de presión y temperatura para todas las piezas proporcionadas.
Inventario y plazos de entrega: las fábricas no pueden permitirse tiempos de inactividad prolongados esperando piezas simples. Evaluar los niveles de existencias nacionales del proveedor. Deben proporcionar piezas de repuesto rápidamente para mantener en funcionamiento sus líneas de montaje.
Garantía y soporte: resalte el inmenso valor de las garantías a largo plazo del fabricante. Los mejores proveedores ofrecen garantías de 10 años sin fugas. También brindan valiosa asistencia de software de diseño de sistemas para ayudarlo a optimizar diseños complejos.
La optimización de sus ramales requiere un diseño intencional y una selección rigurosa de componentes. Usar los accesorios adecuados se traduce directamente en facturas de energía más bajas. Reduce fundamentalmente el tiempo de inactividad general por mantenimiento. La actualización de las líneas de acero heredadas a sistemas modernos de aluminio elimina la contaminación por óxido para siempre. La especificación de codos amplios mantiene niveles de presión cruciales justo en la estación de trabajo.
Recomendamos encarecidamente a los administradores de instalaciones que actúen de manera proactiva hoy. Audite las caídas de su sucursal actual de inmediato. Escuche las fugas de aire obvias durante los turnos tranquilos. Mida las caídas de presión en el punto de uso utilizando manómetros precisos. Identifique cualquier tubería de PVC y programe su remoción inmediata.
Tome las medidas necesarias para asegurar su infraestructura neumática. Consulte con ingenieros de sistemas profesionales para auditar su flujo de aire. Descargue un catálogo técnico completo para especificar con precisión los componentes para su próxima instalación. La actualización de sus ramales garantiza el máximo rendimiento de toda la maquinaria automatizada en su planta de producción.
R: Recomendamos encarecidamente no mezclar diferentes marcas. Las tolerancias exactas del diámetro exterior (OD) varían ligeramente según el fabricante. Conectar piezas que no coinciden aumenta el riesgo de microfugas y reventones catastróficos. Además, mezclar marcas anula automáticamente la mayoría de las garantías de los fabricantes y compromete la seguridad del sistema.
R: Los accesorios de aire industriales de aluminio estándar suelen tener índices de presión máxima entre 190 y 232 PSI. Sin embargo, esta clasificación fluctúa según las temperaturas ambiente y de funcionamiento. Siempre debe consultar la hoja de especificaciones técnicas del fabricante específico para confirmar los límites operativos seguros para el entorno exacto de su instalación.
R: Sí, son muy seguros, siempre que utilice componentes de calidad industrial en lugar de accesorios de plomería estándar. Los accesorios de conexión a presión de calidad comercial utilizan anillos de agarre de acero inoxidable y juntas tóricas con alto contenido de nitrilo. Estos materiales avanzados soportan fácilmente vibraciones industriales intensas, expansión térmica y distribución continua de aire a alta presión.
