El diseño de sistemas de tuberías complejos a menudo requiere derivar un cabezal principal para alimentar líneas auxiliares más pequeñas. Esto crea un claro desafío de ingeniería: ¿cómo desviar el flujo y al mismo tiempo reducir el tamaño de la línea sin comprometer la integridad del sistema? La solución radica en la geometría específica del accesorio de tubería en T reductora . A diferencia de una T igual donde todos los puertos coinciden, una T reductora presenta un puerto de rama significativamente más pequeño que los puertos principales. Esta distinción es fundamental para los cabezales de distribución de fluidos, las modernizaciones de HVAC y las entregas de aire comprimido.
Seleccionar el componente correcto es muy importante para la salud operativa a largo plazo de la instalación. Minimiza la caída de presión, elimina posibles puntos de fuga asociados con conjuntos de bujes improvisados y garantiza el estricto cumplimiento de las normas de seguridad ASME/ASTM. Al comprender estos matices, los ingenieros y gerentes de adquisiciones pueden optimizar el rendimiento del sistema, garantizar la seguridad y reducir los costos totales de instalación.
Eficiencia de diseño: Las tees reductoras eliminan la necesidad de reductores o casquillos separados, lo que reduce los costos de materiales y la mano de obra de instalación.
Convención de nomenclatura: comprender la regla de lectura Ejecutar × Ejecutar × Rama es fundamental para evitar errores de adquisición.
Dinámica del flujo: a diferencia de las T iguales, las T reductoras alteran la velocidad y la presión del flujo; un tamaño incorrecto puede provocar cavitación o turbulencia.
Idoneidad del material: desde tuberías de aire de aluminio hasta acero al carbono, la elección del material dicta el método de fabricación (extrusión en frío frente a soldadura).
Para el ojo inexperto, los accesorios de tubería pueden parecer intercambiables, pero las diferencias funcionales entre una T igual y una T reductora dictan sus funciones específicas dentro de un sistema hidráulico o neumático. Comprender estas distinciones fundamentales es el primer paso para un diseño preciso de un sistema.
La principal diferencia radica en la geometría del puerto. Una T igual presenta tres puertos (A, B y C) que comparten exactamente el mismo diámetro. Los ingenieros suelen utilizarlos para mezclar fluidos o dividir el flujo en caminos iguales sin modificar intencionalmente las características de presión o velocidad. Son nodos de distribución.

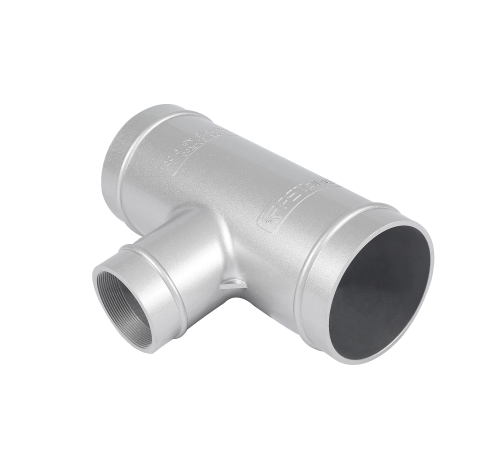

Por el contrario, una T reductora está diseñada con un puerto derivado (C) que es más pequeño que los puertos principales (A y B). Este componente está diseñado para distribuir fluido a equipos, instrumentos o líneas de caída más pequeños mientras mantiene la integridad de la presión del sistema principal. Es un nodo de regulación y distribución combinado en un solo herraje.
La reducción física del diámetro en el ramal tiene consecuencias hidráulicas inmediatas. Según los principios de la dinámica de fluidos, la reducción del diámetro en la rama aumenta naturalmente la velocidad del medio al tiempo que altera la presión. Mientras que las T iguales ofrecen una distribución uniforme del flujo ideal para colectores, las T reductoras son superiores para aplicaciones de flujo regulado donde es necesario desviar un volumen específico a un sistema satélite.
Aquí se requiere un dimensionamiento cuidadoso. Si la reducción es demasiado drástica sin ningún cálculo, puede crear turbulencia o cavitación (la formación de cavidades de vapor en un líquido) que puede dañar los componentes internos de las tuberías con el tiempo.
Seleccionar el tipo de conexión es tan importante como la geometría. El contexto de implementación a menudo dicta la elección:
Soldadura a tope (BW): son las más adecuadas para líneas permanentes de alta presión, como las de transmisión de petróleo y gas. La superficie interna lisa creada por la soldadura reduce la turbulencia y las pérdidas por fricción.
Soldadura por encaje/roscada: Se utiliza idealmente para tuberías de diámetro pequeño (normalmente menos de 2 pulgadas) y sistemas de mantenimiento de baja presión donde no se requieren rayos X de soldadura.
Tes mecánicas: Se encuentran frecuentemente en sistemas de protección contra incendios o ranurados. Esto implica sujetar una silleta a un orificio perforado en lugar de cortar la tubería, lo que permite realizar adaptaciones rápidas.
Los errores en la adquisición de tuberías son costosos y a menudo provocan retrasos en los proyectos y tarifas de reposición. La fuente de error más común es la mala interpretación de la nomenclatura de las tees reductoras. A diferencia de las tees iguales, donde un tamaño cubre todos los puertos, las tees reductoras requieren una secuencia específica para describirlas con precisión.
Los estándares de la industria utilizan una secuencia de nomenclatura estricta: tramo más grande (1) × tramo opuesto (2) × rama (3). Siempre debe leer primero la 'corriente' (la sección directa), seguida de la 'rama' (la salida lateral).
Por ejemplo, considere un accesorio listado como una T de 4' × 4' × 2'. Esta descripción indica que el tramo de tubería principal tiene 4 pulgadas de diámetro y la rama se reduce a 2 pulgadas. Si la lista era de 4' × 2' sin un tercer número, es una notación ambigua y probablemente incorrecta para una T.
Si bien las reducciones estándar son comunes, es posible que encuentre variaciones más complejas en una tabla de tamaños de T reductores:
Reducción estándar: este es el escenario más frecuente en el que la ejecución A es igual a la ejecución B y ambas son más grandes que la sucursal C.
Doble reducción: en sistemas de ingeniería específicos, es posible que vea Ejecución A > Ejecución B > Rama C. Por ejemplo, una T de 4' × 3' × 2' reduce el tamaño de la línea principal después de la rama. Esto es poco común pero útil en cabezales que reducen su tamaño a medida que se distribuye el fluido.
Prioridad de rama: independientemente del tamaño de las tiradas, el último número de la secuencia siempre se refiere a la rama. Memorizar esta regla es la mejor defensa contra errores al realizar pedidos.
Para garantizar la compatibilidad global, las dimensiones reducidas en T se rigen por estándares rigurosos. Para accesorios soldados a tope, ASME B16.9 establece la geometría y las tolerancias. Para accesorios forjados como soldaduras a encaje, ASME B16.11 es la autoridad. Estos estándares garantizan que una T comprada a un fabricante se alineará perfectamente con las tuberías procesadas por otro.
| NPS (tamaño nominal de tubería) | Diámetro exterior en bisel (ejecución) | Diámetro exterior en bisel (rama) | De centro a extremo (ejecución) | De centro a extremo (rama) |
|---|---|---|---|---|
| 2x2x1 | 60,3 milímetros | 33,4 milímetros | 64mm | 57mm |
| 3x3x2 | 88,9 milímetros | 60,3 milímetros | 86 milímetros | 76mm |
| 4x4x2 | 114,3 milímetros | 60,3 milímetros | 105mm | 89mm |
| 6x6x3 | 168,3 milímetros | 88,9 milímetros | 143 milímetros | 124mm |
La integridad de un accesorio se define no sólo por su forma, sino también por cómo se fabricó. El proceso de fabricación está directamente relacionado con la idoneidad del material y la clase de presión requerida para la aplicación.
Los diferentes tamaños y espesores de pared exigen métodos de producción específicos. El abultamiento hidráulico, también conocido como extrusión en frío, es el estándar para tees sin costura de alta calidad. En este proceso, se coloca un trozo de tubo en un molde y la presión interna del líquido 'exprime' la salida del ramal fuera del tramo principal. Esto garantiza un espesor de pared uniforme y una excelente integridad estructural.
Para diámetros más grandes o paredes más gruesas donde la extrusión en frío no es práctica, los fabricantes utilizan el prensado en caliente. Para tamaños extremadamente grandes y no estándar (que a menudo superan las 24 pulgadas), se utiliza la construcción soldada, donde la rama se suelda físicamente al tramo, aunque esto requiere pruebas rigurosas para garantizar que la costura pueda soportar las presiones del sistema.
La elección del material debe adaptarse al fluido transportado y a las condiciones ambientales:
Acero al carbono (ASTM A234): el caballo de batalla de las tuberías industriales. Se utiliza en líneas de agua, aceite y vapor donde la alta resistencia y el bajo costo son prioridades.
Inoxidable/Aleación (ASTM A403): Estos materiales no son negociables para entornos corrosivos, procesamiento de alimentos o fabricación de semiconductores. Proporcionan recorridos de flujo suaves y garantizan la higiene al evitar la acumulación de óxido.
Tubería de aire de aluminio : este material está revolucionando la distribución de aire comprimido. Una T reductora hecha de aluminio es liviana, completamente resistente a la corrosión e ideal para caídas desde arriba. A diferencia de las pesadas tuberías de acero que requieren maquinaria de roscado, los sistemas de aluminio suelen utilizar conexiones modulares que reducen el tiempo de instalación hasta en un 50%.
Al diseñar un sistema, los ingenieros a menudo se enfrentan a una elección: comprar una T reductora dedicada o construir un conjunto utilizando una T estándar y un casquillo. Si bien el montaje puede parecer conveniente si las piezas son escasas, la evaluación de ingeniería favorece en gran medida el montaje exclusivo.
Una T reductora dedicada es un componente único e integrado. Para construir un conjunto equivalente se requiere una T estándar más un reductor o casquillo. Este enfoque 'Frankenstein' introduce riesgos inmediatos. Una T reductora estándar tiene tres puntos de conexión. Un conjunto puede tener cuatro o cinco, según los adaptadores utilizados. Cada hilo o soldadura adicional es una ruta potencial de fuga. Además, el costo de mano de obra para ensamblar, sellar y probar múltiples juntas a menudo supera el precio de compra inicial de la T reductora correcta.
La optimización del espacio es otro factor crítico. Los paquetes de patines, las modernizaciones de HVAC y la maquinaria con tuberías internas tienen restricciones espaciales estrictas. Las T reductoras ocupan un espacio físico significativamente menor en comparación con un conjunto de T más reductor, lo que permite diseños de tuberías más ajustados.
En cuanto al rendimiento, los casquillos a menudo crean 'piernas muertas' o pasos abruptos en la trayectoria del flujo que generan turbulencia. Esta turbulencia provoca una caída de presión y una pérdida de energía. Una T reductora fabricada en fábrica presenta transiciones internas suaves y redondeadas que guían el fluido de manera eficiente hacia la rama. Esto es particularmente vital en sistemas de vacío, circuitos de agua de alta pureza y líneas de vapor de alta velocidad donde la estabilidad del flujo es primordial.
Desde la perspectiva del instalador, la T reductora es superior. Es autoalineante; no hay necesidad de preocuparse de que el reductor esté soldado ligeramente descentrado. Además, el aislamiento térmico es mucho más sencillo de aplicar a un único accesorio contorneado que a un conjunto voluminoso de piezas atornilladas.
Para asegurarse de recibir el componente correcto para su aplicación, utilice esta lista de verificación durante el proceso de especificación y adquisición. Previene los errores comunes de 'forma correcta, clasificación incorrecta' que comprometen la seguridad.
Clasificaciones de presión: asegúrese de que el programa del accesorio (p. ej., Sch 40, Sch 80) o la clase de presión (3000 lb, 6000 lb) coincida con el punto más débil de su sistema de tuberías. Un accesorio nunca debe ser el factor limitante de la presión del sistema.
Finalizar conexiones: verificar la compatibilidad. No intente mezclar roscas NPT con roscas BSPT sin los adaptadores adecuados, ya que esto provocará fugas. Para sistemas soldados, asegúrese de que el ángulo de bisel coincida con la tubería.
Cumplimiento: Para infraestructura crítica, verificar que los accesorios tengan los sellos ASTM o ASME necesarios. Esta certificación demuestra la composición del material y los límites de las pruebas de presión.
Costo total de propiedad (TCO): mire más allá del precio de etiqueta. Si bien una T reductora puede costar un poco más por adelantado que un casquillo de hierro fundido, el costo de instalación es significativamente menor debido a la reducción de la mano de obra de soldadura, roscado e inspección.
Una T reductora es mucho más que un simple conector; es un componente vital de regulación del flujo que simplifica la arquitectura del sistema y mejora la eficiencia hidráulica. Si bien las tes iguales sirven para la distribución, las tees reductoras son esenciales para la ramificación eficiente y la gestión de la presión en diversas aplicaciones, desde líneas de vapor industriales pesadas hasta modernas redes de tuberías de aire de aluminio.
Al evaluar el diseño de sus tuberías, evite la tentación de fabricar conjuntos de campo utilizando casquillos. Para sistemas críticos que involucran alta presión, aire comprimido o requisitos estrictos de higiene, opte siempre por tees reductoras fabricadas en fábrica. Ya sea que se fabriquen mediante abultamiento hidráulico o fundición de precisión, estos accesorios de ingeniería brindan la seguridad, la longevidad y el rendimiento en los que confía su instalación.
R: En la mayoría de los contextos industriales, son sinónimos. Sin embargo, el término 'T desigual' puede referirse técnicamente a un T donde los puertos de ejecución también son de diferentes tamaños (por ejemplo, A > B > C), mientras que 'T reductora' casi siempre implica que los puertos de ejecución son del mismo tamaño y solo la rama es más pequeña. Siempre verifique las dimensiones específicas (A x B x C) para estar seguro.
R: Sí, puedes, pero no se recomienda para sistemas permanentes o de alta presión. El uso de un casquillo introduce uniones roscadas adicionales, lo que aumenta el riesgo de fugas. También crea un 'escalón' en la trayectoria del flujo que provoca turbulencia y caída de presión. Una T reductora dedicada es más segura y eficiente.
R: La caída de presión se calcula utilizando el concepto de 'longitud equivalente'. Los fabricantes proporcionan datos que indican que una T específica crea una fricción equivalente a una cierta longitud de tubería recta (por ejemplo, una T de 4' puede equivaler a 20 pies de tubería). Esta longitud equivalente se suma al tramo total de tubería para calcular la pérdida de carga total.
R: Sí, son un componente central de los sistemas de aire comprimido modernos. Las tees reductoras de aluminio están diseñadas específicamente para caídas modulares. Son livianos, resistentes a la corrosión y generalmente usan conexiones de compresión o estilo equipaje, lo que elimina la necesidad de roscar o soldar.
R: Las tolerancias dimensionales se rigen por ASME B16.9 para accesorios soldados a tope. Por ejemplo, para accesorios de hasta NPS 24, la tolerancia fuera de ángulo y fuera de plano suele estar entre ±1% y ±2%, lo que garantiza que el accesorio se pueda soldar a la tubería sin requerir una fuerza excesiva para alinear las caras.
