El aire comprimido suele ser el servicio más caro de una planta de fabricación moderna. Las ineficiencias de distribución ocultas, como las fugas por pequeños orificios y las caídas de presión inducidas por la fricción, agotan directamente su presupuesto operativo diario. Los administradores de instalaciones reconocen cada vez más estos drenajes financieros silenciosos. En consecuencia, vemos un enorme alejamiento de la industria de materiales heredados como el hierro negro, el acero galvanizado y el cobre. Hoy en día, las modernas soluciones modulares dominan los nuevos diseños de plantas. Nuestro propósito aquí es proporcionar una evaluación objetiva y centrada en la ingeniería de por qué estos sistemas livianos sirven como estándar. Detallaremos exactamente cómo puede determinar si esta actualización es la opción financiera y operativa adecuada para sus instalaciones. Aprenderá los mecanismos detrás de la dinámica de fluidos mejorada, ahorros significativos en mano de obra de instalación y métricas de eficiencia energética procesables. Al eliminar las debilidades sistémicas, protege tanto los activos neumáticos posteriores como su rentabilidad general.
Eficiencia energética: la suave superficie interna del aluminio elimina las caídas de presión inducidas por la corrosión, lo que reduce directamente el consumo de energía del compresor.
Retorno de la inversión en mano de obra e instalación: Los sistemas de sujeción modulares y de conexión por presión reducen el tiempo de mano de obra de instalación hasta en un 50 % en comparación con roscar o soldar tuberías tradicionales.
Calidad del aire y protección de activos: Las propiedades no corrosivas garantizan un suministro de aire limpio, lo que extiende la vida útil de las herramientas neumáticas y los sistemas de filtración posteriores.

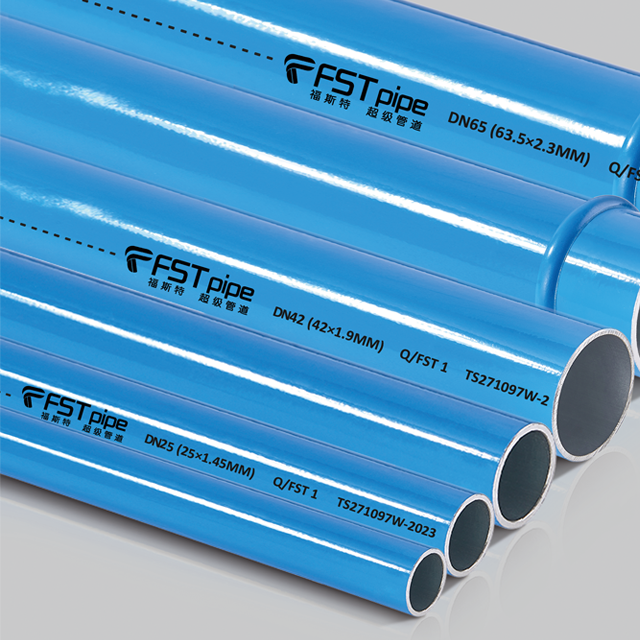

Escalabilidad: Las opciones de tamaño que van desde tuberías de aluminio DN20-200 permiten a las instalaciones estandarizar los materiales desde la sala de compresores hasta el punto de uso final.
El éxito de cualquier red de aire comprimido industrial exige unas bases de rendimiento estrictas. Necesita una presión de aire perfectamente constante que llegue a las herramientas operativas. Necesita aire excepcionalmente limpio y completamente libre de partículas. Debe mantener cero fugas en la vasta red aérea. Por último, desea una carga de mantenimiento continuo increíblemente baja. Desafortunadamente, los materiales de tuberías heredados no cumplen sistemáticamente estos exigentes criterios modernos durante una larga vida útil.
Examinemos la rápida degradación del acero y el hierro tradicionales. La humedad actúa como un subproducto inherente e inevitable del proceso estándar de generación de aire comprimido. Cuando el aire húmedo viaja a través de tuberías de hierro tradicionales, comienza casi de inmediato una oxidación severa. Las incrustaciones internas se acumulan progresivamente dentro de las paredes de la tubería. Este óxido crea una textura superficial interna muy irregular y dentada. El aumento de la fricción superficial interrumpe el flujo de aire, provocando graves turbulencias en la capa límite. Esta turbulencia crea directamente caídas de presión significativas en tramos largos de tuberías. En consecuencia, sus costosos compresores de aire deben trabajar mucho más duro solo para mantener una presión operativa mínima en los puntos de uso final.
Más allá del enorme desperdicio diario de energía, usted enfrenta pesadas cargas de trabajo físico. Los sistemas tradicionales exigen mano de obra de instalación altamente especializada y que requiere mucho tiempo. Los equipos de mantenimiento deben cortar y roscar cuidadosamente tuberías de acero extremadamente pesadas. Deben aplicar aceites de corte sucios, selladores pesados y cinta adhesiva. Cuando se opta por materiales de cobre, los plomeros deben soldar meticulosamente cada junta. Las plantas de fabricación activas requieren estrictos permisos de trabajo en caliente antes de que alguien encienda un soplete. Estos permisos de seguridad contra incendios introducen graves obstáculos para el cumplimiento. Exigen personal dedicado a la vigilancia contra incendios, lo que efectivamente duplica los costos de mano de obra para una simple modificación de rutina.
Además, algunas instalaciones intentan reducir los costos iniciales de construcción utilizando tuberías de PVC. Debes evitar esta peligrosa práctica por completo. El PVC presenta un enorme peligro para la seguridad física en la fábrica. Se vuelve muy quebradizo a medida que los aceites traza de compresores degradan los polímeros plásticos con el tiempo. Tras una ruptura repentina, el PVC presurizado explota violentamente formando metralla afilada. Debido a este defecto fatal del material, OSHA clasifica explícitamente el PVC como una violación grave de la seguridad en el lugar de trabajo para el transporte de gas comprimido.
Para hacer una comparación de materiales verdaderamente justa, debemos establecer criterios claros de evaluación de ingeniería. Debemos medir los costos iniciales de compra de material frente al total de horas de mano de obra de instalación. También evaluamos la longevidad general del material y las cargas de mantenimiento continuo.
Considere cómo los sistemas modernos de tuberías de aluminio se comparan con los tradicionales de cobre. El metal liviano maneja diámetros de tubería mucho más grandes de manera mucho más rentable. Sus equipos de instalación no requieren ningún permiso de trabajo en caliente. Simplemente junte los componentes y asegure los collares de bloqueo. El cobre tiene un historial histórico respetable en entornos de gases medicinales altamente especializados. Sin embargo, los metales modulares modernos igualan fácilmente la impresionante resistencia a la corrosión del cobre y evitan por completo los engorrosos protocolos de soldadura especializados.
A continuación, evaluamos estos sistemas frente a acero galvanizado pesado. Cuando se elimina el hierro bruto de la ecuación, se elimina por completo la contaminación por partículas. Nunca tendrá que preocuparse de que el óxido abrasivo se desprenda y destruya sus costosos cilindros neumáticos posteriores o sus sensibles medios de filtración. Además, se consigue una dinámica de fluidos interna significativamente mejor. Si necesita redireccionar un ramal específico más adelante, no necesita equipo pesado de roscado de tuberías motorizado en el taller. Es cierto que el acero al carbono estándar ofrece una mayor resistencia al impacto mecánico en bruto. Es posible que prefiera el acero pesado en zonas de industria pesada extrema donde ocurren con frecuencia golpes descuidados con montacargas. Sin embargo, puedes superar fácilmente esta pequeña vulnerabilidad. Simplemente instale bolardos de acero básicos o blindaje protector estructural alrededor de sus puntos de caída de metal más livianos en áreas de mucho tráfico.
Al analizar materiales, los ingenieros suelen revisar cuatro fases distintas de valor:
Fase de Compra Inicial: Costos de adquisición de materia prima y peso de envío.
Fase de instalación: Horas de mano de obra activa, requisitos de herramientas y alquiler de equipos especializados.
Fase Operativa: Gastos diarios de energía eléctrica y pérdidas por caída de presión por fricción.
Fase de Mantenimiento: Modificación de horas de inactividad y frecuencia continua de reparación de fugas.
La siguiente tabla describe cómo se comportan estos materiales en las condiciones industriales cotidianas.
Métrica de materiales | Aluminio Modulares | Acero Galvanizado | Cobre soldado |
|---|---|---|---|
Riesgo de corrosión interna | Ninguno (la capa de óxido protege) | Alto (óxido y sarro) | Bajo a Ninguno |
Metodología de instalación | Empujar para conectar/abrazadera | Uniones roscadas | Soldar / Soldar |
Riesgo de contaminación de herramientas | Extremadamente bajo | Alto (copos de óxido) | Bajo |
Peso físico relativo | Muy claro | Extremadamente pesado | Pesado |
Dificultad de modificación | Bajo (Se desmonta fácilmente) | Alto (Requiere corte) | Alto (Requiere trabajo en caliente) |
En última instancia, las tuberías de aire industriales de aluminio generalmente ganan en valor del ciclo de vida total. Podría tener un precio de material inicial más alto que el acero negro estándar. Sin embargo, las drásticas reducciones en la mano de obra de instalación, la conservación continua de energía y el mantenimiento simplificado lo convierten en un activo financiero muy superior.
La fabricación moderna exige soluciones de alta ingeniería. Mover aire de manera eficiente requiere una comprensión profunda de la dinámica de fluidos y la estabilidad mecánica.
Un orificio interior calibrado y perfectamente liso mantiene un coeficiente de fricción increíblemente bajo durante décadas de uso industrial intenso. Previene completamente las turbulencias en la capa límite. Esta geometría suave garantiza un flujo laminar y una entrega de presión estable en todo el piso de la planta. Debido a que el aire no encuentra resistencia a la fricción debido al óxido, sus compresores funcionan más fríos. Realizan ciclos con menos frecuencia, lo que ahorra enormes cantidades de electricidad.
El material presenta una relación peso-volumen excepcionalmente baja. Esta característica física reduce drásticamente la tensión de carga estructural en los techos de las instalaciones y las delicadas vigas del techo. Si el diseño de su planta de fabricación cambia, puede redirigir rápidamente líneas de distribución enteras. Los accesorios modulares permiten a los equipos de mantenimiento desmantelar y reconstruir secciones sin desechar el tubo central. Esta agilidad representa una mejora masiva con respecto a las redes soldadas o roscadas permanentemente.
Las opciones de tamaño estándar admiten una arquitectura de sistema sólida y escalable. El uso de diversos componentes de tuberías de aluminio DN20-200 le permite construir cabezales de distribución principales masivos y de alta capacidad. Puede realizar una transición sin problemas a estaciones de subdistribución mucho más pequeñas utilizando exactamente el mismo tipo de material base. La estandarización de sus componentes desde la sala de compresores hasta la línea de montaje evita los graves riesgos de corrosión galvánica asociados con la mezcla de metales incompatibles.
La vibración causa importantes dolores de cabeza operativos en las uniones roscadas de acero tradicionales. Pequeños micromovimientos eventualmente hacen retroceder los hilos, creando miles de fugas invisibles. Los métodos de conexión modernos mitigan esto maravillosamente mediante ingeniería avanzada:
Compresión de la junta tórica: Los sellos de nitrilo de precisión o FKM se expanden ligeramente bajo la presión del sistema, llenando cada espacio microscópico.
Anillos de agarre mecánicos: los dientes internos de acero inoxidable muerden firmemente el exterior de la tubería, evitando reventones accidentales.
Amortiguación de vibraciones: Los resistentes cuerpos de conexión de polímero absorben de forma segura las vibraciones microscópicas del compresor, protegiendo los tramos rígidos de las tuberías.
Abordemos de frente la objeción de compra más común. La materia prima suele costar más por adelantado que el acero galvanizado básico. Sin embargo, debe compensar este impacto inicial calculando agresivamente el ahorro total en mano de obra de instalación. Elimina por completo el tedioso corte de hilo. Evita comprar costosas maquinarias para roscar tubos. Una puesta en servicio física más rápida significa que sus instalaciones estarán operativas días o incluso semanas antes. El ahorro de mano de obra por sí solo normalmente iguala el presupuesto del proyecto incluso antes de encender el compresor.
La reducción de la caída de presión se traduce directamente en ahorros mensuales inmediatos en servicios públicos. Puede utilizar un marco de ingeniería simple para calcular los verdaderos rendimientos financieros. Cada dos PSI de caída de presión eliminada ahorra aproximadamente un uno por ciento en los costos totales de energía eléctrica del compresor. Considere un compresor estándar de 100 caballos de fuerza que funciona intensamente durante todo el año. Si una red modular fluida elimina una caída sistémica de diez PSI causada por tuberías viejas y oxidadas, ahorrará un cinco por ciento en el consumo de energía de esa máquina. Durante un período operativo de diez años, esta única métrica de rendimiento a menudo paga todo el proyecto de actualización de tuberías.
También se debe cuantificar el valor extremo de evitar paradas completas de la planta. Los sistemas tradicionales requieren días completos de inactividad para drenar, cortar y volver a roscar las tuberías para realizar modificaciones sencillas en el diseño. Por el contrario, es posible aislar de forma segura las redes modulares modernas utilizando válvulas de bola estándar de paso total. Su equipo de mantenimiento interno puede completar fácilmente la entrega de una nueva máquina en unas pocas horas un martes por la mañana, en lugar de pagar a los contratistas costosas tarifas de horas extras los fines de semana.
Debemos reconocer una realidad física central cuando trabajamos con metales. Se expanden y contraen junto con los cambios de temperatura ambiente. El aluminio presenta un coeficiente de expansión térmica específico. Un diseño rígido y bien delimitado inevitablemente se deformará o doblará con el tiempo a medida que la fábrica se calienta en verano. Debe diseñar estratégicamente bucles de expansión en los tramos largos y rectos del techo. Además, la utilización de soportes deslizantes adecuados permite que el material se mueva naturalmente a lo largo de su eje sin romper puntos críticos de conexión rígida.
El hundimiento crea puntos bajos peligrosos donde se acumula condensación destructiva. Para evitar el hundimiento y la tensión mecánica en las juntas, debe seguir pautas estrictas de espaciado de los soportes. Generalmente, el espacio entre soportes oscila entre cinco y diez pies. Esta distancia depende estrictamente del diámetro de la tubería, el espesor de la pared y las cargas internas de aire comprimido. Las mejores prácticas dictan colocar un soporte resistente directamente adyacente a cualquier componente pesado en línea, como filtros o válvulas de aislamiento grandes.
Los compradores deben evaluar cuidadosamente los riesgos de dependencia de un proveedor. Algunas marcas utilizan perfiles de conexión muy propietarios. Si ese fabricante interrumpe una línea de productos o cierra el negocio, no podrá conseguir piezas de repuesto fácilmente. Evaluar los pros y los contras estratégicos de estos ecosistemas cerrados frente a los sistemas de diámetro exterior (OD) universalmente compatibles. Los sistemas OD universales le permiten mezclar y combinar hardware libremente durante futuras ampliaciones de la planta.
Nunca comprometa los estándares de seguridad internacionales. Verifique siempre que la red elegida cumpla con las estrictas clasificaciones ISO para el suministro de aire comprimido. Asegúrese de que todos los componentes metálicos cumplan con las normas de cumplimiento de ASME B31.1 para tuberías de presión. Vuelva a verificar las clasificaciones de seguridad de presión y temperatura documentadas para garantizar que excedan significativamente los requisitos ambientales específicos de sus instalaciones.
No se limite a comprar materias primas por catálogo; asóciese con un verdadero activo de ingeniería. Busque proveedores industriales que ofrezcan modelado integral de diseños CAD en 3D. Deben ejecutar cálculos detallados de caída de presión y análisis de caudal completo antes de su compra. Esta ingeniería inicial evita que aparezcan costosos cuellos de botella después de la instalación. Los proveedores de renombre suelen utilizar archivos de modelado de información de construcción (BIM) para integrar perfectamente la red de aire en sus planos de techos eléctricos y de HVAC existentes.
Debe evaluar críticamente la duración y la amplitud real de la garantía del fabricante. Los sistemas industriales premium suelen tener garantías sólidas que superan los diez años. Además, exija una trazabilidad clara de la producción de juntas tóricas de sellado y componentes poliméricos. Los anillos de sellado baratos y no documentados se degradan rápidamente cuando se exponen al arrastre de aceite sintético del compresor, arruinando su costosa inversión.
Para avanzar de manera eficiente, audite las caídas de presión actuales del sistema de inmediato. Instale manómetros sencillos en la descarga del compresor y en la herramienta neumática más alejada. Calcule sus pérdidas financieras iniciales en función de la diferencia. Podría solicitar una instalación piloto pequeña y localizada para probar de primera mano la modularidad de presionar para conectar. Comience hoy a modelar su retorno de la inversión a largo plazo para crear un caso de negocio convincente para la gestión de instalaciones.
Actualizar la infraestructura de sus instalaciones implica una inversión inicial altamente estratégica. Sin embargo, las redes modulares modernas superan matemáticamente a los materiales metálicos heredados en todos los parámetros de ingeniería cruciales. Ofrecen ahorros de mano de obra física incomparables, conservan energía eléctrica inmensamente costosa y ofrecen una adaptabilidad superior de las instalaciones. La transición para abandonar el hierro propenso a oxidarse representa una profunda mejora de capital a largo plazo en lugar de un simple gasto de mantenimiento operativo. Le recomendamos encarecidamente que descargue hoy mismo una tabla completa de tamaños de tuberías. Alternativamente, programe una auditoría energética de aire comprimido dedicada para exponer fugas financieras ocultas. Solicite una consulta técnica de inmediato para diseñar a medida el diseño perfecto para su planta de producción activa.
R: Sí. Puede integrarlos fácilmente utilizando accesorios de transición y uniones dieléctricas especializadas. Estos componentes evitan el contacto directo de metal con metal. Esto elimina de forma segura el riesgo de corrosión galvánica, que ocurre cuando metales diferentes interactúan cerca de la humedad. Los adaptadores permiten una conexión perfecta a cabezales de cobre soldados o de acero roscados existentes.
R: Las redes industriales estándar manejan cómodamente presiones que oscilan entre 200 y 232 PSI. Esta capacidad específica depende estrictamente de las condiciones de temperatura ambiente y del diámetro de tubería elegido. Consulte siempre las especificaciones exactas del fabricante para garantizar umbrales de presión de funcionamiento seguros para el entorno particular de su instalación.
R: A diferencia del acero estándar, no requiere pintura protectora para evitar la oxidación externa. Los fabricantes de renombre suministran materiales con anodización azul estándar o recubrimiento en polvo duradero. Este acabado azul preaplicado cumple inherentemente con los estándares universales de identificación de tuberías de aire comprimido, lo que le ahorra una importante mano de obra de pintura.
R: DN significa Diamètre Nominal, el estándar de medición mundial. Como referencia rápida en América del Norte, DN20 se traduce aproximadamente en una tubería de 3/4 de pulgada. Subiendo en la escala, DN200 se traduce en un tubo colector principal de 8 pulgadas. Siempre consulte las tablas de tallas exactas del fabricante antes de comprar para garantizar una alineación perfecta.
