Las instalaciones alimentarias, farmacéuticas y biotecnológicas operan bajo condiciones de margen de error absolutamente cero. Un solo evento de contaminación microscópica desencadena retiros regulatorios masivos. Arruina fácilmente la reputación de la marca de forma permanente. Mantener la máxima limpieza requiere una infraestructura altamente especializada. Las tuberías convencionales atrapan rápidamente bacterias peligrosas. Albergan biopelículas resistentes y se degradan rápidamente durante los rigurosos ciclos de limpieza diarios. La selección de los materiales correctos previene estos fallos biológicos catastróficos.
Descubrirá cómo evaluar con precisión las calidades de los materiales y los acabados de las superficies. Exploraremos marcos de diseño geométrico esenciales para eliminar los riesgos de contaminación. Aprenderá los pasos prácticos para especificar una configuración óptima que cumpla con los estrictos estándares sanitarios 3-A y de la FDA. Los ingenieros se enfrentan a diario a decisiones complejas en relación con las aleaciones y los métodos de unión. Debe equilibrar la dinámica de fluidos compleja con los estrictos requisitos de esterilización.
Esta guía desglosa las especificaciones técnicas exactas. Proporcionamos parámetros claros para la próxima actualización de sus instalaciones. Puede aplicar estos conocimientos inmediatamente para salvaguardar su entorno de producción. Una planificación adecuada garantiza una seguridad biológica absoluta en todas las líneas de procesamiento.
Los sectores sensibles a la higiene exigen redes de transporte de fluidos impecables. Las plantas farmacéuticas y las instalaciones de procesamiento de lácteos comparten mandatos estrictos similares. Deben mover líquidos o gases sin introducir partículas extrañas. Un bien diseñado sistema de tuberías de acero inoxidable actúa como defensa principal contra el crecimiento microbiano. Proporciona una barrera confiable contra los contaminantes ambientales externos.
Los organismos reguladores rigen estrictamente estos exigentes entornos de producción. La FDA y los Estándares Sanitarios 3-A instituyen reglas básicas claras. ASME BPE dicta prácticas de fabricación exactas para equipos de bioprocesamiento. Debe alinear su infraestructura directamente con estos marcos industriales establecidos. El incumplimiento de estos estándares da como resultado auditorías fallidas de las instalaciones.
Los sistemas se someten constantemente a intensas rutinas de limpieza in situ (CIP) y esterilización in situ (SIP). Los operadores bombean diariamente químicos alcalinos fuertes a través de las líneas. Siguen este lavado químico utilizando vapor estéril a alta temperatura. Los metales comunes se corroen rápidamente bajo un estrés químico tan extremo. Las aleaciones superiores resisten eficazmente los ataques químicos agresivos. Mantienen la integridad estructural a lo largo de décadas de intensos ciclos térmicos.
La limpieza eficaz depende en gran medida de la dinámica de fluidos. Los sistemas CIP deben lograr un flujo turbulento para limpiar las paredes internas adecuadamente. Los ingenieros apuntan a una velocidad mínima del fluido de 1,5 a 2,0 metros por segundo. El flujo laminar es totalmente inaceptable en entornos sanitarios. Deja las capas límite intactas. Las biopelículas sobreviven fácilmente a los lavados laminares. Debe dimensionar sus líneas correctamente para garantizar una velocidad turbulenta constante.
Los ingenieros suelen elegir entre dos aleaciones austeníticas primarias. El Tipo 304 y el Tipo 316L dominan las aplicaciones sanitarias modernas. Debe evaluar cuidadosamente las características específicas de su fluido antes de decidir. El uso de una aleación incorrecta compromete toda la instalación.
El tipo 304 sirve como material base altamente confiable. Contiene aproximadamente un 18% de cromo y un 8% de níquel. Lo encontrará comúnmente utilizado en plantas de procesamiento de alimentos estándar. Maneja agua potable, lácteos y productos químicos suaves sin esfuerzo. Sin embargo, lucha duramente contra los cloruros altamente corrosivos. Los ambientes salados o los alimentos ácidos agresivos hacen que se deteriore con el tiempo.
El tipo 316L proporciona protección metalúrgica mejorada. La designación "L" indica un contenido de carbono muy bajo. Esto evita la peligrosa precipitación de carburo durante procedimientos de soldadura intensos. Los fabricantes añaden molibdeno a esta composición de aleación específica. El molibdeno aumenta drásticamente la resistencia a las picaduras localizadas causadas por soluciones de cloruro. Los entornos farmacéuticos y médicos especializados exigen estrictamente componentes 316L. Ofrece una longevidad superior cuando se expone a ciclos de vapor SIP severos.
Tabla: Comparación de aleaciones austeníticas estándar
Grado de aleación | Contenido de cromo | Contenido de níquel | Contenido de molibdeno | Mejor aplicación |
|---|---|---|---|---|
Tipo 304 | 18 - 20% | 8 - 10,5% | Ninguno | Sistemas estándar de lácteos, bebidas y agua suave. |
Tipo 316L | 16 - 18% | 10 - 14% | 2 - 3% | Productos farmacéuticos, alimentos con alto contenido de cloro, WFI (agua para inyección) |
AL-6XN | 20 - 22% | 23 - 25% | 6 - 7% | Ambientes extremadamente corrosivos, amortiguadores con alto contenido de sal. |
La elección del material sólo resuelve la mitad del problema de ingeniería. La geometría del sistema dicta la limpieza diaria real. Los diseños deficientes crean espacios ocultos para bacterias agresivas. Debes diseñar líneas para que drene por completo.
Las piernas muertas representan el mayor riesgo biológico en las redes sanitarias. Una pierna muerta es una rama donde se estanca el líquido. Las bacterias se reproducen rápidamente en estas zonas cálidas y estancadas. Los fluidos CIP no pueden penetrar eficazmente los tramos muertos profundos. Los estándares ASME BPE limitan estrictamente las dimensiones del tramo muerto. La proporción objetivo máxima es estrictamente 2:1. Mide la longitud de la rama objetivo contra el diámetro del tubo principal. Los diseños modernos suelen tener como objetivo una proporción más estricta de 1,5:1.
Los tramos horizontales nunca deben ser perfectamente planos. La gravedad sigue siendo su mejor herramienta para el drenaje completo del sistema. Los ingenieros especifican pendientes precisas para garantizar que el líquido salga de la red. Las pautas farmacéuticas típicas requieren una pendiente mínima de 1/8 de pulgada por pie. Una pendiente adecuada evita que se acumulen residuos químicos después de los ciclos CIP. Debes apoyar estas líneas inclinadas con firmeza. Las líneas caídas crean puntos bajos artificiales donde el agua se acumula.
Cambiar el tamaño de las líneas requiere una cuidadosa selección de componentes. Nunca debe utilizar reductores concéntricos en tramos horizontales. Crean un labio plano inevitable. El líquido se acumula indefinidamente contra este labio. Debe especificar reductores excéntricos para todas las transiciones horizontales. Instálelos con el lado plano hacia abajo. Esta geometría permite que los fluidos pasen sin acumularse.
Las topografías microscópicas de la superficie son inmensamente importantes en el control biológico. Una superficie que parece lisa en realidad podría parecerse a montañas irregulares bajo una intensa ampliación. Medimos esta textura estrictamente usando el promedio de rugosidad (Ra). Determina la facilidad con la que las bacterias pueden adherirse.
Los valores más bajos de Ra indican superficies internas significativamente más lisas. Las superficies lisas impiden que los microbios se fijen firmemente. Los estándares de la industria exigen umbrales Ra específicos según la gravedad de la aplicación. El pulido mecánico logra niveles de suavidad estándar. Los técnicos utilizan abrasivos progresivamente más finos para nivelar el metal.
El pulido mecánico deja pequeñas abrasiones microscópicas. Las bacterias se esconden fácilmente dentro de estos pequeños rasguños invisibles. El electropulido proporciona una solución electroquímica superior. Elimina la capa metálica exterior a nivel microscópico. Elimina por completo picos, rebabas e impurezas.
Este proceso produce una capa límite pasiva altamente estéril. Mejora drásticamente la resistencia a la corrosión al mismo tiempo. Las líneas de bioprocesamiento altamente sensibles exigen interiores electropulidos. Estas superficies liberan biopelículas instantáneamente durante los lavados turbulentos CIP estándar.
La forma en que se unen los tubos determina la confiabilidad general del sistema. Las conexiones roscadas están completamente prohibidas en los ambientes sanitarios modernos. Crean profundas grietas microscópicas imposibles de limpiar eficazmente. Debe utilizar exclusivamente métodos de unión higiénicos autorizados.
La soldadura orbital representa el estándar de oro absoluto para uniones permanentes. Las máquinas de soldar automatizadas crean soldaduras perfectamente uniformes y altamente repetibles. Eliminan por completo el error humano durante instalaciones complejas. Los requisitos de limpieza exigen soldaduras perfectas y de total penetración.
Los instaladores deben purgar las líneas utilizando gas argón ultrapuro durante la soldadura. Esto previene la oxidación interna conocida como "azucarado". El azúcar crea una superficie áspera y porosa donde la oxidación comienza instantáneamente. Los inspectores de control de calidad requieren impresiones digitales para cada soldadura automatizada. Esto proporciona una trazabilidad integral para los paquetes de validación de instalaciones.
Muchas secciones del proceso requieren un desmantelamiento manual frecuente para inspecciones de rutina. Los accesorios Tri-clamp proporcionan conexiones seguras, higiénicas y fácilmente extraíbles. Utilizan una junta elastomérica especializada comprimida entre dos casquillos planos. Una abrazadera de alta resistencia mantiene firme el conjunto.
Debe inspeccionar estas juntas internas de forma rutinaria. Los elastómeros se degradan naturalmente con el tiempo bajo una exposición química severa. Seleccionar el material de junta correcto es crucial. EPDM maneja perfectamente el vapor pero se degrada rápidamente alrededor de aceites grasos. Viton maneja las grasas maravillosamente pero falla con el vapor a alta temperatura. El PTFE resiste todos los productos químicos pero carece de memoria física natural. Tiende a fluir en frío bajo presión.
A veces, las instalaciones necesitan un despliegue rápido sin permisos complejos de trabajo en caliente. Un de alta calidad sistema de tuberías de acero inoxidable que utiliza tecnología de prensa ofrece una alternativa convincente. Los instaladores utilizan herramientas hidráulicas para engarzar permanentemente los accesorios.
Estos componentes especializados aceleran drásticamente los plazos de instalación críticos. Mantienen estrictos estándares de higiene cuando se combinan con juntas tóricas de EPDM o FKM correctas. Proporcionan un rendimiento confiable y sin fugas en áreas de servicios públicos secundarios. Debe verificar la aprobación regulatoria local antes de utilizar accesorios a presión en líneas de productos principales.
Las plantas sensibles a la higiene dependen en gran medida de gases puros para servicios públicos. El nitrógeno, el dióxido de carbono y el aire comprimido estéril entran en contacto directamente con los productos alimenticios. No se pueden transportar estos gases puros a través de acero al carbono estándar. El óxido, la humedad y el aceite del compresor contaminarán el producto final instantáneamente.

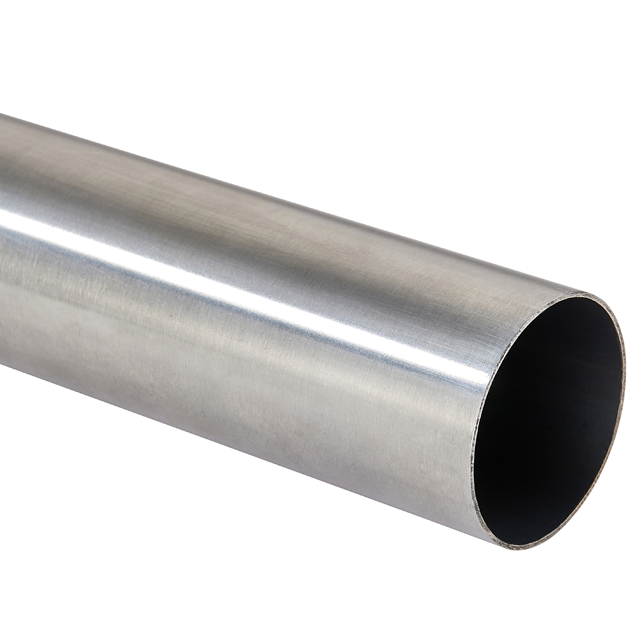

Una red de tuberías de aire de acero inoxidable exclusiva evita la generación de partículas peligrosas. Estas líneas secas requieren exactamente los mismos protocolos de limpieza rigurosos que las líneas líquidas. Los filtros estériles en el punto de uso proporcionan la última barrera de defensa crucial.
Debe dimensionar correctamente estas líneas de gas para mantener una velocidad adecuada. La presión positiva constante evita escenarios peligrosos de contaminación por reflujo. Una infraestructura de gas adecuada garantiza que sus productos estériles no se vean afectados en absoluto por las impurezas de los servicios públicos.
Una especificación de ingeniería cuidadosa falla si la ejecución de la instalación en campo es deficiente. Los contratistas deben seguir constantemente estrictos procedimientos de manipulación en el sitio. La validación requiere documentación completa que demuestre que los sistemas funcionan exactamente según lo previsto.
A continuación se detallan las mejores prácticas fundamentales durante la instalación de las instalaciones:
Guarde todos los materiales en el interior, lejos del polvo de pulido estándar del acero al carbono.
Mantener los extremos de los tubos bien tapados hasta el momento exacto de soldar.
Utilice herramientas de corte exclusivas y exclusivamente para aleaciones sanitarias de alta calidad.
Documente digitalmente cada soldadura orbital para un seguimiento estricto del cumplimiento.
Realice pruebas hidrostáticas rigurosas utilizando únicamente agua desionizada filtrada.
La puesta en servicio requiere una pasivación química exhaustiva antes del uso diario activo. La pasivación utiliza ácido nítrico o cítrico calentado para eliminar el hierro libre de la superficie. Este paso crucial restaura completamente la vital capa pasiva de óxido de cromo. Garantiza la máxima resistencia a la corrosión desde el primer lote de producción.
Incluso los ingenieros de procesos con mucha experiencia pasan por alto ocasionalmente detalles mecánicos sutiles. Los pequeños errores se combinan con enormes riesgos de contaminación. Examinemos los errores críticos frecuentes que se deben evitar durante la implementación.
Mezclar metales diferentes de manera inapropiada, causando corrosión galvánica rápida y severa.
Seleccionar materiales incorrectos para juntas de elastómero que se hinchan o se disuelven en productos químicos CIP agresivos.
Colocar válvulas de diafragma en orientaciones horizontales donde atrapan líquidos y no drenarán por completo.
Ignorar las tasas de expansión térmica, lo que lleva a tramos severamente deformados y soportes de suspensión rotos.
No tener en cuenta la fuerte vibración de la bomba, que provoca fatiga prematura de la articulación orbitaria.
Puede evitar estos problemas estructurales realizando revisiones rigurosas del modelo 3D con antelación. Contrate contratistas especializados en limpieza de tuberías en lugar de plomeros comerciales estándar. El diseño adecuado del soporte externo es igualmente importante. Los colgadores no deben atrapar suciedad externa ni bloquear los procedimientos de lavado.
Navegar en el transporte de fluidos sensibles a la higiene exige una precisión mecánica extrema. Debe priorizar sistemáticamente las opciones metalúrgicas especializadas. Proteger su producto final requiere una ejecución impecable en cada junta.
Alinee las selecciones de aleaciones primarias como 316L directamente con la corrosividad del fluido y rutinas CIP específicas.
Exigir reglas estrictas de diseño geométrico para eliminar por completo los peligrosos tramos muertos del diseño.
Especifique valores Ra explícitos y requisitos de electropulido químico para todas las superficies interiores mojadas.
Haga cumplir la documentación completa durante todas las fases de puesta en servicio de productos químicos y soldadura orbital automatizada.
Evalúe los diseños actuales de sus instalaciones comparándolos con los estándares modernos ASME BPE actuales. Consulte con ingenieros metalúrgicos certificados para identificar líneas de procesos heredadas vulnerables. Actualice rápidamente los componentes obsoletos para garantizar una seguridad biológica absoluta. La ingeniería proactiva elimina permanentemente los riesgos de contaminación catastrófica.
R: Las tuberías industriales transportan fluidos de servicios básicos. A menudo utilizan accesorios roscados estándar y acabados rugosos. Las tuberías sanitarias manejan exclusivamente consumibles o productos farmacéuticos. Exigen superficies internas ultralisas, especificaciones Ra exactas y conexiones sin grietas. Estas estrictas características impiden por completo el crecimiento bacteriano. Garantizan una limpieza integral durante los procesos CIP diarios.
R: Debe establecer un programa de mantenimiento preventivo basado estrictamente en la frecuencia de CIP. Las instalaciones que ejecutan ciclos químicos diarios de alta temperatura a menudo reemplazan las juntas trimestralmente. Las inspecciones visuales de rutina deben realizarse mensualmente. Los elastómeros degradados comprometen rápidamente la higiene. Albergan peligrosas acumulaciones de biopelículas. Realice siempre un seguimiento de los números de lote del fabricante para una trazabilidad confiable.
R: No. La soldadura manual con electrodo revestido o MIG estándar es totalmente inaceptable. Las líneas sanitarias requieren una soldadura precisa con gas inerte de tungsteno (TIG). Las aplicaciones más críticas exigen máquinas de soldadura orbital automatizadas. Debe utilizar una purga interna continua de gas argón. Esto garantiza una costura de soldadura interior perfectamente lisa y completamente penetrada, libre de oxidación peligrosa.
R: El pulido mecánico deja pequeñas abrasiones microscópicas. Las bacterias se esconden fácilmente dentro de estos rasguños invisibles. El electropulido es un proceso electroquímico avanzado. Elimina la capa metálica exterior a nivel microscópico. Elimina por completo picos, rebabas e impurezas. Esto produce una superficie pasiva altamente estéril que resiste vigorosamente la contaminación biológica.
