Las instalaciones industriales luchan constantemente contra las fluctuaciones de la presión del aire y el desperdicio sistémico de energía. Los diseños de tuberías ineficientes y las graves pérdidas por fricción agravan estos desafíos de ingeniería a diario. Las plantas modernas requieren soluciones fiables para eliminar por completo los cuellos de botella neumáticos. La configuración principal en anillo funciona como una red robusta de circuito cerrado. Sirve como el estándar industrial definitivo para la distribución estable del aire en espacios de fabricación medianos y grandes. Este diseño de circuito cerrado garantiza una entrega volumétrica constante a cada estación de trabajo crítica en el piso. Esta guía ofrece un marco técnico centrado en la toma de decisiones para diseñar y especificar su infraestructura neumática. Exploraremos cómo los ingenieros optimizan el rendimiento de la planta utilizando un sistema de tuberías de aire de aluminio especializado . Aprenderá estrategias de diseño prácticas para minimizar las caídas de presión, especificar los componentes correctos y proteger las costosas herramientas neumáticas.
Ecualización de presión: un anillo principal reduce la distancia de recorrido del aire a la mitad, lo que reduce significativamente la caída de presión (ΔP) y la carga de trabajo del compresor.
Ventaja del material: El aluminio elimina la fricción inducida por la corrosión con el tiempo, asegurando un flujo laminar constante a diferencia del hierro negro tradicional.
Estrategia de componentes: el uso adecuado de accesorios especializados, como Equal Tee, en los puntos de caída es fundamental para evitar el ingreso de humedad a las herramientas neumáticas.
Escalabilidad: Las redes de aluminio de circuito cerrado permiten la expansión y el mantenimiento modulares sin cerrar el suministro de aire de toda la instalación.
Las redes lineales sufren mucho por las caídas de presión acumuladas. A menudo los llamamos sistemas sin salida. El aire se aleja linealmente del compresor principal. Pierde energía cinética en cada junta de tubería y punto de fricción. La herramienta más alejada de la línea inevitablemente carece de aire. Esta hambruna obliga a los compresores de las instalaciones a trabajar excesivamente constantemente. Los compresores presionan más para compensar estas pérdidas aguas abajo. Experimenta un desgaste severo del equipo e ineficiencias sistémicas con el tiempo.

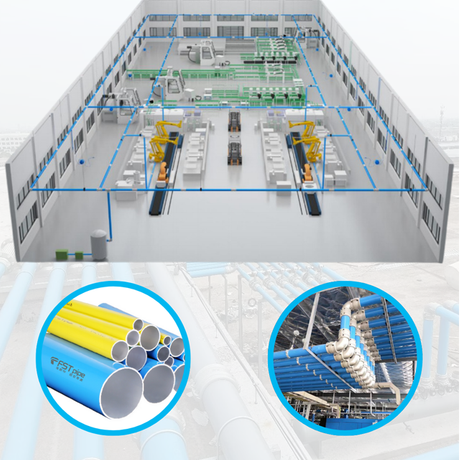

La configuración principal del anillo resuelve por completo este problema físico fundamental. El aire sale de la sala de compresores y entra en un circuito cerrado continuo. Se divide en dos direcciones separadas simultáneamente. El aire viaja hacia el punto de demanda desde ambos lados de la instalación. Este flujo bidireccional reduce efectivamente a la mitad la velocidad del aire interno. La fricción se relaciona exponencialmente con la velocidad. Reducir la velocidad reduce drásticamente la fricción interna de la tubería. La presión permanece increíblemente estable en toda la fábrica.
La redundancia del sistema representa otra enorme ventaja de ingeniería. Puede integrar válvulas de aislamiento directamente en el anillo principal. Los equipos de mantenimiento cierran estas válvulas para aislar secciones específicas de forma segura. Despresurizan una pequeña zona para reparaciones o ampliación modular. El resto de la planta opera con normalidad durante este tiempo. El aire simplemente fluye en sentido contrario alrededor del circuito. La producción nunca se detiene. Mantiene un tiempo de actividad operativo continuo.
Los ingenieros deben evaluar criterios específicos antes de actualizar una instalación. Recomendamos actualizar cuando se ejecutan procesos de fabricación multizona. Las altas demandas de pies cúbicos por minuto (CFM) también requieren estabilidad de circuito cerrado. Las instalaciones que enfrentan frecuentes cambios de diseño se benefician enormemente de los circuitos cerrados modulares. Se adaptan a la ubicación de nueva maquinaria sin requerir rediseños totales del sistema.
Cuadro comparativo de configuración del sistema
Característica | Red en línea recta | Red principal en anillo |
|---|---|---|
Estabilidad de presión | Cae significativamente en el extremo más alejado. | Sigue siendo muy consistente en todas partes. |
Velocidad del aire | La alta velocidad provoca una fricción extrema. | El flujo bidireccional reduce a la mitad la velocidad interna. |
Impacto del mantenimiento | Requiere cerrar toda la línea. | Las válvulas de aislamiento mantienen la producción en funcionamiento. |
Expansión futura | A menudo requiere derribar tuberías existentes. | Altamente modular y fácil de ramificar. |
El diseño de una red altamente eficiente requiere cálculos precisos de la demanda máxima. Debe agregar el consumo total de aire de cada herramienta neumática. Medimos esto en pies cúbicos estándar por minuto (SCFM). Rara vez ejecutas todas las herramientas simultáneamente. Debe aplicar un factor de uso o simultaneidad estándar. Este factor ajusta el total bruto a una carga de demanda máxima realista. Previene una sobreingeniería grave del sistema.
La selección adecuada del diámetro de la tubería determina su éxito a largo plazo. Debe comparar su caudal total con la longitud de tubería equivalente. La longitud equivalente incluye tuberías rectas, codos y accesorios especiales. Cada accesorio añade una cantidad específica de fricción.
Los ingenieros siguen una secuencia estricta para dimensionar un sistema correctamente:
Documente los requisitos de CFM para toda la maquinaria conectada.
Aplique el factor de uso de simultaneidad específico de la instalación.
Mida el diseño físico para determinar el total de pies lineales.
Agregue los valores de longitud equivalente para todos los accesorios planificados.
Consulte las tablas de capacidad de flujo para seleccionar el diámetro interno óptimo.
Un tamaño insuficiente de sus tuberías genera riesgos operativos devastadores. Los tubos pequeños obligan al aire a viajar a velocidades excesivamente altas. Esto genera una fricción masiva y caídas de presión inaceptables. El sobredimensionamiento presenta un conjunto diferente de desafíos logísticos. Las tuberías demasiado grandes ocupan un valioso espacio en el techo. Ponen cargas estructurales innecesarias en las vigas del techo. Debe encontrar el punto medio óptimo para la eficiencia.
Minimizar la caída de presión (ΔP) sigue siendo el objetivo final del diseño. La industria del aire comprimido establece una base de referencia estricta y aceptable. Desea una caída total de menos de 0,1 bar (1,5 psi). Medimos esto desde la descarga del compresor hasta el punto de demanda más lejano. Superar esta línea base indica un diseño de diseño defectuoso.

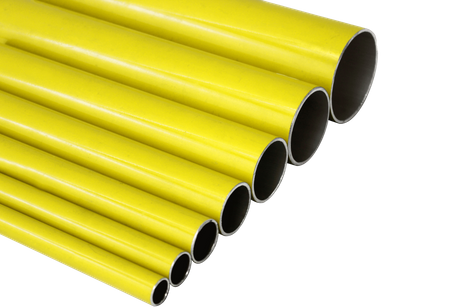

Puede aprovechar propiedades específicas del material para mantener esta línea de base. El aluminio extruido presenta una superficie interna lisa como un espejo. Posee un coeficiente de fricción extremadamente bajo en comparación con el acero tradicional. Las tuberías de hierro negro forman óxido y corrosión con el tiempo. Este óxido crea superficies interiores rugosas que provocan turbulencias severas. La turbulencia destruye la presión neumática. El aluminio mantiene un flujo laminar constante de forma indefinida. A menudo se pueden especificar tuberías de aluminio de menor diámetro para lograr el mismo caudal que el acero en bruto.
El circuito principal sirve estrictamente como mecanismo de transporte de gran volumen. Es tan eficaz como sus puntos de entrega localizados. A estos puntos de entrega los llamamos subredes o entregas de herramientas. La forma en que se suministra aire desde el techo a la estación de trabajo es de gran importancia. Un diseño deficiente del punto de caída arruina un diseño de encabezado principal que de otro modo sería perfecto.

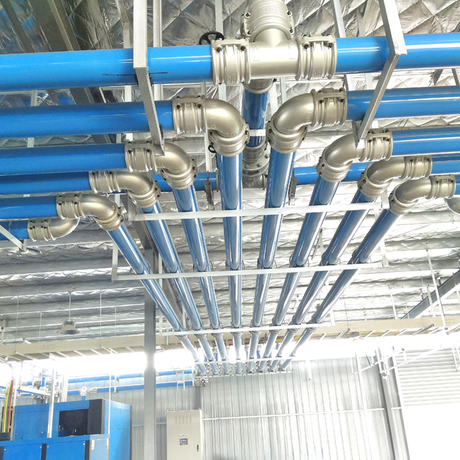

La selección adecuada de componentes define la confiabilidad del sistema. Debe utilizar accesorios específicos para gestionar la ramificación del flujo de aire. Integras una T igual para dividir la línea principal. Divide perfectamente el flujo direccional sin crear turbulencias internas excesivas. Mantiene un volumen de aire uniforme en todas las ramas. Esto garantiza una presión neumática constante para cada herramienta posterior.
La implementación de puntos de caída requiere un estricto cumplimiento de las reglas de dinámica de fluidos. Debe manejar la condensación de manera proactiva. Los compresores producen humedad de forma natural durante el ciclo de compresión del aire. Esta condensación viaja a lo largo de la parte inferior del cabezal horizontal principal.
Nunca lo dejes caer desde el fondo: las gotas del fondo actúan como embudos. Dirigen el agua directamente a su equipo neumático.
Utilice gotas superiores o laterales: origine todas las gotas desde la mitad superior de la tubería principal.
Cree configuraciones de cuello de cisne: use una T igual para dirigir el aire hacia arriba y hacia arriba. Esto deja mucha humedad atrapada de forma segura en el circuito principal.
Dirija la humedad a los desagües: permita que el agua atrapada fluya hacia los desagües automáticos de punto bajo designados.
El agua destruye rápidamente los motores neumáticos internos. Arruina costosos trabajos de pintura industrial. Las configuraciones de cuello de cisne mitigan por completo estos costosos riesgos de humedad. Protegen su maquinaria final de daños catastróficos por agua.
El estilo de ajuste impacta directamente en el desperdicio total de energía. Los accesorios de acero roscados tradicionales se degradan continuamente con el tiempo. Las vibraciones de las máquinas aflojan estas pesadas articulaciones. El sellador de roscas se descompone bajo ciclos de presión constante. Estas fugas microscópicas obligan a sus compresores a funcionar constantemente. Los sistemas de aluminio modernos utilizan accesorios de compresión seguros o de conexión a presión especializados. Eliminan por completo las uniones metálicas roscadas. Reducen drásticamente los posibles puntos de fuga en toda la instalación.
Mapear la instalación física requiere una planificación espacial meticulosa. Debe caminar por la fábrica para identificar los principales obstáculos físicos. Busque con atención conductos masivos de HVAC. Identificar las rutas de desplazamiento de los puentes grúa. Ubique todos los muros estructurales de carga. Debe encaminar la tubería principal de forma segura alrededor de estas obstrucciones permanentes.
Desea mantener el bucle principal lo más apretado posible. Los bucles de tubería generales más cortos significan una fricción interna significativamente menor. No instale tuberías en las esquinas vacías del edificio a menos que sea necesario. Mantenga el encabezado de distribución centralizado en sus zonas de mayor demanda. Esta estrategia minimiza la longitud de las caídas verticales de la herramienta.
La expansión y contracción térmica representan una realidad física seria. Las temperaturas de las fábricas fluctúan drásticamente a lo largo del año calendario. El aluminio se expande cuando se calienta y se contrae cuando se enfría. No se puede ignorar este comportamiento natural del material en tramos largos y rectos. El movimiento térmico no controlado genera una tensión severa en las uniones rígidas.
Los ingenieros mitigan este estrés térmico utilizando técnicas de diseño probadas. Debe instalar bucles de expansión dedicados en secciones de tubería largas. También puede utilizar mangueras flexibles especializadas en cambios direccionales críticos. Estos componentes flexibles absorben el movimiento térmico de forma segura. Previenen fracturas por tensión y mantienen la integridad del sistema ante cambios extremos de temperatura.
Las tuberías requieren un soporte mecánico adecuado y refuerzos rígidos. Debe seguir pautas estrictas para el espaciado de las perchas. El aluminio es notablemente ligero en comparación con el hierro fundido. Sin embargo, todavía requiere un soporte estructural correcto para evitar que se hunda. Las tuberías caídas crean puntos bajos localizados donde el agua estancada se acumula peligrosamente.
El espaciamiento de los colgadores depende completamente del diámetro específico de la tubería. Las tuberías más grandes poseen una mayor rigidez estructural y abarcan distancias mayores de forma segura. Debe cumplir con todas las normas de seguridad industrial pertinentes durante la instalación. Asegure los soportes para tubos directamente a las robustas vigas estructurales del techo.
Espaciado recomendado para colgadores para tubos de aluminio
Diámetro de tubería (mm) | Diámetro de tubería (pulgadas) | Espaciamiento máximo entre colgadores (metros) |
|---|---|---|
20mm - 25mm | 3/4" - 1" | 2,0 metros |
40mm - 50mm | 1 1/2" - 2" | 2,5 metros |
63 milímetros - 80 milímetros | 2 1/2" - 3" | 3,0 metros |
100 milímetros - 150 milímetros | 4" - 6" | 3,5 metros |
El control de la humedad dicta el tono físico de su diseño. Debe instalar separadores de agua a granel inmediatamente después del compresor. Debes inclinar ligeramente el encabezado principal intencionalmente. Un gradiente preciso del uno por ciento funciona perfectamente para aplicaciones industriales. Esta sutil pendiente dirige el condensado residual hacia puntos bajos designados.
Usted ubica su equipo de drenaje crítico en estos puntos bajos específicos. Instale patas de goteo robustas para recoger el agua que viaja. Equipe estas patas con desagües electrónicos automáticos confiables. Expulsan el agua recogida automáticamente sin necesidad de intervención manual del operador. Este proceso automatizado garantiza que el sistema de distribución se mantenga increíblemente seco.
La combinación de una arquitectura principal en anillo con una red de tuberías de aluminio extruido resuelve enormes desafíos industriales. Elimina por completo los cuellos de botella crónicos de eficiencia a largo plazo. Mejora enormemente la calidad del aire suministrado y al mismo tiempo simplifica los procedimientos de mantenimiento de rutina. Garantiza un suministro de presión estable a todas las zonas de la fábrica.
Debe tomar medidas inmediatas para optimizar su infraestructura neumática. Primero, mapee sus instalaciones para identificar los cuellos de botella actuales en línea recta. A continuación, calcule su demanda máxima real para seleccionar el diámetro de tubería óptimo. Finalmente, comuníquese con un ingeniero de sistemas calificado para solicitar un cálculo personalizado de caída de presión para una actualización de circuito cerrado.
R: Sí, mediante expansiones híbridas. Se puede conectar una línea recta existente a la sala de compresores utilizando un sistema de tuberías de aire de aluminio. Hacer esto mejora instantáneamente la estabilidad de la presión. Crea efectivamente una red de circuito cerrado altamente funcional a partir de un diseño anterior.
R: Incline la tubería ligeramente hacia un punto bajo designado. Un gradiente del uno por ciento funciona mejor. Equipe este punto bajo específico con un drenaje automático. Utilice siempre conexiones de montaje superior, como una configuración en T igual modificada, para las caídas de herramientas neumáticas.
R: Sí. El aluminio rígido tiene clasificación universal para aplicaciones industriales de alta presión. Cumple totalmente con las pautas de seguridad estándar como OSHA. El PVC es propenso a romperse bajo gas a alta presión. El aluminio ofrece seguridad estructural y confiabilidad operativa superiores.
R: Los estándares de la industria recomiendan mantener la velocidad por debajo de 20 pies por segundo. Esto equivale aproximadamente a seis metros por segundo en el cabezal principal. Las velocidades más bajas minimizan la turbulencia interna. Reducen drásticamente la fricción y evitan caídas excesivas de presión en el sistema.
