A menudo se hace referencia al aire comprimido como la 'cuarta utilidad' porque alimenta maquinaria esencial, pero sigue siendo una de las fuentes de energía más caras en cualquier instalación industrial. Las ineficiencias en el sistema de distribución, a menudo ocultas en las tuberías aéreas, impactan directamente sus resultados a través de mayores facturas de energía y costos de mantenimiento. Tradicionalmente, los administradores de instalaciones dependían del hierro negro (Anexo 40) o del cobre, aceptando problemas como la incrustación, la corrosión y la instalación que requiere mucha mano de obra como males necesarios del oficio. Hoy en día, las tuberías de aire comprimido de aluminio han surgido no sólo como una alternativa, sino como el estándar de la industria moderna para minimizar la caída de presión y maximizar la pureza del aire. Este análisis va más allá de los beneficios superficiales para evaluar el costo total de propiedad (TCO), el cumplimiento de ISO y el impacto operativo a largo plazo en su planta de fabricación.
Inversión de costos totales: si bien los costos de los materiales de aluminio son más altos que los del acero, los ahorros de mano de obra (50–85%) generalmente resultan en un costo total del proyecto más bajo.
Retorno de la inversión energética: la tecnología de orificio liso reduce la caída de presión, lo que potencialmente reduce el consumo de energía del compresor en más de un 10 %.
Eliminación de fugas: los tubos calibrados eliminan la tasa de fugas común del 7 al 10 % en los sistemas de acero roscados.

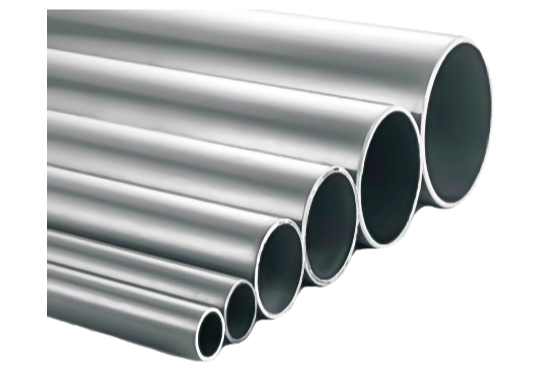

Garantía de pureza: la tubería de aluminio 6063 no corrosiva para aire comprimido protege los equipos neumáticos posteriores y garantiza el cumplimiento de la norma ISO 8573-1.
Modularidad: Los sistemas pueden modificarse bajo presión (hot taps) o reconfigurarse sin soldadura/roscado, lo que respalda una fabricación ágil.
Al evaluar los sistemas de tuberías, los compradores suelen detenerse en el precio de la materia prima. La tubería de hierro negro es innegablemente más barata que la de aluminio. Sin embargo, esta visión ignora el principal factor de costos en la construcción moderna: la mano de obra. La cadena de valor de la instalación revela que los sistemas de aluminio invierten efectivamente la estructura de costos.
En una instalación tradicional de acero, el material puede representar el 30% del coste, mientras que la mano de obra consume el 70%. Los sistemas de aluminio invierten esta proporción. Aunque el precio de compra inicial de las tuberías y accesorios es mayor, el tiempo de instalación se reduce entre un 50% y un 85%. Para los administradores de instalaciones, esto significa que el costo total del proyecto (el cheque que realmente se emite) suele ser menor para un sistema de aluminio que para un sistema de acero roscado.
La instalación de tuberías roscadas es un proceso complicado e intrusivo. Requiere maquinaria pesada de roscado, baldes de aceite de corte y una importante preparación del sitio. Las tuberías de aluminio eliminan por completo estos requisitos 'sucios'. No es necesario roscar, soldar ni soldar. Los instaladores simplemente cortan el tubo a medida, desbarban los bordes y lo introducen en el conector. Esta ausencia de fluidos de corte significa que no hay riesgo de contaminar el interior de la tubería incluso antes de que el sistema esté presurizado.
Los puntos de referencia del mundo real resaltan la disparidad de velocidad. Un circuito de cabecera que normalmente requiere de tres a cinco días para instalar a un equipo de instaladores de tuberías utilizando acero cédula 40 a menudo se puede completar en un solo día con aluminio. Además, la tubería de aire comprimido de aluminio pesa aproximadamente un tercio del peso del acero. Esta naturaleza liviana reduce la necesidad de anclajes estructurales de alta resistencia. Permite que un solo técnico manipule secciones de tubería de 20 pies de manera segura, lo que reduce el tamaño del equipo y mejora la seguridad en el lugar de trabajo.
El impacto operativo del material de sus tuberías se extiende mucho más allá de la sala de compresores. Afecta directamente la calidad de su producto final y la longevidad de su equipo de producción. La corrosión es el asesino silencioso de la eficiencia neumática, y es aquí donde la ciencia de los materiales juega un papel fundamental.
El hierro negro y las tuberías galvanizadas inevitablemente se corroerán. La humedad es un subproducto natural de la compresión del aire. Incluso con las secadoras, la humedad residual interactúa con el hierro para formar incrustaciones de óxido. Con el tiempo, estas incrustaciones se desprenden y viajan río abajo. Actúa como papel de lija, destruyendo los sellos de costosas válvulas neumáticas, cilindros y herramientas. Con el tiempo, el interior de la tubería se pica, lo que restringe el flujo de aire y alberga bacterias.
Los sistemas modernos utilizan aleaciones específicas para combatir este problema. Específicamente, la tubería de aluminio 6063 para aire comprimido está diseñada con una aleación de magnesio y silicio. Esta composición proporciona una resistencia excepcional a la oxidación y la corrosión. A diferencia del acero, que se degrada, el aluminio forma una fina capa protectora de óxido que evita una mayor reacción. Esto asegura que la tubería mantenga su perfil interior liso durante décadas.
Al eliminar el óxido en su origen, protege los activos posteriores. Los filtros de punto de uso no se obstruyen con tanta frecuencia y las herramientas neumáticas duran más. Para industrias con estrictos requisitos de higiene, como alimentos y bebidas, productos farmacéuticos y electrónicos, esto no es negociable. Las tuberías de aluminio cumplen con los estándares de pureza del aire ISO 8573-1 Clase 0 o Clase 1, lo que garantiza que el sistema de suministro de aire no introduzca partículas contaminantes en el proceso de fabricación.
Los costos de energía suelen representar entre el 70% y el 80% del costo total del ciclo de vida de un sistema de aire comprimido. Por lo tanto, el retorno de la inversión financiera de las tuberías de aluminio se deriva en gran medida de su capacidad para conservar energía mediante la reducción de la fricción y la eliminación de fugas.
El aire se mueve a través de la tubería de manera muy similar al agua. Las superficies rugosas crean turbulencias, conocidas como caída de presión. Los tubos de acero nuevos tienen una superficie relativamente rugosa y, a medida que se corroen, se pican, lo que aumenta drásticamente la fricción. El tubo de aluminio presenta un diámetro interior liso y calibrado con un bajo coeficiente de fricción (factor C). Esto promueve el 'flujo laminar', donde el aire se mueve suavemente en capas paralelas, manteniendo la presión a lo largo de largas distancias.
La caída de presión se monetiza directamente en el compresor. La regla general de la industria establece que por cada 2 psi que reduce la presión del sistema, ahorra un 1 % en energía del compresor. Debido a que los sistemas de aluminio minimizan la caída de presión, los administradores de las instalaciones pueden reducir el punto de ajuste del compresor y al mismo tiempo entregar la presión requerida a la herramienta más alejada. Reducir el punto de ajuste en 10 psi puede generar aproximadamente un 5 % de ahorro directo de energía.
Las fugas son el otro gran desperdicio de energía. Las conexiones roscadas dependen de ajustes de interferencia, que atascan metal contra metal. Con el tiempo, la vibración y la expansión térmica hacen que estos hilos se aflojen. El Departamento de Energía de EE.UU. estima que una planta industrial promedio pierde entre un 20% y un 30% de su aire debido a fugas, gran parte de ellas por uniones roscadas. Los sistemas de aluminio utilizan tuberías de diámetro exterior calibradas con juntas tóricas o sellos de abrazadera. Estas conexiones diseñadas garantizan tasas de fuga cercanas a cero durante la vida útil del sistema.
La fabricación moderna es ágil. Las líneas de producción se mueven, las células se reconfiguran y las capacidades se expanden. Su infraestructura de tuberías debe adaptarse tan rápidamente como lo hace su negocio.
Las tuberías tradicionales son rígidas y difíciles de modificar. Agregar una caída a un cabezal de acero generalmente requiere apagar el sistema, drenar el aire, cortar la tubería y volver a enhebrar. Los sistemas de aluminio permiten 'grifos calientes' o caídas rápidas. Los técnicos pueden instalar una abrazadera de montura especializada y perforar la tubería presurizada (utilizando una herramienta especializada que captura virutas) para crear una nueva caída sin detener la producción.
A diferencia del cobre (que está soldado) o del PVC (que está pegado y es peligroso), los componentes de aluminio son reutilizables. Si mueve una línea de producción, puede desmontar las tuberías y accesorios y volver a montarlos en la nueva ubicación. Esta recuperabilidad hace que el aluminio sea un activo de capital en lugar de un costo de construcción irrecuperable.
La seguridad y la claridad se mejoran mediante la estandarización. La mayoría de las tuberías de aire de aluminio tienen un recubrimiento en polvo de 'Qualicoat Blue'. Esto proporciona una identificación visual inmediata del contenido de la línea, distinguiéndola de las líneas de agua, gas o extinción de incendios. Esta gestión visual ayuda en el mantenimiento y garantiza el cumplimiento de los estándares de codificación de colores de seguridad.
Los responsables de seguridad y los directores de planta deben priorizar la gestión de riesgos. La elección del material de las tuberías tiene importantes implicaciones de seguridad.
Es fundamental abordar el uso de PVC o CPVC para aire comprimido. No utilice PVC. OSHA advierte explícitamente contra esto. El plástico se vuelve quebradizo con el tiempo debido a los aceites del compresor y a los ciclos térmicos. Bajo alta presión, el PVC puede romperse y hacer volar metralla de plástico como una granada. Las tuberías de aluminio eliminan por completo este riesgo de explosión.
La instalación de cobre o soldadura de acero inoxidable requiere llamas o arcos abiertos. En una instalación operativa, esto requiere 'permisos de trabajo en caliente', vigilancia contra incendios y, a menudo, interrupciones de la producción para eliminar materiales inflamables. La tecnología de conexión en frío del aluminio (empujar para conectar o compresión) no requiere fuego, humo ni emanaciones. Esto permite que la instalación se realice durante el horario laboral normal sin comprometer la seguridad de la planta.
El aluminio ofrece una alta relación resistencia-peso. Es lo suficientemente rígido como para cubrir espacios sin hundirse, pero lo suficientemente liviano como para reducir la tensión en las vigas del techo. En comparación con los plásticos quebradizos o el acero pesado y peligroso, el aluminio garantiza la integridad estructural incluso durante impactos accidentales o eventos sísmicos.
Para validar la decisión de compra, podemos observar una matriz de comparación a lo largo del ciclo de vida del sistema. Esto ayuda a los compradores a comprender adónde va su dinero y dónde lo guardan.
| Característica | Hierro negro (acero) | Cobre | Aluminio |
|---|---|---|---|
| Costo de materiales | Bajo | Alto (volátil) | Moderado |
| Mano de obra de instalación | Alto (enhebrado/pesado) | Alto (soldadura) | Mínimo (empuje/abrazadera) |
| Riesgo de corrosión | Alto (óxido/incrustaciones) | Bajo | Cero |
| Potencial de fuga | Alto (fugas de hilo) | Bajo | Cerca de cero |
| Modularidad | Pobre (Permanente) | Pobre (soldado) | Excelente (reutilizable) |
| Seguridad | Bueno (pesado) | Riesgo de incendio durante la instalación | Alto (sin trabajo en caliente) |
Año 0 (Instalación): El aluminio normalmente empata o supera al acero. El mayor costo del material se compensa con la reducción de más del 50 % en las horas de mano de obra.
Año 1-5 (Operaciones): El aluminio comienza a generar retorno de la inversión. Las facturas de energía son más bajas debido a la reducción de la caída de presión y a la ausencia de fugas. Los costos de mantenimiento disminuyen porque los filtros permanecen limpios.
Año 10+ (ciclo de vida): los sistemas de acero a menudo requieren una limpieza o reemplazo costosos debido a la corrosión interna. Los sistemas de aluminio permanecen estáticos y funcionan exactamente como el primer día.
Elija Aluminio si valora el aire limpio, la velocidad de instalación y la eficiencia energética a largo plazo. Es la elección lógica para el 90% de las aplicaciones de fabricación general.
Elija Steel sólo si transporta medios extremadamente abrasivos que podrían desgastar el aluminio, o si el proyecto se basa únicamente en el precio más bajo posible de la materia prima sin tener en cuenta los costes operativos.
Elija cobre si tiene requisitos muy específicos de diámetro pequeño (menos de 1/2 pulgada) o si se superpone con sistemas de gases medicinales donde el cobre es obligatorio, a pesar de la alta volatilidad de los costos.
La transición de comprender el 'por qué' a saber el 'cómo' garantiza un proyecto exitoso. Especificar los componentes correctos es vital.
No todo el aluminio es igual. Es fundamental especificar tuberías de aluminio 6063 para aire comprimido, normalmente con un temperamento T5 o T6. Esta aleación ofrece el equilibrio perfecto entre capacidad de extrusión (para orificios lisos), resistencia a la corrosión (magnesio-silicio) y rigidez estructural. Garantiza que la tubería pueda soportar presiones nominales (normalmente hasta 232 PSI) sin deformarse.
Los tipos de conexión varían según el diámetro. Para tamaños más pequeños (normalmente menos de 2 pulgadas), los accesorios 'empujar para conectar' permiten un sellado instantáneo. Para diámetros más grandes (de 3 a 10 pulgadas), se utilizan accesorios tipo 'con orejetas' o tipo 'clamshell'. Estos proporcionan la enorme fuerza de agarre necesaria para mantener juntas las tuberías bajo alta presión y al mismo tiempo permiten un fácil desmontaje.
Un error común es reducir el tamaño de la tubería para ahorrar dinero. Como el aluminio fluye tan bien, los ingenieros a veces reducen el diámetro. Sin embargo, la mejor práctica es utilizar la ventaja del diámetro interior liso para optimizar el flujo, no restringirlo. Siempre dimensione la tubería según la demanda potencial máxima del sistema, no solo el uso actual. El coste marginal de aumentar el tamaño de una tubería es insignificante en comparación con el ahorro de energía resultante de la reducción de la caída de presión en diez años.
Las tuberías de aire comprimido de aluminio ya no son una opción de lujo reservada para laboratorios de alta tecnología; es la opción lógica de ingeniería para reducir los gastos operativos (OpEx) de la planta. Al eliminar la corrosión, las fugas y los dolores de cabeza de instalación, cierra la brecha entre la durabilidad del metal y la versatilidad requerida por la fabricación moderna.
La transición del acero tradicional al aluminio representa un cambio de una mentalidad de 'arreglarlo cuando se rompe' a una estrategia proactiva de eficiencia y pureza. Para los administradores de instalaciones que buscan proteger sus equipos y reducir su huella energética, el veredicto es claro: el aluminio ofrece un costo total de propiedad superior.
Próximos pasos: antes de seleccionar el diámetro de su tubería, recomendamos realizar una auditoría energética del aire comprimido. Comprender sus requisitos de flujo real (CFM) y presión garantizará que su nuevo sistema de aluminio esté perfectamente ajustado para lograr eficiencia.
R: Sí. Los sistemas de aluminio son altamente modulares y pueden conectarse a cabezales de acero o cobre existentes mediante adaptadores roscados simples o transiciones de brida. Esto los hace ideales para ampliar las líneas actuales sin reemplazar toda la red.
R: No. El uso de PVC para aire comprimido es extremadamente peligroso y OSHA lo cita como una violación. El PVC se vuelve quebradizo con el tiempo y puede explotar bajo la presión del aire, enviando metralla de plástico afilada al espacio de trabajo. Utilice siempre tuberías metálicas aprobadas.
R: La tubería de aire comprimido de aluminio estándar generalmente está clasificada para una presión de trabajo de 232 PSI a temperaturas estándar. Esto es suficiente para más del 99% de las aplicaciones industriales generales de aire comprimido.
R: Se recomienda la aleación 6063 (magnesio y silicio) porque ofrece el mejor equilibrio entre resistencia a la corrosión, resistencia estructural y extrudabilidad. Esto garantiza una superficie interna lisa para el flujo de aire y una durabilidad a largo plazo contra la humedad.
