Los talleres industriales requieren aire comprimido estable, limpio y eficiente. Sin él, la producción se detiene y las herramientas fallan. Los materiales heredados, como el hierro negro, introducen óxido y caídas de presión. El PVC plantea graves riesgos de seguridad y de cumplimiento de OSHA. Los administradores de instalaciones enfrentan decisiones difíciles al actualizar la infraestructura. Necesitan un marco confiable para evaluar, dimensionar y obtener materiales. La actualización a una tubería de aluminio para aire comprimido resuelve muchos de estos desafíos. Esta guía proporciona a los administradores de instalaciones e ingenieros de sistemas un enfoque realista. Aprenderás los criterios técnicos y operativos necesarios para tomar una decisión de compra basada en evidencia. Exploraremos comparaciones de materiales, pautas de tamaño y métricas de evaluación de proveedores. Al final, comprenderá cómo implementar una red segura y escalable.

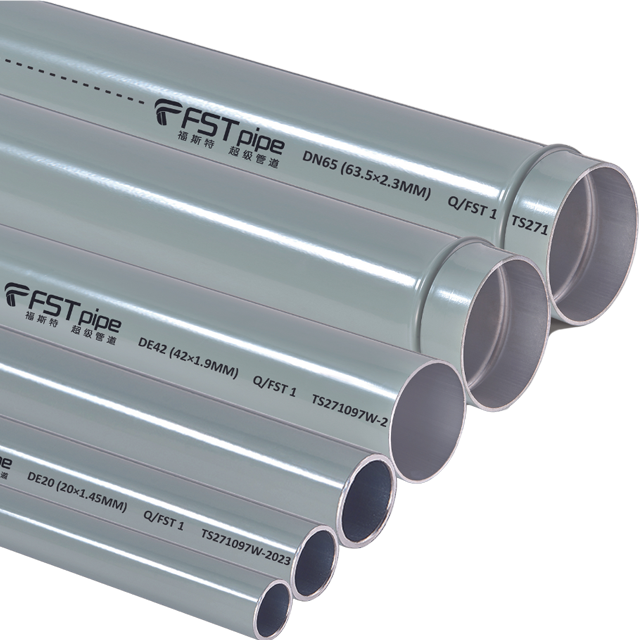

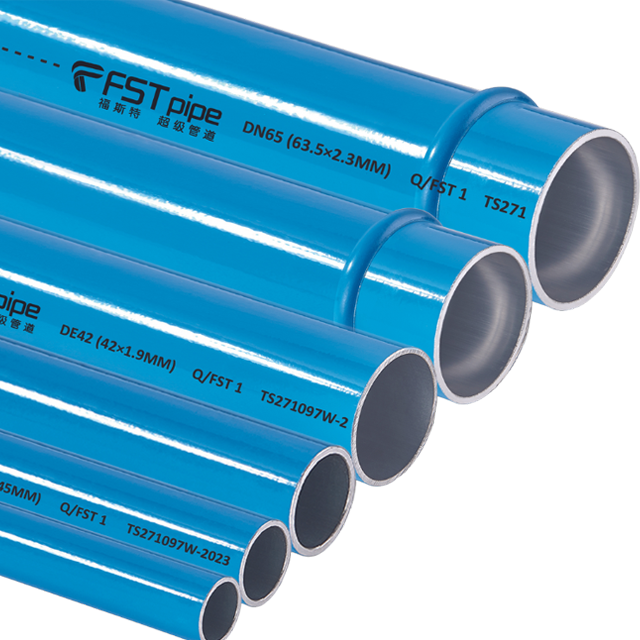

La tubería de aluminio elimina la corrosión interna, protege las herramientas neumáticas sensibles y mantiene caudales constantes.
Seleccionar el diámetro correcto (entre DN20 y DN200) es fundamental para minimizar la caída de presión y reducir los costos de energía del compresor.
Los accesorios modulares y de conexión a presión reducen drásticamente los costos de mano de obra y el tiempo de inactividad durante la instalación o expansión de las instalaciones.
El costo total de propiedad (TCO) del aluminio es altamente competitivo debido al ahorro de energía y a los requisitos de mantenimiento cero, a pesar de un costo inicial de material más alto que el del acero.
Los ingenieros de instalaciones están abandonando los materiales de tuberías tradicionales durante las actualizaciones del sistema. Ven los riesgos ocultos. Los materiales antiguos no cumplen con las demandas industriales modernas. Debemos evaluar estos materiales honestamente para entender por qué el aluminio está ganando terreno.
El hierro y el acero negros ocultan enormes costos operativos. El acero se corroe internamente con el tiempo. La humedad en el aire comprimido provoca incrustaciones. Este óxido se desprende y viaja río abajo. Obstruye los filtros y arruina las costosas herramientas neumáticas. Además, el acero es pesado. Requiere equipo de roscado especializado y mucha mano de obra para su instalación.
El cobre ofrece una excelente pureza del aire. No se oxida. Sin embargo, el cobre presenta dos barreras enormes. En primer lugar, los costos de las materias primas fluctúan enormemente. Esto dificulta la previsión presupuestaria. En segundo lugar, la instalación requiere mano de obra especializada en soldadura fuerte. Las llamas abiertas exigen permisos para trabajos en caliente. Estos permisos complican las actualizaciones de las instalaciones y ralentizan el despliegue.
El PVC requiere una advertencia estricta. Debes eliminarlo de tu consideración inmediatamente. OSHA emite advertencias severas con respecto al PVC en aplicaciones de aire comprimido. El PVC se vuelve quebradizo con el tiempo. Bajo presión, puede romperse sin control. La explosión de PVC crea metralla peligrosa. Esto supone un enorme peligro para la seguridad del personal del taller.
El veredicto favorece claramente al aluminio. Ofrece el mejor equilibrio entre integridad estructural y suministro de aire limpio. Garantiza una limpieza del aire conforme a ISO. Lo mejor de todo es que introduce una fricción de instalación muy baja.
Material de tubería | Riesgo de corrosión interna | Mano de obra de instalación | Seguridad y cumplimiento |
|---|---|---|---|
Hierro Negro / Acero | Alto (óxido e incrustaciones) | Intensivo (enhebrado/pesado) | Seguro (clasificación de alta presión) |
Cobre | Bajo | Intensivo (Soldadura/Trabajo en caliente) | Seguro (clasificación de alta presión) |
CLORURO DE POLIVINILO | Bajo | Fácil (Pegado) | Peligroso (riesgo de rotura/violaciones de OSHA) |
Aluminio | Cero | Muy bajo (presionar para conectar) | Seguro (cumple con ASME/CE) |
Mejores prácticas: siempre audite su material actual antes de realizar una actualización. Identificar las caídas de presión existentes causadas por incrustaciones internas. Estos datos justifican el cambio a materiales extruidos modernos.
El tamaño adecuado determina la eficiencia de la red. Debe hacer coincidir la salida del compresor y la distancia de la tubería con el diámetro interno correcto. Si elige una tubería demasiado pequeña, la velocidad del aire aumenta. La alta velocidad crea fricción. La fricción provoca fuertes caídas de presión. Seleccionar la tubería de aluminio DN20-200 adecuada requiere un enfoque estratégico.
Siga estos pasos para evaluar sus criterios de tallas:
Calcule la producción total del compresor en CFM (pies cúbicos por minuto) o L/min.
Mida la distancia lineal total de la ruta planificada del oleoducto.
Cuente el número de codos, tes y válvulas, ya que añaden una longitud equivalente al sistema.
Consulte los diagramas de flujo del fabricante para encontrar el diámetro interno óptimo.
El circuito de su instalación actúa como arteria primaria. A esto lo llamamos el encabezado principal. Debe instalar el cabezal principal en un anillo de circuito cerrado. Una disposición anular iguala la presión en todo el taller. El aire fluye en dos direcciones para llegar a cualquier punto de demanda. Para talleres medianos y grandes, utilice diámetros mayores como DN40 a DN200. Estas tuberías más grandes actúan como almacenamiento de aire secundario. Evitan caídas de presión en largas distancias. Cuando una máquina grande funciona, el volumen almacenado absorbe el impacto.
Las líneas de caída llevan aire desde el cabezal principal hasta la estación de trabajo. Debe dimensionar estas gotas correctamente para maquinaria específica. La mayoría de las herramientas individuales funcionan perfectamente en líneas de bajada de DN20 a DN32. Asegúrese de extraer aire desde la parte superior del cabezal principal. Un "cuello de cisne" o un descenso rápido montado en la parte superior evita que la humedad accidental se drene hacia la herramienta neumática.
Error común: nunca instale líneas de caída más pequeñas que el puerto de entrada de la herramienta. Privar de volumen a la herramienta provoca un rendimiento errático, incluso si el manómetro indica correctamente.
La preparación para el futuro sigue siendo una práctica de ingeniería estándar. Debes sobredimensionar el encabezado principal en un nivel. Si sus cálculos actuales sugieren DN40, instale DN50. Esta pequeña actualización se adapta a futuras ampliaciones del taller. No necesitará modernizar todo el circuito cuando agregue nuevas máquinas CNC el próximo año.
Las paredes de aluminio extruido proporcionan un fuerte retorno de la inversión. Las propiedades físicas del material impactan directamente en las operaciones diarias. Debe traducir estas características técnicas en resultados mensurables.
La eficiencia energética representa el mayor gasto continuo en aire comprimido. Las superficies internas lisas son importantes. El aluminio ofrece un coeficiente de fricción increíblemente bajo. El aire se desliza a través del tubo en un flujo laminar. Los tubos de acero rugosos crean turbulencias. La turbulencia combate la corriente de aire y provoca caídas de presión. La física dicta una dura realidad. Una sola caída de presión de 1 bar (14,5 psi) obliga al compresor a trabajar más duro. Puede aumentar el consumo de energía en un 7%. El aluminio previene esta degradación. Las paredes lisas nunca se deterioran.
La pureza del aire impacta directamente en la calidad del producto. La naturaleza anticorrosiva del aluminio cumple con estrictas clases de pureza del aire. La norma ISO 8573-1 regula la calidad del aire comprimido. Las instalaciones modernas requieren aire puro. Los centros de mecanizado CNC utilizan válvulas neumáticas sensibles. Las cabinas de pintura para automóviles exigen flujos sin aceite ni partículas. Los robots sensibles fallan si la contaminación entra en sus cilindros. Las tuberías de aluminio garantizan que la propia tubería no introduzca partículas.
Vemos mejoras significativas en la vida útil de la filtración aguas abajo. Debido a que la tubería no se oxida, los filtros en línea procesan menos desechos. Los elementos filtrantes se reemplazan con menos frecuencia. Esto reduce las interrupciones operativas.
El despliegue de una nueva red plantea preocupaciones sobre el terreno. Los administradores de instalaciones se preocupan por las tuberías combadas y las juntas con fugas. Una implementación adecuada mitiga estos riesgos. Los sistemas de aluminio utilizan tecnologías de conexión avanzadas.
Los accesorios de conexión a presión dominan los diámetros más pequeños. Son rápidos y no requieren herramientas especiales. Simplemente corte el tubo, desbarbe el borde y empújelo dentro del accesorio. Un anillo de agarre interno bloquea el tubo en su lugar. Una junta tórica crea un sello perfecto. Para diámetros más grandes (DN80 y superiores), los sistemas se basan en accesorios engarzados o ranurados. Estas conexiones de alta resistencia manejan grandes volúmenes de aire de forma segura. Proporcionan una inmensa rigidez estructural. Un sistema de tuberías de aire comprimido con un soporte adecuado no se hundirá en tramos largos.
Desbarbe a fondo: los bordes afilados rasgan la junta tórica interna durante la inserción.
Marque las profundidades de inserción: confirme visualmente que la tubería asiente completamente en el bloque de conexión.
Sostenga el peso: coloque soportes para colgar a los intervalos especificados por el fabricante.
La prevención de fugas requiere disciplina. Debe utilizar juntas tóricas y accesorios exclusivos y compatibles con el fabricante. Mezclar y combinar marcas genéricas invita al desastre. Las diferentes marcas utilizan tolerancias de extrusión ligeramente diferentes. Una queja común de la comunidad involucra microfugas causadas por componentes que no coinciden. Cíñete a un ecosistema unificado para garantizar tus sellos.
La escalabilidad define la agilidad operativa. Los flujos de trabajo cambian. Moverás maquinaria. Los bucles de aluminio lo hacen fácil. Puede agregar "hot taps" o modificar el bucle durante un solo fin de semana. No necesitas herramientas de roscado. No necesita permisos de soldadura. Usted aísla una sección, corta la tubería, inserta una nueva T y reanuda la producción.
Seleccionar al proveedor adecuado es tan crítico como seleccionar el material. No todos los productos extruidos cumplen con los estándares industriales. Necesita un marco estructurado de evaluación de proveedores para filtrar a los proveedores inferiores.
Primero, verifique la certificación y las pruebas. ¿Las tuberías cumplen con los estándares para recipientes a presión ASME, UL o CE? El aire comprimido almacena enormes cantidades de energía potencial. Las extrusiones de calidad inferior pueden romperse bajo presión. Solicite siempre los certificados de prueba oficiales antes de comprar.
En segundo lugar, evaluar la integridad del sistema. ¿El fabricante ofrece un ecosistema completo? Necesitará algo más que tubos rectos. Necesita válvulas de aislamiento, caídas rápidas, mangueras flexibles y soportes de montaje. El proveedor debe suministrarlos en el rango exacto de DN20-200 que requiere su instalación. Armar un sistema de varios proveedores arruina la garantía e introduce vías de fuga.
En tercer lugar, evalúe la garantía y el soporte de ingeniería. Busque fabricantes que ofrezcan garantías de 10 años contra defectos de fabricación. Las marcas premium respaldan sus juntas tóricas y revestimientos de tuberías. Además, priorice los proveedores que ofrezcan soporte de ingeniería local. Pueden ayudar con la planificación del diseño del sistema.
Sus próximos pasos deberían implicar la recopilación de datos procesables. Solicite una simulación de diseño 3D a sus proveedores preseleccionados. Pídales que realicen un cálculo de caída de presión basado en la ruta propuesta. Estos datos validarán su diseño antes de gastar dinero.
Actualizar a una red de aire comprimido de aluminio es una inversión estratégica. Mejora directamente la eficiencia energética de las instalaciones. Prolonga la longevidad de la herramienta al proporcionar aire limpio y libre de partículas. También otorga a su equipo una agilidad operativa inigualable para futuras expansiones.
Debe adoptar un enfoque metódico para esta actualización. Primero, audite los requisitos de CFM de su sistema actual. Planifique los diseños futuros de su taller antes de finalizar la lista de materiales. Elija el diámetro de tubería correcto para evitar restricciones de flujo. Confíe en ecosistemas de accesorios modulares y unificados para eliminar las fugas.
Tome medidas hoy para optimizar su planta. Descargue una tabla de tallas detallada de un fabricante acreditado. Asigne sus encabezados principales y líneas desplegables. Finalmente, comuníquese con un ingeniero de aplicaciones para solicitar una cotización de diseño personalizado adaptado específicamente a las demandas operativas de sus instalaciones.
R: Sí. Puede conectarlos mediante racores adaptadores roscados o embridados específicos. Los ingenieros suelen utilizar estos adaptadores para realizar una transición sin problemas desde una sala de compresores heredada existente directamente a la nueva red de aluminio en el piso del taller.
R: Generalmente no. Para diámetros más pequeños que utilizan accesorios de conexión a presión, son suficientes cortatubos simples y herramientas de desbarbado. Los diámetros más grandes pueden requerir herramientas de ranurado o de arrastre específicas proporcionadas directamente por el fabricante para asegurar las juntas de alta resistencia.
R: Recomendamos encarecidamente no mezclar marcas. Si bien parecen similares, existen ligeras variaciones en las tolerancias de extrusión. Mezclar marcas compromete la integridad de la garantía y arruina las tolerancias de los sellos de las juntas tóricas, lo que aumenta significativamente el riesgo de microfugas.
R: El aluminio se expande y contrae con los cambios de temperatura. Debes tener en cuenta su coeficiente de expansión térmica. Instale bucles de expansión adecuados o use soportes de montaje deslizantes en tramos largos y rectos para permitir que la tubería se mueva de manera segura sin forzar los accesorios.
