Un bien diseñado sistema de tuberías de aire comprimido es la columna vertebral de una red de aire industrial eficiente. No importa cuán avanzado sea el compresor, un diseño deficiente de las tuberías puede provocar pérdidas de presión, fugas de aire, flujo inestable, problemas de condensación, altos costos operativos y problemas frecuentes de mantenimiento. En muchas fábricas, la red de tuberías suele considerarse una consideración secundaria, pero en realidad tiene un impacto directo en la productividad, el consumo de energía, la vida útil de los equipos y la calidad del aire.
Diseñar un sistema de aire comprimido fiable no consiste simplemente en conectar tuberías desde la sala de compresores hasta el taller. Requiere una comprensión completa de la demanda de flujo de aire, los requisitos de presión, el diseño de la planta, la expansión futura, la selección del material de las tuberías, la gestión de la humedad, los estándares de seguridad y la accesibilidad al mantenimiento. Un sistema cuidadosamente planificado garantiza que el aire comprimido llegue a cada punto de uso con la presión y el nivel de calidad correctos, al tiempo que minimiza el desperdicio y los costos operativos a largo plazo.
En este artículo, explicaremos cómo diseñar un sistema de tuberías de aire comprimido paso a paso, cubriendo las consideraciones técnicas y prácticas clave que ayudan a crear una solución duradera, eficiente y escalable para aplicaciones industriales.
Antes de elegir tamaños de tubería o dibujar planos de enrutamiento, es esencial comprender qué se espera que haga el sistema. Un sistema de tuberías de aire comprimido transporta aire desde la fuente del compresor hasta los equipos de producción, herramientas, líneas de automatización, estaciones de embalaje y otros puntos de aplicación. El diseño debe coincidir con las condiciones reales de funcionamiento de la instalación.
Las distintas industrias utilizan el aire comprimido de formas muy diferentes. Por ejemplo, las instalaciones farmacéuticas y electrónicas suelen requerir aire limpio, seco y libre de aceite con una estricta estabilidad de la presión. Las plantas de muebles, imprentas y automotrices pueden necesitar una distribución de aire de alto flujo en amplias áreas de taller. Las instalaciones de procesamiento de alimentos también pueden requerir materiales resistentes a la corrosión y un diseño higiénico. Debido a estas diferencias, no existe un diseño único para todos.
Un buen diseño comienza respondiendo varias preguntas:
Debe identificar el consumo total de aire de todos los equipos, máquinas y estaciones de trabajo. Esto incluye tanto equipos de uso continuo como herramientas de uso intermitente. Se deben considerar los picos de demanda y el uso simultáneo, no solo el consumo promedio.
Las máquinas suelen requerir una presión de funcionamiento mínima específica. Si el compresor proporciona aire a una presión pero se producen caídas de presión excesivas a lo largo de la ruta de la tubería, es posible que el usuario final no reciba suficiente presión para funcionar correctamente.
No todas las aplicaciones requieren el mismo nivel de filtración o sequedad. Algunos usos industriales generales pueden tolerar aire comprimido seco estándar, mientras que otros exigen niveles de humedad y contaminación extremadamente bajos. El sistema de tuberías debe soportar la estrategia de tratamiento de aire requerida.
Un sistema de tuberías de aire comprimido no sólo debe satisfacer las necesidades actuales, sino que también debe dejar espacio para futuras adiciones de equipos, cambios en la línea de producción o expansión de la planta. Diseñar sólo para la demanda actual puede generar costosas reelaboraciones posteriores.
El cálculo preciso del flujo es uno de los pasos más importantes en el diseño de un sistema de tuberías de aire comprimido. Las tuberías de tamaño insuficiente generan pérdidas por fricción y caídas de presión, mientras que los sistemas de gran tamaño aumentan innecesariamente los costos de material.
Comience enumerando todos los dispositivos que consumen aire y sus caudales requeridos, generalmente expresados en CFM, L/min o m3/min. Luego determine:
El número de dispositivos funcionando al mismo tiempo.
Periodos de carga máxima
Demanda promedio durante un turno
Eventos repentinos de alta demanda
Capacidad de reserva para uso futuro
Un error común es simplemente sumar el flujo máximo de cada máquina y diseñar para ese total. En muchas fábricas no todos los equipos funcionan al máximo consumo simultáneamente. Sin embargo, es igualmente arriesgado subestimar su uso. Un diseño práctico suele incluir un margen de seguridad razonable para absorber fluctuaciones y expansiones futuras.
Algunas estaciones de trabajo pueden funcionar sólo ocasionalmente, mientras que las líneas automatizadas pueden consumir aire continuamente. Esta diversidad de uso afecta el tamaño del cabezal principal y el diseño del ramal.
Muchos diseñadores se centran demasiado en el tamaño del compresor y no lo suficiente en la demanda del uso final. El sistema de tuberías debe basarse en cómo se utiliza el aire en la instalación, no sólo en la placa de identificación del compresor.
Uno de los principales objetivos al aprender a diseñar un sistema de tuberías de aire comprimido es controlar la caída de presión. Cada codo, accesorio, válvula, filtro, secador y longitud de tubería crea resistencia. Una resistencia excesiva obliga al compresor a trabajar más, lo que aumenta el coste energético.
En general, un sistema bien diseñado tiene como objetivo mantener la pérdida de presión lo más baja posible entre la sala de compresores y el punto de uso. Incluso una pequeña caída de presión puede afectar significativamente la eficiencia general, especialmente en plantas grandes.
El tamaño de la tubería tiene una influencia directa sobre la velocidad del aire y la pérdida por fricción. Si el diámetro es demasiado pequeño, la velocidad del aire aumenta demasiado, lo que aumenta la pérdida de presión y el ruido. El tamaño adecuado de la tubería reduce la resistencia y permite una distribución estable del flujo.
Cada codo, T, reductor y conector rápido añade resistencia. Una ruta recta y sencilla siempre es mejor que una ruta complicada con múltiples cambios de dirección.
Cuanto más larga sea la tubería, mayor será la caída de presión. La ubicación del equipo y la ubicación de la sala de compresores deben evaluarse como parte de la planificación del sistema.
Los materiales de tubería con paredes internas lisas ayudan a reducir la fricción y mejorar la eficiencia del flujo con el tiempo. Las superficies interiores corroídas o rugosas empeorarán gradualmente el rendimiento de la presión.
El diseño de un sistema de tuberías de aire comprimido determina qué tan uniformemente se distribuye el aire y qué tan confiable sigue siendo el suministro durante las diferentes condiciones de producción.
Existen varios enfoques de diseño comunes, pero no todos ofrecen el mismo rendimiento.
Un diseño sin salida envía aire en una dirección desde el cabezal principal hacia el final de la línea. Esto es simple y puede ser adecuado para instalaciones pequeñas, pero a menudo causa presión desigual en puntos distantes y ofrece menos flexibilidad.
Un diseño principal en bucle o anillo suele ser la solución preferida para instalaciones medianas y grandes. En este diseño, el aire puede fluir desde múltiples direcciones para llegar a un punto de uso. Esto ayuda a equilibrar la presión, reducir la caída y mejorar la estabilidad del suministro.
Un sistema de bucle también ofrece ventajas operativas durante el mantenimiento. A menudo se puede aislar una sección sin tener que parar toda la planta.
Algunas fábricas utilizan un encabezado principal de bucle combinado con derivaciones a estaciones de trabajo o celdas de producción. Esto crea un buen equilibrio entre rendimiento, eficiencia y practicidad de instalación.
Para la mayoría de las aplicaciones industriales, un diseño de bucle es la opción más eficiente a largo plazo, especialmente cuando la instalación tiene varios departamentos o una gran superficie.
La selección del material es fundamental en un sistema de tuberías de aire comprimido porque afecta la durabilidad, la velocidad de instalación, el rendimiento de la presión, el mantenimiento, la resistencia a la corrosión y la calidad del aire.
Hay diferentes materiales disponibles en el mercado, pero no son igualmente adecuados para las redes de aire comprimido industriales modernas.

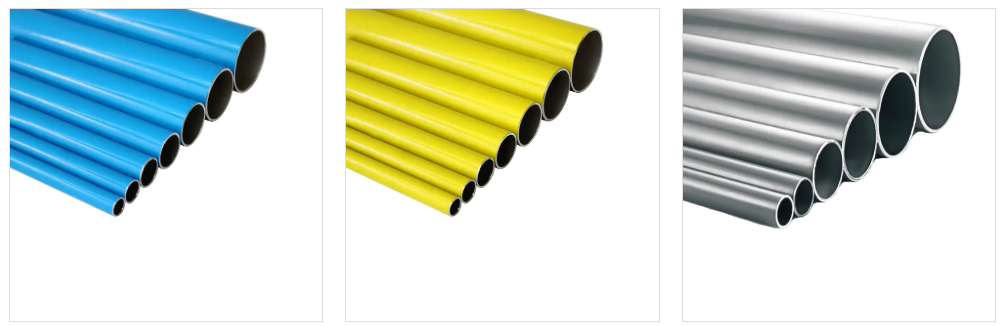

Las tuberías de aleación de aluminio son ampliamente reconocidas como una excelente solución para sistemas de aire comprimido. Es liviano, resistente a la corrosión, liso por dentro y fácil de instalar. La baja rugosidad interna ayuda a mantener un flujo de aire eficiente y una baja caída de presión.
Los sistemas de aluminio también son modulares, lo que facilita su ampliación o reconfiguración cuando cambia la producción.
El acero inoxidable es muy duradero y ofrece una excelente resistencia a la corrosión. Es especialmente adecuado para entornos con estrictos requisitos de limpieza o condiciones duras, como aplicaciones alimentarias, farmacéuticas, electrónicas y de gases especiales.
Aunque el acero inoxidable puede implicar un costo inicial más alto, proporciona una vida útil prolongada y un rendimiento sólido en aplicaciones exigentes.
Estos materiales se han utilizado tradicionalmente, pero pueden presentar desventajas como corrosión, mayor peso, instalación más difícil y posible contaminación por óxido o incrustaciones con el tiempo. En los sistemas modernos de alta eficiencia, muchos usuarios están cambiando hacia soluciones de aleación de aluminio o acero inoxidable.
Algunas opciones de tuberías de plástico se pueden usar en ciertos casos especializados o de baja presión, pero no todas son adecuadas o seguras para sistemas de aire comprimido. La selección de materiales siempre debe seguir los códigos locales, las clasificaciones de presión y los requisitos de seguridad industrial.
La velocidad del aire a menudo se pasa por alto en el diseño del sistema, pero tiene un fuerte impacto en la eficiencia y la estabilidad. Si el aire viaja demasiado rápido, el sistema puede sufrir turbulencias, ruido, pérdida por fricción y arrastre de agua.
En el cabezal principal, la velocidad moderada del aire ayuda a mantener una entrega equilibrada. En ramales, el tamaño debe adaptarse a la demanda local sin causar restricciones innecesarias.
Cuando la velocidad es demasiado alta, el sistema experimenta:
Mayor caída de presión
Más ruido y vibración
Mayor estrés en los accesorios
Mayor turbulencia
Mayor dificultad para separar el condensado
La mejor manera de controlar la velocidad del aire es mediante el diseño adecuado del diseño y el tamaño de la tubería. Intentar compensar el mal diseño de las tuberías aumentando la presión del compresor sólo desperdicia energía.
El aire comprimido siempre contiene humedad a menos que se trate por completo. A medida que el aire se enfría en la red de tuberías, el agua puede condensarse dentro del sistema. Si la humedad no se maneja adecuadamente, puede causar corrosión, contaminación del producto, daños a las herramientas e interrupciones del proceso.
Un buen sistema de tuberías de aire comprimido debe incluir la gestión del condensado como una característica fundamental del diseño, no como una idea de último momento.
Los secadores, filtros, separadores y drenajes deben ubicarse donde puedan eliminar eficazmente la humedad y los contaminantes antes de que el aire ingrese a la red de distribución.
Las líneas principales suelen instalarse con una ligera pendiente en la dirección del flujo o hacia puntos de drenaje designados. Esto estimula que el condensado se mueva hacia las áreas de recolección y eliminación en lugar de acumularse dentro del sistema.
Las conexiones de los puntos de uso no deben tomarse directamente desde la parte inferior de la línea principal. En cambio, un diseño adecuado de pata abatible ayuda a evitar que entre agua en el equipo.
Los puntos bajos del sistema deben incluir drenajes o dispositivos automáticos de eliminación de condensado. Sin un drenaje adecuado, incluso un sistema de buen tamaño puede sufrir problemas de rendimiento relacionados con el agua.
La forma en que se lleva el aire desde el cabezal principal a cada estación de trabajo es muy importante. Un diseño de caída deficiente puede introducir agua, suciedad y presión inestable en equipos sensibles.
Una mejor práctica común es conectar ramales desde la parte superior o lateral de la tubería principal en lugar de desde la parte inferior. Esto reduce la posibilidad de transportar condensado directamente a la rama.
Cada caída vertical puede incluir una pata que se extiende debajo del punto de conexión con un drenaje en la parte inferior. Esto permite que la humedad y los residuos se acumulen antes de llegar a los filtros, reguladores y herramientas.
Los conjuntos de filtro, regulador y lubricador, cuando sean necesarios, deben ubicarse cerca del equipo para proporcionar control final de presión y calidad del aire.
Un sistema de tuberías de aire comprimido debe ser fácil de mantener sin tener que parar toda la instalación de producción. Esto se puede lograr dividiendo la red en zonas y utilizando válvulas de aislamiento estratégicamente.
Si un área de producción necesita mantenimiento, reparación o expansión, puede aislar solo esa sección y mantener el resto de la planta en funcionamiento. Esto reduce el tiempo de inactividad y mejora la seguridad del mantenimiento.
Las válvulas deben instalarse en ubicaciones clave como:
Despegues de la rama principal
Entradas al área de producción.
Grupos de equipos
Puntos de conexión de futuras ampliaciones
Este enfoque también admite la construcción por fases y simplifica la resolución de problemas.
Uno de los principios más inteligentes para aprender a diseñar un sistema de tuberías de aire comprimido es pensar más allá de la instalación inmediata. Muchas fábricas aumentan la capacidad de producción, agregan máquinas o reconfiguran diseños con el tiempo.
Un sistema que no pueda expandirse fácilmente se convertirá en una limitación operativa a largo plazo.
En algunos casos, resulta práctico dimensionar el cabezal principal ligeramente más grande de lo que requiere la demanda actual. Esto proporciona flexibilidad para el crecimiento futuro sin reemplazar la columna vertebral de la red.
Agregar puertos de conexión planificados o sucursales limitadas puede hacer que la expansión futura sea mucho más fácil y rápida.
Los sistemas modulares de aleación de aluminio y acero inoxidable son especialmente adecuados para futuras adaptaciones porque son más fáciles de ampliar y modificar que los sistemas tradicionales soldados pesados.
El aire comprimido es una de las formas de energía más caras utilizadas en la industria. Un sistema de tuberías mal diseñado aumenta los requisitos de presión operativa, pierde más aire, desperdicia más electricidad y acorta la vida útil del equipo.
Un sistema de tuberías de aire comprimido energéticamente eficiente no es sólo un beneficio técnico sino también una ventaja financiera directa.
Las fugas suelen ocurrir en juntas, conectores, válvulas viejas y secciones mal ensambladas. La calidad del material de la tubería y el método de instalación influyen en el rendimiento de las fugas.
Cuando la presión del sistema fluctúa, el equipo de producción puede funcionar de manera inconsistente y los operadores pueden compensar aumentando la configuración del compresor. Un buen diseño de tuberías ayuda a mantener una presión de entrega estable.
Los filtros y secadores sobredimensionados o mal colocados pueden generar pérdidas de presión evitables. El tren de tratamiento debe estar integrado con el diseño de la tubería, no tratado por separado.
Incluso el mejor diseño puede fallar si la instalación es deficiente. El espaciado adecuado de los soportes, la alineación, el sellado, el ensamblaje de juntas y la disciplina de enrutamiento son esenciales para el rendimiento a largo plazo.
Las tuberías de aire comprimido deben estar sujetas de forma segura para evitar hundimientos, vibraciones y tensiones en las juntas.
Las tuberías deben mantenerse limpias antes del montaje. La suciedad, los fragmentos de metal y los restos de sellado que quedan dentro del sistema pueden contaminar los equipos posteriores.
Las pruebas de presión, pruebas de fugas y verificaciones de rendimiento deben completarse antes de que el sistema entre en pleno uso de producción.
Cualquier sistema de tuberías de aire comprimido debe cumplir con las regulaciones locales, los estándares de seguridad de presión y los requisitos específicos de la industria. Las clasificaciones de presión del material, la confiabilidad de las juntas, los métodos de soporte y las prácticas de instalación deben cumplir con los códigos aplicables.
La seguridad también incluye factores operativos como líneas claramente etiquetadas, procedimientos de aislamiento controlados, protección de alivio de presión y acceso seguro para mantenimiento.
Al diseñar el sistema, los ingenieros deben considerar no sólo la presión operativa actual sino también las condiciones anormales, el aislamiento de emergencia y los requisitos de inspección a largo plazo.
El diseño de un sistema de tuberías de aire comprimido eficiente requiere tanto conocimientos de ingeniería como experiencia práctica de campo. Un proyecto exitoso suele implicar más que cálculos teóricos. También depende de la comprensión real de las condiciones de instalación, el funcionamiento del taller, el comportamiento del flujo de aire y las necesidades de mantenimiento.
El soporte profesional puede ayudar con:
Estudio y medición del sitio
Análisis de flujo y presión.
Optimización del enrutamiento de tuberías
Selección de materiales
Planificación de expansión
Guía de instalación
Puesta en marcha del sistema
Esto reduce el riesgo de sistemas de bajo rendimiento y garantiza que la solución final respalde tanto la confiabilidad técnica como el valor comercial.
Muchos sistemas de aire comprimido tienen un rendimiento inferior debido a errores de diseño evitables. Conocer estos errores comunes puede ayudar a mejorar tanto los proyectos nuevos como los planes de modernización.
Este es uno de los errores más frecuentes y costosos. Las tuberías pequeñas aumentan la caída de presión y obligan al compresor a trabajar más.
Un sistema diseñado sólo para hoy puede volverse insuficiente rápidamente tras la ampliación de la producción.
Demasiadas curvas, desvíos largos y diseños desorganizados reducen la eficiencia del sistema.
Sin pendiente, desagües y un tratamiento de aire adecuado, eventualmente aparecerán problemas de agua.
El material incorrecto puede corroerse, contaminar el aire o resultar costoso de mantener.
Si las válvulas, los drenajes y los componentes de tratamiento son difíciles de alcanzar, el mantenimiento se vuelve ineficiente y costoso.
Diseñar un de alto rendimiento sistema de tuberías de aire comprimido requiere mucho más que seleccionar tuberías y accesorios. Implica comprender la demanda real de aire, elegir el diseño correcto, controlar la caída de presión, seleccionar materiales adecuados, gestionar la humedad, garantizar la mantenibilidad y prepararse para una futura expansión. Un sistema diseñado adecuadamente puede mejorar la estabilidad de la producción, reducir los costos de energía, extender la vida útil del equipo y proporcionar aire comprimido más limpio y confiable en toda la instalación.
Para las empresas que buscan una solución confiable de tuberías industriales, trabajar con un proveedor experimentado es una parte importante del éxito. FSTpipe, , fundada en 2014 en Foshan, Guangdong, se especializa en soluciones integrales para sistemas de tuberías de presión y gas industrial. Con sistemas de tuberías de aleación de aluminio y acero inoxidable, equipos técnicos profesionales y experiencia en industrias como la electrónica, automotriz, alimentaria, medicinal, de muebles y aeroespacial, FSTpipe brinda soporte desde el estudio y el diseño del sitio hasta la consulta de instalación y la optimización del sistema. Para las empresas que buscan construir un sistema de tuberías de aire comprimido más eficiente y confiable, FSTpipe ofrece experiencia práctica y soluciones de tuberías integradas.
Para la mayoría de las fábricas medianas y grandes, un diseño de circuito suele ser la mejor opción porque proporciona un flujo de aire más equilibrado, una menor caída de presión y una mejor flexibilidad durante el mantenimiento. Los sistemas pequeños pueden utilizar un diseño sin salida, pero los sistemas de bucle generalmente funcionan mejor con el tiempo.
La aleación de aluminio y el acero inoxidable son excelentes opciones. La aleación de aluminio es liviana, resistente a la corrosión y fácil de instalar, mientras que el acero inoxidable es ideal para entornos exigentes que requieren limpieza y durabilidad superiores.
Puede reducir la caída de presión utilizando el diámetro de tubería correcto, acortando los tramos de tubería siempre que sea posible, minimizando curvaturas y accesorios, eligiendo materiales internos lisos para la tubería y manteniendo el equipo de tratamiento de aire adecuado.
El condensado puede causar corrosión, contaminación, daños a las herramientas y problemas de producción. El drenaje adecuado, la pendiente de la tubería, el diseño de patas abatibles y el equipo de secado del aire ayudan a mantener la humedad bajo control y proteger el rendimiento del sistema.
Sí. Un buen sistema debe incluir alguna provisión para futuras adiciones de equipos o cambios de producción. Redes un poco más grandes, salidas reservadas y soluciones de tuberías modulares pueden hacer que la expansión sea más fácil y rentable.
